2.6.3.2.2. Субстраты

Метановая ферментация применяется к совокупности веществ животного и растителыюго происхождения, образующих биомассу, конкретнее, к включенным в нее органическим отбросам. Среди основных субстратов находятся кухон-ю отбросы, которые содержат в наших странах

от 35 до 70% (в среднем 45%) по весу веществ, поддающихся ферментации, в основном целлюлоза Сортировка кухонных отбросов с удалением инертных и абразивных (стекло) продуктов позволяет улучшить производительность ферментации.

На практике в семье из трех-четырех человек за год образуется тонна кухонных отбросов.

- Средний массовый состав во Франции

(источник А. N. R. Е. D.)

• Бумага-картон

от 20 до 35%

• Растителы4ые и животные вещества

от 15 до 35%

• Стекло

от5до10%

• Железосодержащие металлы

от 5 до 8%

• Пластики

от 3 до 6%

• Текстиль

от 1 до 6%

• Мелочь

от 10 до 20%

• Разные

Дополнение до

100%

- Плотность

от 0,2 до 6 т • м"

- Сухое вещество (В. С.)

от 55 до 65%

- Органическое вещество (В. 0.)

от 40 до 60%

Состав кухонных отбросов меняется в зависимости от:

• географического положения;

• времени года;

• вида населения;

• степени урбанизации.

- К основным субстратам принадлежат также жидкие отходы животноводства двух типов:

• стоки, образованные при содержании без подстилки, и содержащие поэтому лишь испражнения животных и воды для мытья стоил (содержание свиней, птицы, телят); сржание сухого вещества (B.C.) от 5 до

• навоз животных, содержащихся на подстилках (обычно солома): содержание сухого вещества 20 - 25% (B.C. в соломе - 90%).

Рогатый скот

Свиньи

Овцы Куры

Куры (без подстилки)

12 т/год на животное (В. С. в

испражнениях 13%) 1,5 т/год на животное (В. С. в

испражнениях 7 -10%) 0,5 т/год на животное 3 т/год на 100 животных 0,5 т/год на 100 животных

Среднее годовое производство навоза в зависимости от типа содвржания.

Жидкие городские стоки или шламы очистных станции, образованные взвешенными в воде органическими веществами. Прогрессирующая урбанизация (и вред, который она приносит) влечет за собой развитие таких станций и тоннаж, подвергаемый метанизации, непрерывно возрастает. В настоящее время 40% жителей нашей страны подключены к какой-либо очистной станции.

- Стоки агро-пищевых предприятий представляют собой отборный субстрат для анаэробной ферментации из-за:

• большого содержания в них органического вещества,

• их способности к быстрому и полному биорасщеплению,

• их температуры, лежащей между 40 и бОС (особенно бланшировочные жидкости).

Предыдущее перечисление не является исчерпывающим. Многие другие отбросы содержат в заметных количествах органические вещества, пригодные для ферментации. Однако некоторые растительные вещества богаты лигнином, разрушение которого с помощью анаэробной ферментации невозможно.

2.6.3.2.3. Режимы созревания.

Системы ферментации

Субстраты, способные к ферментации, разделяются на две категории:

- жидкие отбросы, в которых органическое вещество находится в виде суспензии. Речь идет о продуктах, пригодных к перекачке, в которых содержание сухого вещества не превышает 10%;

- твердые отбросы с большим содержанием сухого вещества, обращение с которыми менее удобно.

Основные параметры системы метановой ферментации следующие:

- время пребывания вещества в экстракторе, которое зависит от принятого процесса ферментации, термического режима и способности органического вещества к биорасщеплению;

- объемная зафузка органического вещества, которая представляет собой количество вещества, вводимого ежедневно в непрерывный процесс или при каждом заполнении при дискретном процессе, отнесенная к полезному объему экстрактора;

- биологическая отдача - количество газа, полученное на единицу массы введенного органического вещества;

- техническая отдача - количество газа, произведенное на единицу объема бродильни в день;

- поддержание гомогенной фазы в экстракторе путем механического (лопасти), гидравлического (насос и рециркуляция) или пневматического (инжекция газа) перемешивания;

- температура в экстракторе, которая должна поддерживаться на оптимальных значениях (от 35 до 40°С в мезофильном режиме). При использовании газа для нагревания экстрактора его потребление на эти нужды может достигать 30% от произведенного, откуда интерес к хорошей теплоизоляции, особенно в холодных регионах. Ферментация может проводиться как непрерывно, так и дискретно.

2.6.3.2.3.1. Непрерывный режим

Этот режим характеризуется регулярным введением в большой объем (экстрактор) среды, находящейся в процессе ферментации, органического вещества с долей субстрата, вызывающего соответствующую экстракцию продуктов ферментации. Он применяется в средних и крупных установках. В наиболее распространенном сейчас процессе, называемом "бесконечное перемешивание", вещество, находящееся в экстрак-



торе, непрерывно перемешивается либо механическим образом, либо с помощыо рециркуляции произведенного газа. Существует также два других процесса: процесс с фиксированной культурой, в котором бактерии помещены внутри экстрактора на инертной подложке или на подложке в виде мелкой суспензии (ожиженная подложка), и процесс "анаэрсюного контакта", в котором микроорганизмы, рекуперированные из экстракционных соков, возвращаются в экстрактор; эти методы позволяют улучшить выход продукции.

Пример:

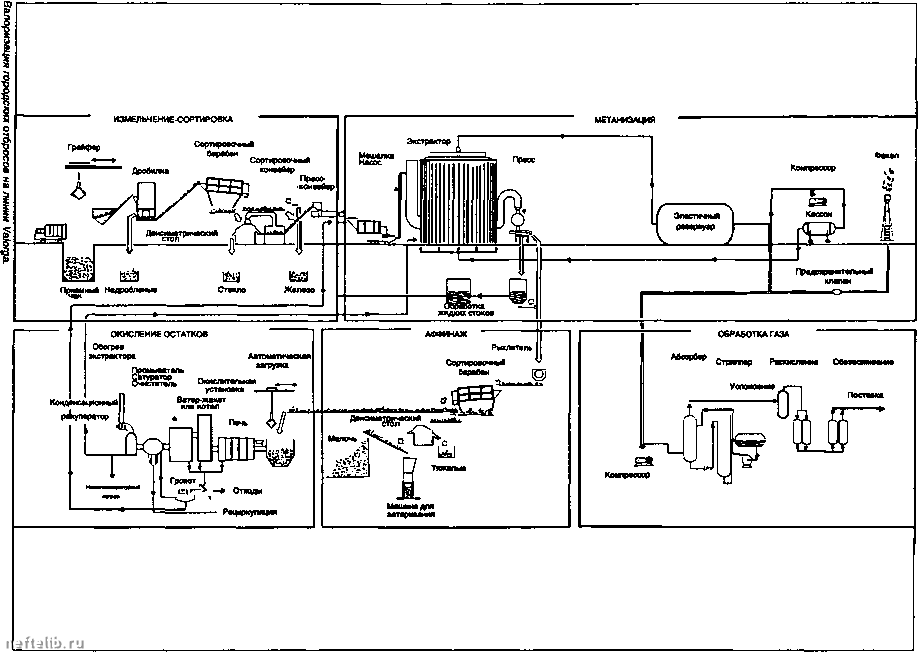

В процессе Valorga (рисунок на стр. 378), разработанном с помощью G.D.F., перерабатываются продукты с большим содержанием твердого вещества - порядка от 30 до 35%. Зафузка, гюиготовленная путем сортировки кухонных отбросов или любых других остатков с высоким содержанием органических веществ, вводится в экстрактор с помощью насоса, где перемешивается путем нагнетания газа. Остаточное сухое вещество образует продукт, хорошо поддающийся ферментации. Метанизация производится в мезофильном режиме. Процесс срод-ственен "бесконечному перемешиванию".

Характерные параметры завода Valorga:

- период пребывания -15 суток;

- объемная загрузка - от 12 до 16 кг/м в день, либо полный суммарный полезный объем экстракторов установки, перерабатываюшей Мт кухонных отбросов в год, равный М • Аг\ к изменяется от 12 до 15;

- биологическая отдача - 140 {н) биогаза на тонну использованного органического вещества.

Размеры установок по приему и дроблению должны учитывать недельное распределение сбора.

2.6.3.2.3.2. Прерывистый режим

Экстрактор заполняется в одну операцию, масса отбросов целиком или полностью погружается в остатки, находящиеся в чане (сок), образованные во время предыдущего цикла ферментации и служащие для засева. Разгрузка следует после более или менее полной деградации субстрата. Для регулирования производства биогаза необходимо несколько чанов.

Прерывистый режим годится только для малых установок.

2.6.3.2.4. Особые случаи свалок

Кухонные отбросы, выброшенные на свалку, подвергаются ферментации и выделяют биогаз, который из санитарных соображений обычно вынуждены рекуперировать и сжигать, даже если их термическое использование невозможно.

Проникновение воды на свалку является важным фактором ее продуктивности.

Свалка образует обширный естественный реактор, однако очень несовершенный, в котором реакции протекают очень медленно. Счет идет на годы, и требуется от 10 до 30 лет, чтобы свалка почти полностью произвела свой газ.

Можно оценить производство рекуперируемого газа величиной порядка от 50 до 100 кВч в год на тонну кухонных отбросов. Для новой свалки эта производительность будет достигнута за десяток лет.

Для закрытых свалок можно принять, что доля наиболее отдаленных лет уменьшается (вдвое за 10 лет).

Приведенные выше значения дают лишь порядки величин. Возможности рекуперации свалки уточняются систематическим зондированием, измерениями расхода и объема рекуперированного газа, регулярными анализами и, наконец, изучением продуктов, выброшенных на свалку.

Техника рекуперации биогаза использует совокупность вертикальных колодцев, соединенных межды собой сетью горизонтальных коллекторов, в конце которой извлекается биогаз. Вакуум всасывания на колодцах должен быть на достаточно малом уровне во избежание или для уменьшения подсоса воздуха через защитное покрытие свалки.

2.6.3.3. Состав и характеристики биогаза

Приводимые ниже значения даны для сведения. Могут наблюдаться значительные отклонения.

Основные составляющие:

СН4-60%,

СОг-40%.

Второстепенные составляющие:

HaS - от нескольких сот до нескольких тысяч р.р.т.,

НгО - в виде пара при условии насыщения, С,Н„- несколько р.р.т..

1 ООО кг органической массы

Отходы свалки (85 кг) Железосодержащие металлы (40 кг)

Продукты размола Загрузка экстрактора (875 кг) -

Потребление на собственные нужды Обогрев экстрактора

150кВт. ч-

Тепло низкого уровня

Горючие отходы (155 Ю-)

Остаточное сухое вещество (475 кг) 55-60% В. С.

Биогаз (125 м) (Н). или 790 кВт • ч В.Т.С. 60% СН4 - 40% СОг

600 кВт • ч

Тепло высокого и низкого уровня

Баланс вещества и энергии эавода Valorga.
