Снижение температуры дыма на 20°С дает выигрыш в один пункт КПД.

Снижение температуры дыма, а следователыю, улучшение КПД ограничено:

- появлением серной коррозии при использовании топлива, содержащего серу, когда температура снижается ниже точки росы серы (например, 150°С примерно для тяжелого топлива);

- температурой холодной жидкости на входе в котел.

При использовании природного газа, возможно, если располагать достаточно холодной жидкостью, охладить дым до температуры меньше точки росы (60°С) и рекуперировать за счет конденсации всю или часть скрытой теплоты дыма и выиграть около 15% КПД.

8.5.5.1.4.9. Потери тепла через стенки

На котлах улучшение изоляции стенок уменьшило эти потери, которые составляют порядка 1 - 2% энергии, потребляемой при нормальной работе.

Эти потери практически не зависят от нагрузки котла и становятся заметными, если котел работает на пониженной нафузке.

Нормы NF Е 32 -131 уточняют изменения потерь через стенки.

8.5.5.1.4.9.1. Потери от недожига и осадков (унос)

Если регулировка сгорания сделана правильно, эти потери равны нулю при использовании газовых топлив, или практически равны нулю при использовании тяжелых мазутов, но становятся значительными при сжигании твердых топлив. В этом случав они суммируются с потерями тепла, накопленного в пепле и в золе.

8.5.5.1.4.9.2. Потери в процессе вентиляции топки

Эти потери становятся заметными и влияют на средний КПД эксплуатации, когда котел имеет чрезмерные размеры и часто останавливается. Вентиляция осуществлявтся за счет естественной тяги и предварительной вентиляции топки в процессе очередного зажигания горелки (см. рисунок).

8.5.5.1.5. Перевод котлов на природный газ

Обычно, когда перевод на природный газ котла, первоначально предназначенного для работы на жидком топливе или угле, выполнен корректно, эффективность работы котла сохраняется или улучшается. При использовании газа уменьшение обмена радиацией на уровне топки может привести в некоторых случаях в зависимости от качества труб к увеличению температуры газа в перегревателе.

Число акраиоа топки

0.75 - 0.87 W 0,81-0.907/ 0.88 - 0.93 0,96-0.97 10 -10

Кривая А. Водотрубныа гапараторы Криаая В. Дымогарныа ганараторы

1-Для напол)

<ой нагрузки испольэоаатъ

мощность номинальная

оаффицм

моЦность частичная

40 50

200 Ь00400500 MouHOCTb ном»

1000 2000 2500

3 4 5

20 30 40 50

Коэффициент для стан, охлажд!

Козффициантдляаодяныхакраноа

оэдухом

I I I 200 300400500

Номина

1 мил.ккалч

-1-1

1000 2000 ная мпцность, МВт.

Потери тепла в зависимости от мощности котлов (код АВМА).



Котел на жидком топливе

Котел на угле

Необходимая модификация

Проверка и основная модификация

Возможное улучшение

- Замена и адаптация горелок

- Перегреватель, если необходимо после консультации с изготовителем Тщательная очистка холодной части в контакте с дымом

Проверка производительности вентилятора

Дополнительная рекуперация на отводе про-/ктов сгорания: подогрев воздуха (например)

- Демонтаж или защита решетки огнеупорным материалом

- Прекращение снабжения

Защита онгеупорной части с помои4ыо экрана водяных труб

Увеличение напора вентилятора

Уменьшение производительности дымососа Герметичность топки

Увеличение мощности путем установки дополнительного экрана водяных труб в зависимости от объема топки

Установка дополнительного рекуператора, позволяющая снизить температуру дыма, можно достичь конденсации, если располагать достаточно холодным источником Часто в условиях работы выигрыш в эксплуатации эквивалентен выигрышу КПД

Результаты

4-10 пунктов Устранение коррозии «холодной» части со стороны дыма

8-12 пунктов - Выигрыш места

Улучшение гибкости эксплуатации

Упрощение установок и дополнительных напряжений

Упразднение хранилища топлива

Возможность увеличения автоматизации, телвобслуживания и автоматического контроля Устранение серной коррозии Устранение загрязнения Улучшение условий работы

Приибнбниб газа в котлах.

8.5.5.2. Отопление зданий

8.5.5.2.1. Введение

промышленных 8.5.5.2.2. отопление горячим воздухом

Отопление промыишенных зданий преследует разнообразные цели:

- поддерживать работу механизмов;

- из(5егать повреждения продукции;

- обеспечивать состояние комфорта работающих.

Надо заметить, что ощущение комфорта воспринимается индивидуумом в зависимости от:

- температуры воздуха;

- скорости и влажности воздуха;

- температуры ближайших стенок.

Так, для оценки состояния комфорта сущвствует понятие "результирующей сухой температуры" (trs). На практике говожт о внутренней температуре (ti)

ti = *illP + R,

где:

ta - температура воздуха; tp -температурастенки;

R -эффект, создаваемый радиацией системы отопления.

(Отопление помещений может осуществляться двумя способами:

- горячий воздух; в этом случае поправка R = О и приравниваяТр и Т», получаем ti = ta;

- радиация; для зон, подверженных ей, имеем tp = ta и окончательно ti = ta + R.

8.5.5.2.2.1. Расчет установленной мощности и расчетный баланс потребления

- Установленная мощность

Теоретически полезная установленная мощность должна быть равна потерям тепла здания. На практике, чтобы ограничить время, необходимое для расчета требуемой внутренней температуры ti, применяется коэффициент повышения мощности S, который будет применен к потерям через стенки. Таким образом, полезная установленная мощность для отопления помещения рассчитывается следующим образом:

Р = [(1 +S)d, + d2] (ti-tb) х10,

где:

Р - установленная мощность, кВт;

d, - потери через стенку, Вт/°С, при разности температур в 1°С;

dz - потери радиацией воздуха, Вт/°С, при разности температур в 1 °С;

tb - температура базовая наружная, °С (см. D.T.U., правила Th);

ti - внутренняя желательная твмпвратура (воздуха), °С

S: 0,1 - для постоянного отопления,

• 0,15 - для непостоянного отопления легкого здания,

• 0,25 - для непостоянного обогрева тяжелых конструкций (кирпичных).



- Расчетный баланс годового потребления газа, необходимого для отопления здания, может быть установлен с помощью следующего выражения:

C = 24dDJe„,aAcPx10-,

где:

С - кВт • ч; P.C.I. в год;

d -d=di + cfe-общие потери для разности температур в ГС, Вт/°С;

оивле - число фадусов-дней при температуре остановки отопления в данном месте;

а,в„-коэффициент часового разделения фаду-сов-днеи бпс в первом приближении prorata temporis - число часов отопления в сутки;

Р -недельный коэффициент разделения, например, 5/7, если нет отопления в течение двух дней недели;

П - общий средний коэффициент рассматриваемой установки в P.C.I. газа.

А-доля стороннего притока в Вт, если d выражено в Вт/°С.

8.5.5.2.2.2. Разнообразная техника

8.5.5.2.2.2.1. Тепловой вентиляционный генератор

- Принцип и общие характеристики.

Воздух, взятый снаружи здания, нагревается и смешивается с продуктами сгорания газа атмосферной горелки. Таким образом, нет промехсу-точной жидкости и КПД нагрева составляет 100% P.C.I. Эти типы аппаратов имеют три составные части. Диапазон характеристик и использования стандартного оборудования:

- расход воздуха от 3.5 до более чем 100 ООО м/ч; тепловая мо1цность от 60 до 2 ООО кВт;

- Различные способы применения.

Тепловые вентиляционные агрегаты могут использоваться для удовлетворения различных потребностей:

- нагрев свежего воздуха до температуры близкой к внутренней температуре цеха;

- нагрев свежего воздуха до температуры более высокой, позволяющей компенсировать полностью или частично потери тепла через стенки здания;

- производство горячего воздуха тепловой воздушной завесы, чтобы препятствовать проникновению холодного воздуха в открытую дверь и созданию дискомфортных условий для работающих.

Отсек входа воздуха Отсек нагрева

Отсек подачи


Выход потоков воздуха

=егистр воздуха

Защитная решетка

нтилятор Горелка Фильтр

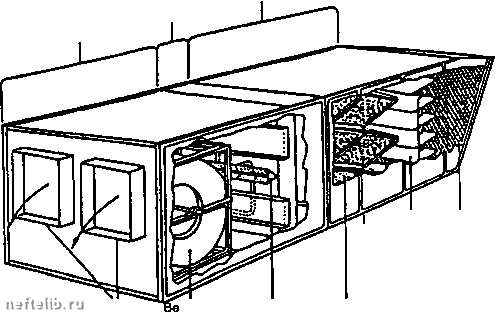

тепловой вентиляционный генератор.
