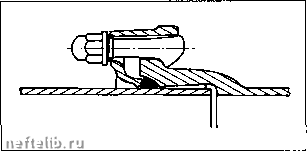

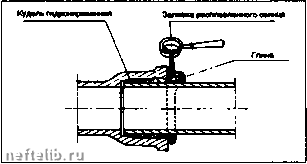

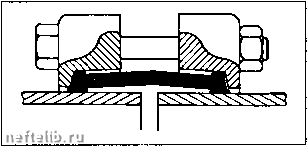

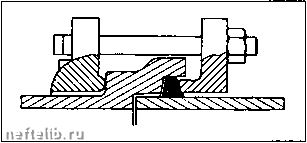

Главная Переработка нефти и газа 7.2.1.4.3.2. Соединения. е<це встречающиеся на сетях  Соединение расппашюнным cuiiHitcM (рвзроа).  Соединение Somz6e (1867). тпоАиашый "IP Фланец поямжиый  Соедммение ZjivnT/обычное (1870).  Соедтенне GibaulL   Уголкникю Соединение Freds Р32 (1932).
Соединение LsMI усиленное.
Соединение Prods-Express (1936).  Соединешю Preds (1904). Соединение унифицированное. 7.2.1.4.4. Медь См. разд. 1.10.3
Характвристики и разтры медных труб. Характеристика определяется нормами NF Е 29-591 для диаметров от 8 до 54 мм. Соединения из меди или латуни; в основном типа капиллярной пайки. 7.2.1.4.5. Алюминий См. разд. 1.10.4
Характеристика и размеры труб из алюминия. Необходимые соединения при строителы;тве сооружений это - рукава, уголы1ики, тройники, крестовины, отводы и врезки. Их приготовляют в основном путем штамповки. 7.2.2. Проектирование сооружений распределения Строителы;тву сооружений распределения должно предшествовать проектирование, или предпроектные разработки, цель которых следующая: - определение технической возможности выполнения сооружений; - возможность его учреждения на основе разрешений различных органов власти; - расчетное уточнение стоимости строительства. 7.2.2.1. Предпроект Все решения по строительству трубопроводов должны включаться в план на средний или дальний срок, установленный на основе проекта. Цель предпроекта следующая: - проверить включение выполняемой стройки в существующую структуру или создаваемую структуру; - определить техническую и размерную характеристики сооружения, - выяснить особенности трассы; - установить примерную стоимость сооружения; - включить проектируемую стройку в профамму работ. 7.2.2.2. Определение трассы Размещение трубопроводов как в общественных владениях, так и в частных должно стать предметом внимательного, точного и детального изучения. Действительно, размещение трубопроводов определяет их надежность, срок жизни и стоимость. Этот проект трассы выполняется обычно в соответствующем масштабе, позволяющем осуществить детальный анализ. Применяют масштаб либо 1/200, либо 1/500. Проект должен позволить: - установить как можно точнее места расположения сооружений в окружающей среде; - определить особые точки, встречающиеся на трассе, с объяснением решений, применяемых для каждой из них. Это может привести к необходимости шурфования; - проверить соблюдение: • регламентов, правил, • норм, • спецификаций, касающихся самих сооружений и соседних концессионеров; - осуществить административное анкетирование после соответствующего обслуживания; - определить особые условия реализации стройки (использование специальных материалов для земляных работ, основные материалы для засыпки и т.д.); - консультировать предприятия. 7.2.2.3. Административное анкетирование Административная анкета предназначена для получения необходимого разрешения на строительство сооружений. В системах распределения газа сети и ответвления относятся к сфере деятельности местных властей, нередко к частному сектору, иногда к сфере деятельности государства или отдельного департамента. Работы должны выполняться с соблюдением: - действующих регламентирующих документов: указы, циркуляры министерские и т.д.; - различных технических рекомендаций: • технической спецификации на поставку материалов для строительства, DTU, • журнала нагрузок и особых условий, применительно к работам; • технической инструкции распределителя; • особых предписаний администрации или согласующих авторитетов. Сооружения распределения подчиняются правилам, которые регулируют область концепции и область реализации. Эти правила зависят от области (частная, общественная и т.д.), в которой будет расположено сооружение (см. разд. 7.9.3). 7.2.2.4. Финансирование работ Проект принимается после изучения всех необходимых соглашений, после чего становится возможным точно определить первоначальную стоимость строительства. 7.2.3. Промерзание грунта после поста регулирования Охлаждение, вызванное редуцированием газа, может вызвать сложности в функционировании оборудования регулирования и нарушения в окружающей подземный трубопровод среде за зтим постом. Изучение зон с температурой ниже 0°С, в зависимости от условий транзита, позволяет нарисовать картину риска нарушений. Интересно для зксплуатационника сравнить возможные решения каждой встречающейся проблемы [и в особенности выбор места установки поста высокое давление" (среднее давление) (НР/МР)], выбирая наиболее подходящие и зконо-мичные. 7.2.3.1. Влияние холода после редуцирования Редуцирование газа, охлаждаемого примерно на 0,5°С на каждую атмосферу для газа, распределяемого во Франции, может привести к снижению температуры на выходе из поста с -10 до -20°С. Если эксплуатационник знает, как решить эту проблему для поста редуцирования, то проблема на выходе из него оказывается более сложной. Холод делает хрупкими материалы, замерзает вода в трубопровод1ах и отводах; но холод может вызвать вспучивание грунта и спровоцировать большое искривление или подъем стены. Эти нарушения могут происходить из года в год с опасной нестабильностью поведения грунта вследствие его замерзания и оттаивания. Холод может вызвать также сложности в работе газовой аппаратуры (запорные задвижки, регуляторы, счетчики). 7.2.3.2. Замерзание грунта после дросселирования 7.2.3.2.1. Геофизические аспекты Вспучивания грунта - наиболее важные последствия холода после дросселирования. Все фунты реагируют на холод по-разному. Грунт является естественным формированием, сочетакэщим твердью частицы и минералы в агрегатном состоянии; явление вспучивания грунта льдом является сложным. Проведенные Центральной лабораторией мостов и дорог исследования возможного капиллярного всасывания во влажных и проницаемых грунтах позволили построить зависимости вспучивания от корня квадратного из индекса льда (застывания) Хд = f (71) и объяснить явление замерзания грунта Как следствие, результаты многочисленных исследований замерзания, некоторые из них показаны ниже, позволяют сказать, какой грунт з£1мерзает (уклон кривой > 0,4), какой мало замерзает или не замерзает (уклон < 0,05). Немерзлый фунт в процессе снижения температуры смерзается всей массой. Мерзлый фунт обэа-зует целики льда в процессе замерзания. Они сжимают грунт и вызывают отток из него жидкости, т.е. появляется движение воды по капиллярам. Целики расширяются и вспучивают грунт. Грунт Песок Фонтенбло..... Глина коричневая..... Песок Нанси........ Песок глинистый ..... Мергель зеленый..... Глина песчаная...... Ил Эндлоса......... Глина песчаная Монтери. Песчаник .......... Ил Гондчевиля....... ИлКаен........... Пепел летучий Бленрда . Мелкий песок (фанитный) Лбсс Альсаса........ ИзвестнякМёса ...... Мел Реймса ........ Содержание воды,% 13,2 18,6 15,2 11,5 11,6 16,3 16,1 14,0 9,4 14,3 14,6 27,3 12,1 16,5 11.6 23,6 Уклон прямой вспучивания I 0.00 0.07 0,09 0,18 0,20 0.23 0,25 0,27 0,29 0,30 0,55 0,56 0,66 0,80 0.83 1,43 Закюрзавмость некоторых грунтов. 7.2.3.2.2. Термические аспекты Ближайшее рассмотрение явления замерзания Фунта после дросселирования требует учета многочисленных факторов, влияющих на теплопроводность грунта и нагрев газа в процессе перекачки по трубопроводу, таких, как замерзание воды, содержащейся в фунте. перемещение воды за счет капиллярного всасывания. Это требует знания холодных зон (температура < 0°С). Упрощенная модель Трансола, результаты расчета которой проверены измерениями на нескольких экспериментальных участках, позволяют брать в расчет последовательные участки трубопроводов с различными характеристиками. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 [ 194 ] 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
