7.2.1.2.2. Эксплуатационные напряжения

Мвтвривл	Подземное расположение	Воздушноеили внеземное расположение
Сталь	Риск коррозии, требую-1цвй эаииты пассивной (изоляция, иэолирую-иие соединения) и иэо-ляции активной	Эаиупа от коррозии
Полиэтилен	Чувствительность к температуре (холод или жара) лимитирует использование
Чугун	Давление ограничено, большое число механических соединений, риск коррозии в определенных условиях
Медь	Риск коррозии в определенных условиях	Без эксплуатационных напряжений
Алюминий		Лепсость пуска в работу, недостаток специальный инструмент
Свинец	Твмпература плавления и пластичность лимити-

Эксплуатационные напряжения в зависимости от используемого материала.

7.2.1.3. Соединения

7.2.1.3.1. Сварка электродуговая

Рекомендованная техника - так называемая поднимающая* сварка с применением электродов от 2,5 до 3,2 мм.

7.2.1.3.2. Сварка кислородно-ацетиленовая

Она должна реализовыватыя:

- в два шва (кромки обработаны),

- в один шов (кромки прямые).

При проведении работ под газом рабочее давление должно быть менее 50 мбар.

7.2.1.3.3. Пайка капиллярная, прочная

Она требует соединения с вставками и калиброванными трубами. Основной сплав (носитель) имеет точку плавления выше 450°С.

7.2.1.3.4. Пайка-сварка на меди

Металл-носитель - латунь с 40% цинка с температурой плавления близкой 900°С.

7.2.1.4. Размеры труб. Соединения

7.2.1.4.1. Сталь

Характеристика труб, относяиихся к GDF для строительства распределительных сетей дается нас. 608.

7.2.1.4.2. Полиэтилен

GDF использует с 1985 г. трубы серии S.5 с номинальным наружным диаметром: 40; 63; 90; 110; 125 мм.

	Сталь	Полиэтилен	Чугун	Медь	люминий
Дуговая сварка	Все диаметры
Сварка кислородно-ацетиленовая	(У 60,3 мм
Склейка					Полимеризация при 150°С
Пайка капиллярная				dSSAuM
Пайкачяарка				(У42ММ
Механические соединения	Фланцевые соединения	Соединение механическое для труб из (РЕ) полиэтилена	Соединение специальное
Электросварка		Соединение электросваркой РЕ

Тип соединений в зависимости от материала.

Калибр

15 25 32 50 80 100 150

200 250 300

Диаметр ружный,

нами

21.3 ±0,5 33,7 ±0,5

42.4 ±0,5 60.3 ±0,5 88,9 ±0,5 114,3 ±0,5

168.3 ±1

219,1 ± 1 273 ±1 323.9 ±1.3

406.4 ±1.3

Толщина, мм

2.3 2,9 2,9 2,9 3.2 3,6 3.6 4

3.6 L4,5 3.6 5 4

5.6 4.5

±05

. +0.35 >-0.25

+0.45 -0,35 +0.35 -0,25

Линейная масса голой трубы, кг/м

1,1 2,2 2,9 4,1 6.6 9.8 14.6 16.2

19.1 23.8 23.9 33 31.6

44,6

Размеры труб и соединений из стали.

Использование труб диаметром 160 и 200 мм являвтся предметом особого изучения.

Схемы примеров часто употребляемых соединений приводятся на рисунках.

Электрический наконечник Электрическая обмотю

Корпус полиэтиленовый Упор

(для малого диаметра)

Соединение сваркой электрическим способом.

Колы

Труба РЕ

Металлический Уплотняющая Колы корпус прокладка нажимное

Совдинеюю DN 15; 25; 32 для труб РЕ диаметром внешним номииалы1ым 20; 32или 40 (соединение металл -пластик).

Диаметр наружный номимвль ный. мм	Диаметр средний наружный, мм		Серия S 12.5-PN 4 (SDR 26) *			CepияS6-PN6(SDR17)*			CepHHS5-PN10(SDR11)*
	Диаметр средний наружный, мм		Толщина, мм		Масса линейная, кг/м	Толщина, мм		Масса линейная, кг/м	Толщина, мм		Масса линейная, кг/м
					Масса линейная, кг/м			Масса линейная, кг/м			Масса линейная, кг/м
	10.0	10.3									0,053
	12.0	12,3									0,066
	16,0	16,3									0.093
	20.0	20,3									0.119
	25.0	25,3						0.152			0.173
	32.0	32,3						0.193			0,275
	40.0	40,4						0.299			0,435
	50.0	50,5			0,318			0.453			0,675
	63.0	63,6			0.483			0.730			1,070
	75.0	75,7			0,685			1.030			1,490
	90.0	90,9			0,990			1.490			2,150
	110.0	111.0			1,450			2.190	10,0	11,2	3,180
	125,0	126,2			1,870			2.800	11,4	12.6	4,130
	140.0	141,3			2,350			3.500	12.7	14,2	5,150
	160,0	161,5			3,080		10,7	4.570	14,6	16,3	6,750
	200,0	201,8			4,750	11,3	13.3	7.153	16.2	20,3	10,500
	250,0	252,3		10,8	7,400	14.8	16.5	11,100	22.7	25,2	16,400
	315,0	317,9	12.1	13,6	11,700	19,7	20.8	17,500	28.8	31.7	25,900
	400,0	403,6	15.3	17,8	19,200	23.7	27.5	29,900
	500,0	504,5	19.1	22,2	29,900	29,6	34,3	45,100

SDR - отношение номиналыого наружного диаметра к предусмотренной толщине стенки.

Полиэтиленовые трубы серии S5.

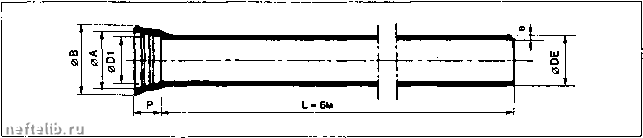

7.2.1.4.3. Ковкий чугун

Используемые трубы соответствуют серии К9 соединений Express.

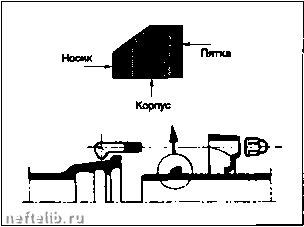

7.2.1.4.3.1. Сжатие соединений из чугуна

Необходимо стянуть болты с помощью динамического ключа, соблюдая порядок в соответствии с числом болтов и норм DN труб в парах сжатия, определенных технической спецификацией, а именно:

- DN 80 - 3 болта D 2- 70 Н • м,

- DN 100 - 3 болта D 2 -100 Н • м,

- DN150 - 46onTaD2-110HM,

- DN 200 - 5 болтов D 2 -120 Н • м,

- DN 300 - 7 болтов D 2 -140 Н . м.

(10Н-М-1 кгс-м).
