где р*„ - «фиктивная» плотность смеси, характеризуемая фиктивным значением параметра и создающая в подъемнике высотой дя одинаковый перепад давлений др, что и в реальном подъемнике при прочих неизменных условиях, т.е.

рдя+др„,+др + др„„ = р::.дя ,

откуда

др„, + др,р + др„,. = дя (р*„ - р.„). (6.231)

10 л МПа


1000

1200

1400

1600

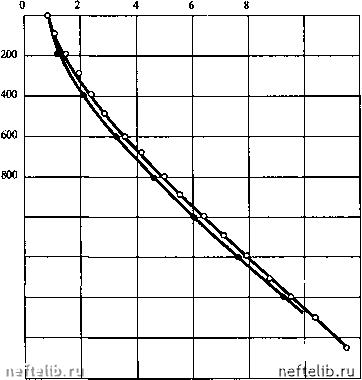

Рис. 6.19. Сопоставление расчетного и экспериментальных распределений давления вдоль подъемника:

- расчет по уравнению (6.227); Q - эксперимент в безводной фонтанной скважине № 834; ф - эксперимент в обводненной фонтанной скважине № 1346



Из выражений (6.229) и (6.230) следует, что суммарно потери энергии в подъемнике могут быть рассчитаны введением в расчет фиктивного значения R:

= Л + АЛ. (6.232)

Физически АЛ характеризует дополнительные потери на скольжение, которые численно равны суммарным потерям (ДР+ АР+ АР) при движении газожидкостной смеси в подъемнике. Совершенно очевидно, что введение в расчет фиктивного значения R дает основание использовать закон работы полуидеального подъемника для реальных подъемников добывающих скважин.

С целью проверки полученных зависимостей (6.225) и (6.227) были проведены расчеты распределения давления для безводной (скв. № 834) и обводненной (скв. № 1346) скважин Туймазинского нефтяного месторождения. Расчеты проведены для различных численных значений параметра (от Л 0,4доЛф= 2,0 с шагом 0,4).

На рис. 6.19 представлены рассчитанные по уравнению (6.227) зависимости, а также результаты экспериментального замера дав- ления по глубине. Сопоставление расчетных и экспериментальных зависимостей P=f(H) показывает их достаточно хорошее совпадение, что свидетельствует о правильности полученных теоретически законов распределения давления по длине подъемника, а также о возможности расчета реальных подъемников. В результате расчета получено, что для фонтанной безводной скв. № 834, работавшей на дату исследования с дебитом 223 м7сут, фиктивный параметр Л =1,6, а для фонтанной обводненной скважины № 1346 (В =0,2; дебит 104 м7сут) - Л, =0,8.

Таким образом, использование уравнений (6.225) и (6.227) для расчета процесса неизотермического движения газожидкостных смесей в реальных подъемниках возможно при наличии корреляционной зависимости фиктивного параметра R от основных известных характеристик газожидкостного подъемника. Предварительное рассмотрение данного вопроса позволяет предложить в качестве одного из критериев для обобшения R отношение числа Рейнольдса для газа к числу Рейнольдса для жидкости, т.е Re, /Re.

Re.=-, (6.233)

Re, =Ь, (6.234)



где Ur,u* - соответственно приведенные скорости газовой и жидкой фаз, м/с;

d - внутренний диаметр подъемника, м;

Рг Рж - соответственно плотности газовой и жидкой фаз, кг/м;

Мг» Мж - соответственно вязкости газовой и жидкой фаз. Па с.

Все физические параметры газа и жидкости рассматриваются при средних давлении и температуре (в интервале давлений отР, до Р). Порядок построения искомой корреляционной зависимости Лф= /(Re /Re) следующий: для скважин с известными характеристиками продукции, в которых проведены экспериментальные замеры Р = f{H), рассчитываются параметры Re и Re. По уравнению (6.227) рассчитывается кривая распределения давления до полного совпадения с экспериментальной (путем изменения R. Затем соответствующие значения R и Re , /Re наносятся на график, который и будет в последующем использоваться в практической деятельности. На рис. 6. 20 представлен такой корреляционный фафик, построенный для безводных скважин различных нефтяных месторождений (Кыртаельское, Усинское, Арланское, Шкаповское, Туймазинское и Ватинское).


Re/Re,

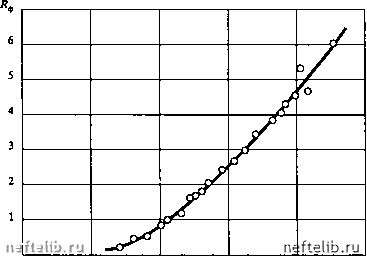

Рис. 6.20. Корреляционный график определения параметра для безводных скважин
