р.„ - плотность продукции скважины в интервале «забой-башмак (рабочий клапан)»;

ЛРр - потери на трение газа на расстоянии Н, Па; - давление от веса столба газа высотой Н, Па.

Расчеты показывают, что потери давления на трение газа и давление от веса столба газа малы и составляют несколько процентов от Pp. Учитывая, что эти составляюшие входят в выражение (8.96) с разными знаками, ими можно пренебречь. В этом случае выражение (8.96) записывается так:

P = Pp+{Lc-H,)9o.g. (8.97)

Если в процессе исследования скважины изменение расхода газа не приводит к изменению величины р, то, как следует из (8.97), забойное давление Р, адекватно рабочему давлению Р и индикаторная диаграмма может быть построена в координатах «О-Р». Методология ее построения следующая. Для точки А, характеризующей минимальный расход газа V, с зависимости 1 (рис. 8.9) снимается подача Q, равная дебиту скважины Q, а с кривой 2 - рабочее давление Ррд,, которые наносятся на координатное поле «Q-Рр», представленное на рис. 8.10. Поступая аналогично для каждого ре-


Расход газа м /сут

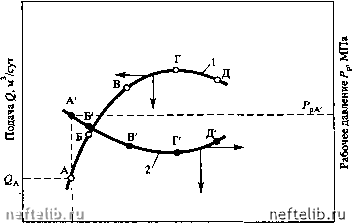

Рис. 8.9. Зависимости подачи (1) и рабочего давления (2) от расхода газа при исследовании скважины на стационарных режимах (пять режимов обозначены точками)



жима, строят индикаторную диаграмму скважины (рис. 8.10) в координатах «Q-Pp».

Если же в процессе исследования изменение режима работы скважины приводит к изменению р„, то необходимо рассчитывать забойное давление, например, по (8.97) и строить индикаторную диаграмму в координатах «Q-или «Q-АР». Для каждого режима рабо-ть1 скважины р„ необходимо рассчитывать по рекомендациям главы 6, а затем - забойное давление, соответствующее данному режиму.

В процессе длительной эксплуатации газлифтной скважины могут происходить неконтролируемые изменения во всей добывающей системе: изменение пластового (забойного) давления, обводнение продукции скважины, изменение рабочего давления и т.п. Это может привести к тому, что рабочий клапан перекрывается продукцией скважины, а ввод газа в подъемник осуществляется через один из пусковых клапанов. С целью определения клапана, через который осуществляется ввод газа в подъемник, проводят специальные исследования, связанные со спуском в подъемник термографа или щу-

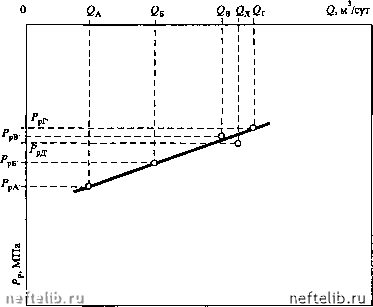

Рис. 8.10. Индикаторная диаграмма скважины в координатах «Q-Р», построенная по результатам исследования на пяти стационарных режимах



мопеленгатора. На уровне работающего клапана наблюдается излом термограммы (при исследовании термографом) или проявление интенсивного шума (при исследовании шумопеленгатором).

Таким образом, рассмотренные особенности исследования газлифтных скважин позволяют своевременно принимать соответствующие решения для поддержания рациональных режимов работы добывающей скважины.

Как уже отмечалось, газлифтная эксплуатация скважин осуществляется не только в непрерывном режиме, но при определенных условиях и в периодическом. Рассмотрим принципиальные особенности периодической эксплуатации скважин, связанные с определенными ограничениями.

8.10. ОГРАНИЧЕНИЯ ПРИ ЭКСПЛУАТАЦИИ СКВАЖИН. ЗАМЕЧАНИЯ О ПЕРИОДИЧЕСКОЙ ЭКСПЛУАТАЦИИ

В процессе многочисленных промысловых исследований добывающих и нагнетательных скважин на различных нефтяных месторождениях выявлены интересные особенности поведения изучаемой системы, часть из которых уже рассмотрена ранее. Одна из основных особенностей связана с различным влиянием забойного давления на поведение отдельных элементов добывающей системы (область дренирования, призабойная зона скважины, сама скважина, свойства продукции и др.).

Установлено, что разработка месторождения осуществляется без каких-либо осложнений, если забойные давления в действующих скважинах не снижаются ниже давления насыщения, а забойные давления в нагнетательных скважинах не превышают давления разрыва породы. Таким образом, условиями нормальной выработки запасов из нефтяного месторождения являются:

Лаб - Лшс

Р <Р

заб.н разр

(8.98)

Лаб Лаб 11 - забойное давление соответственно в добывающих и нагнетательных скважинах, МПа;

ас разр - соответственно давления насыщения нефти газом и давление разрыва горной породы, МПа.

Так как в соответствии с уравнением Дюгаои дебит скважины уве-лишвается при снижении забойного давления, на практике достаточ-
