ки. Так как нефть содержит растворенный газ, то этот газ при давлении, меньшем давления насыщения, выделяется в скважине и формирует газожидкостную смесь. Газожидкостная смесь, являясь средой сжимаемой, с ростом забойного давления после остановки скважины сжимается, вследствие чего возможен приток продукции из пласта в скважину. Таким образом, начальный участок КВД (иногда значительный по времени) не может быть использован для интерпретации результатов.

Рассматривая совместно зависимость (3.48) и рис. 3.11, устанавливаем:

1. Экстраполяция линейной части КВД до пересечения с осью SP(t) дает численную величину отрезка .,4

GM£.,„ 2.25а.

A-nkh

(3.49)

2. Угол наклона а прямолинейного участка КВД характеризует угловой коэффициент

« = = S- (3-50)


Время г

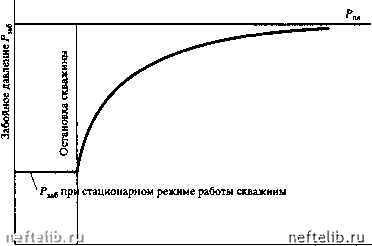

Рис. 3.10. Кривая восстановления забойного давления



3.4.3. ИНТЕРПРЕТАЦИЯ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЯ КВД БЕЗ УЧЕТА ПРИТОКА

Основными параметрами, численно определяемыми после обработки КВД без учета притока, являются А-зависимость (3.49) и В-зависимость (3.50).

Так как дебит скважины до остановки Q известен, известен также объемный коэффициент продукции (нефти) в (по результатам отбора пробы в период работы скважины на стационарном режиме), по выражению (3.50) рассчитывают коэффициент гидропроводности

khJ бе ц tga 4л

откуда при известной толщине пласта рассчитывают коэффициент подвижности к/ц, а при известной вязкости флюида - проницаемость зоны реагирования к.

Далее по формуле (3.1) рассчитывается коэффициент упругоемкости р, а затем по известному коэффициенту подвижности к/ц рассчитывается коэффициент пьезопроводности зоны реагирования аг - зависимость (3.2).

Используя вычисленные значения ~ и аг и подставляя их в зависимость (3.49), вычисляют приведенный радиус скважины г .

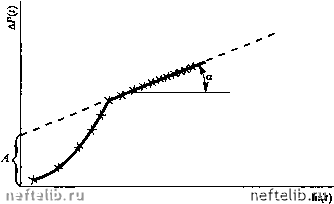

Рис. 3.11. Кривая восстановления забойного давления в координатах «ДР(0-In t»



Таким образом, в результате исследования скважины на нестационарном режиме работы вычисляются следующие характеристики зоны реагарования:

- коэффициент гидропроводности;

- коэффициент подвижности;

- коэффициент пьезопроводности;

- коэффициент проницаемости, а также приведенный радиус скважины.

В случае, когда период работы скважины до остановки Т соизмерим с периодом остановки t(T= t), использовать решение (3.47) нельзя. Для этого случая Хорнером из (3.39) получено:

4Tikh или

J.2 J.2

lip Пр

(3.51)

Данное решение позволяет, кроме параметров kh/[i, к/ц и других, определить пластовое давление Р . Действительно, обработка результатов по методу Хорнера ведется в координатах «РО)-

t 1 л

In при t > >Т отношение , а In ~

Экстраполируя прямолинейный участок КВД до пересечения с осью PpiO (рис. 3.12), находим величину пластового давления Р .

Приток продукции после закрытия скважины искажает результаты исследования в течение определенного времени с момента остановки. Умение рассчитывать приток (а еще лучше его измерять) позволяет сократить время исследования, иногда существенно.

3.5 ПРИТОК ПРОДУКЦИИ в СКВАЖИНУ ПОСЛЕ ЕЕ ОСТАНОВКИ

Как уже отмечалось, начальные участки КВД характеризуют приток продукции после остановки скважины на устье и не могут быть использованы при обработке результатов исследования классическим методом. Приток продукции в скважину после остановки может быть замерен дебитомерами, спущенными на забой, либо определен расчет
