ку 15 разъемным соединением, в котором размещена съемная заглушка 16, разобщающая каналы 12 и 17.

На рис. 10.9 б представлена компоновка погружного оборудования при опрессовке пакера снизу. Все элементы аналогичны схеме на рис. 10.9 а, за исключением съемной заглушки 16, которая в этом случае не используется. При опрессовке пакера сверху опрессовочное давление подается в затрубное пространство, а опрессовка НКТ производится закачкой опрессовочной жидкости в НКТ.

При опрессовке пакера снизу опрессовочное давление подается в колонну НКТ (рис.10. 9 б).

Технология запуска скважинной насосной установки следующая. В скважину на колонне НКТ спускается погружное оборудование, представленное на рис. 10.8, и определяется приемистость скважины закачкой жидкости в затрубное пространство. Опускают в корпус струйного насоса опрессовочное устройство с заглушённым центральным каналом (см. рис. 10.9 а), создают давление опрессовки в полости НКТ и выдерживают его в течение 30 минут. Снижают давление и производят посадку пакера в колонне. Начиная с этого момента, порядок операций по опрессовке пакера зависит от определенной ранее продуктивности (приемистости) скважины. Для скважин с хорошей продуктивностью порядок опрессовки следующий: в НКТ создают давление фиксации опрессовочного устройства, величина которого определяется из условия:

Р <Р ,<Р , (10.54)

о. эк ф о. НКТ ул..,/

"Д эк НКТ - соответственно давление опрессовки эксплуатационной колонны, НКТ и давление фиксации опрессовочного устройства, создаваемое в НКТ.

Затем в затрубном пространстве создают давление опрессовки пакера, величина которого определяется из условия:

12АРр<Р„„<Р.зк (10.55)

где АРр - расчетный перепад давлений на пакер в процессе нормальной работы СНУ;

Ли - давление опрессовки пакера.

После опрессовки плавно снижают давление в затрубном пространстве и полости НКТ и поднимают опрессовочное устройство на поверхность.

Для скважин, у которых очень низкая приемистость, порядок опрессовки следующий. Поднимают на поверхность опрессовочное уст-



ройство, извлекают съемную заглушку 16 из центрального канала 17 сердечника 15 и опускают опрессовочное устройство в корпус насоса (рис. 10.9 б). При открытом затрубном пространстве в полости НКТ создают давление опрессовки, которое через каналы 12 и 17, радиальные отверстия 19 сердечника опрессовочного устройства, радиальные каналы 3 и каналы 5 корпуса 2 струйного насоса передается в подпа-керное пространство скважины. После опрессовки пакера давление в НКТ плавно снижают, а опрессовочное устройство поднимают на поверхность.

Дальнейшие операции по запуску насосной установки и скважины заключаются в следующем. Производят замену жидкости глу-

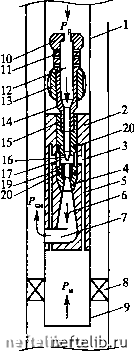

Рис. 10.10. Схема погружной струйной насосной установки в рабочем положении:

обозначения с 1 но 15 и 18, 20 см. подпись к рис. 10.9; 16 - активное сопло струйного насоса; 17 - приемная камера; 19 - камера смешения; - давление инжектируемой жидкости (продукции скважины) или давление на приеме насоса; Р - давление рабочего агента; Р„ - давление смешанного потока (давление на выходе насоса)



шения на рабочий агент. В корпус струйного насоса устанавливают вставную часть насоса (см. рис. 10.10) и подают по НКТ рабочий агент к струйному насосу, который, истекая из сопла 16, создает пониженное давление в приемной камере 17, и продукция скважины (инжектируемый поток) из подпакерного пространства через каналы 5 и отверстия 3 поступает к струе рабочего агента. Далее рабочий агент и инжектируемая продукция скважины смешиваются в камере смешения 19, через диффузор 6 смешанный поток поступает в затрубное пространство и затем - на поверхность.

На рис. 10.10 представлена компоновка погружного оборудования при рабочем положении струйного насоса. В посадочном конусе 4 располагается вставная часть струйного насоса, включающая в себя активное сопло 16, приемную камеру 17 и камеру смешения 19.

Разработанные установки со струйными насосами нашли достаточно широкое применение при эксплуатацю! скважин с осложненными условиями. Применение струйных насосов для добычи нефти связано также с так называемыми тандемными установками (системами).

10.2. ТАНДЕМНЫЕ УСТАНОВКИ (УСТАНОВКИ СТРУЙНЫХ НАСОСОВ С ПОГРУЖНЫМ СИЛОВЫМ ПРИВОДОМ)

Широко применяемые для добычи нефти установки погружных электрических центробежных насосов (УЭЦН) можно использовать в качестве силовых приводов струйных насосов, формируя так называемые тандемные установки «ЭЦН-СН». Под тандемными установками будем понимать такие установки для эксплуатации скважин, глубинный насосный агрегат которых представлен, по крайней мере, двумя насосами с различным или одинаковым принципом действия.

10.2.1. ПРИНЦИПИАЛЬНАЯ СХЕМА ТАНДЕМНОЙ УСТАНОВКИ

«ЭЦН-СН»

В 1968 Г. В МИНХ И ГП им. И.М. Губкина предложена схема тандемной установки «ЭЦН-Струйный Насос», предназначенная для повышения эффективности и оптимизации подъема продукции скважины за счет максимального использования энергии выделяющегося из нефти газа, а также для повышения ее дебита. На рис. 10.11 приведена принципиальная схема тандемной установки «ЭЦН-СН». Установка включает погружной агрегат УЭЦН 1, спускаемый на колонне НКТ 3, на выкиде которого установлен
