штанг, являющейся упругой системой. Для статического режима при нормальной работе глубинного насоса динамофамма в ТПШ имеет вид, представленный на рис. 9.12 б. Точка А соответствует началу хода полированного штока вверх. Плунжер насоса остается неподвижным в течение определенного времени (нагнетательный клапан закрыт), и происходит начальная деформация штанг и фуб (линия АВ). В точке В всасьшающий клапан открыт, нафузка на штанги стабилизируется и остается постоянной в течение хода вверх (линия ВС). В точке С полированный шток (ТПШ) начинает двигаться вниз. Всасывающий клапан закрывается, а через определенное время открьшается нагнетательный. Нафузка в ТПШ снижается (линия CD), штанги сокращаются, а фубы удлиняются (упругие деформации штанг и фуб). В точке D нафузка на штанги стабилизируется и остается постоянной в течение всего хода вниз (линия DA). На динамофамме нанесены нафузки от сил трения при ходе вверх и вниз. Нафузки, действующие в установке при статическом режиме работы, нанесены на динамофамме рис. 9.12 б.

Инерционные нагрузки, действующие в системе, трансформируют теоретическую динамограмму (рис. 9.12 б) следующим образом (рис. 9.13).

В момент начала движения полированного штока вверх (точка А) плунжер под действием сил инерции в течение определенного времени продолжает двигаться вниз, в результате чего закрытие нагнетательного клапана происходит позднее. После закрытия нагне-G


Рис. 9.13. Влияние сил инерции на форму динамограммы



тательного клапана штанги продолжают воспринимать дополнительную нагрузку за счет веса продукции скважины; при этом они деформируются, а плунжер еще не движется вверх. При деформации, соответствующей точке В, начинается движение плунжера вверх с резким ускорением, что приводит к увеличению нафузки на полированный шток (линия ВВ). Начиная с точки В, скорость движения плунжера уравнивается со скоростью движения полированного штока, и нафузка на полированный шток уменьшается (линия ВС). При ходе вниз процесс восприятия и измене-ния.нагрузок протекает аналогично (только силы инерции направлены вверх при начале хода полированного штока вниз).

Таким образом, при работе установки в динамическом режиме вид динамофаммы только под действием сил инерции существенно отличается от такового при статическом режиме (динамофамма ABCD - показана на рис. 9.13 пунктирной линией). Следует отметить, что при одинаковой длине хода полированного штока, длина хода плунжера в случае проявления сил инерции 5 больше длины хода плунжера при работе установки в статическом режиме 5 .

Еще более сложными становятся динамофаммы, когда в системе возникают вибрационные нафузки, характерным признаком которых является появление при ходе вверх и вниз синусоидальных кривых (рис. 9.14). На рис. 9.14 показаны все нафузки, действующие

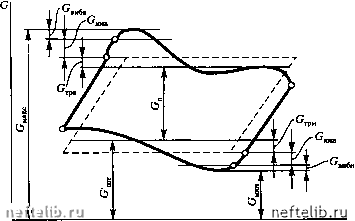

Рис. 9.14. Влияние на форму динамограммы вибрационных процессов в системе



в системе при ходе вверх и вниз. Теоретические динамограммы могут быть построены только для некоторых случаев. В практической деятельности расшифровка динамограмм требует индивидуального квалифицированного анализа. В настоящее время для расшифровки динамограмм используется метод сравнения, базирующийся на адекватной математической модели работы глубиннонасосной установки. Суть этого метода заключается во введении в модель любой неисправности в любом элементе глубиннонасосной установки, которая отражается на модельной динамограмме. Сравнение фактической (промысловой) динамограммы с модельной позволяет установить характер неисправности. Такой подход позволяет с помощью математической модели построить необходимое количество модельных динамограмм, используя которые можно устанавливать по виду практической динамограммы неисправность. 2.Практнческне динамограммы

Рассмотрим некоторые практические динамограммы, которые дешифруются при использовании простейшего анализа.

Влияние свободного газа, попадающего в цилиндр насоса при такте всасывания (рис. 9.15).

Эти динамограммы отличаются характером процесса разгрузки колонны штанг при ходе вниз. Если под плунжером насоса имеется свободный газ, то при ходе плунжера (штанг) вниз замедляется процесс разгрузки штанг вследствие сжимаемости газожидкостной смеси в ци-


5 о

Рис. 9.15. Динамограммы для случая влияния свободного газа:

а - динамограммы при небольших давлениях у приема иасоса, причем линия 1 при Р„р„ 2 - при Р, 3 - при Р„ (Р„р, > Р > PJ, линия 4 - срыв подачи иасосом; б - динамограмма при большом давлении у приема иасоса
