К,=Д[4-(Я+Я)], (9.223)

а объем подъемника

K={dlH,+dlH,). (9.224)

приравнивая = V, найдем длину хвостовика Н, при которой в интервале [L - (Я + Я )] не будет накопления воды:

Я,„ =

DULc-H)-d DUdl

(9.225)

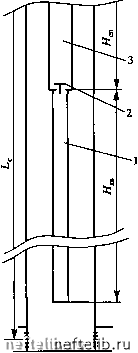

Рис. 9.24. Схемы СШНУ с хвостовиками:

а - хвостовик герметично соединен с приемом насоса; б - хвостовик на пакере, обеспечивающий сепарацию свободного газа иа приеме насоса; 1 - хвостовик; 2 - прием насоса; 3 - колонна НКТ (подъемник); 4 - пакер



Плотности водонефтяной смеси в лифте и в скважине при условии накопления или ненакопления воды в интервале [L - (Я + Я)] рассчитываются по рекомендациям главы 6.

Таким образом, использование хвостовиков при эксплуатации скважин СШНУ позволяет существенно повысить технико-экономические показатели добычи нефти, создавая благоприятные условия рентабельной эксплуатации низкодебитных скважин.

9.4. ЭКСПЛУАТАЦИЯ СКВАЖИН УСТАНОВКАМИ ЭЛЕКТРИЧЕСКИХ ПОГРУЖНЫХ ЦЕНТРОБЕЖНЫХ НАСОСОВ

(УЭЦН)

Установки электрических погружных центробежных насосов относятся к классу бесщтанговых установок и играют в нефтедобывающей промышленности России определяющую роль по объему добываемой нефти. Они предназначены для эксплуатации добывающих скважин различной глубины с различными свойствами добываемой продукции: безводная маловязкая и средней вязкости нефть; обводненная нефть; смесь нефти, воды и газа. Естественно, что и эффективность эксплуатации скважин УЭЦН может существенно различаться, т.к. свойства откачиваемой продукции влияют на выходные параметры установки.

Кроме того, УЭЦН имеют неоспоримые преимущества перед штанговыми установками не только за счет переноса приводного электродвигателя на забой и ликвидации колонны штанг, что существенно повышает КПД системы, но и за счет значительного диапазона рабочих подач (от нескольких десятков до нескольких сотен м/сут) и напоров (от нескольких сотен до нескольких тысяч метров) при сравнительно высокой наработке установки на отказ.

Рассмотрим более подробно принципиальную схему УЭЦН и назначение каждого из ее элементов.

9.4.1. ПРИНЦИПИАЛЬНАЯ СХЕМА УЭЦН И ЕЕ ЭЛЕМЕНТЫ

Установка ЭЦН является сложной технической системой и, несмотря на широко известный принцип действия центробежного насоса, представляет собой совокупность оригинальных по конструкции элементов. Принципиальная схема УЭЦН приведена на рис. 9.25. Установка состоит из двух частей: наземной и пофужной. Наземная часть включает автотрансформатор 1; станцию управления 2; иногда кабельный



барабан 3 и оборудование устья скважины 4. Пофужная часть включает колонну НКТ 5, на которой пофужной афегат спускается в скважину; бронированный трехжильный элекфический кабель 6, по которому подается питающее напряжение пофужному электродвигателю и который крепится к колонне НКТ специальными зажимами 7.

Пофужной агрегат состоит из многоступенчатого ценфобежного насоса 8, оборудованного приемной сеткой 9 и обратным клапаном 10. Часто в комплект пофужной установки входит сливной клапан И,


-380 В

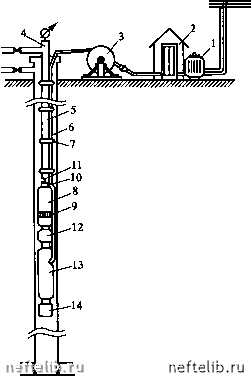

Рис. 9.25. Принципиальная схема УЭЦН:

1 - автотрансформатор; 2 - станция управления; 3 - кабельный барабан; 4 - оборудование устья скважины; 5 - колонна НКТ; 6 - бронированный электрический кабель; 7 - зажимы для кабеля; 8 - погружной многоступенчатый центробежный насос; 9 - приемная сетка насоса; 10 -обратный клапан; 11 -сливной клапан; 12 -узел гидрозащиты (протектор); 13 - погружной электродвигатель; 14 - компенсатор
