воздействовать на обсадную колонну, цементный камень и горные породы, создавая в них каналы различной ориентации. Гидропескоструйный перфоратор закрепляется на нижнем конце колонны НКТ и спускается в скважину на заданную глубину. На поверхности используется специальное оборудование: устьевая арматура, насосные и пескосмесительные агрегаты и др. (подробно используемое при ГПП оборудование рассмотрено в разделе 5.6). Жидко-стно-песчаная смесь закачивается в НКТ насосным агрегатом под высоким давлением.

При фиксированном положении гидропескоструйного перфоратора в скважине в обсадной колонне и цементном камне образуются крупные отверстия, а в породе - грушеобразные каверны, форма которых представлена на рис. 1.11. Форма и размеры каверны зависят не только от прочности горной породы, но и от скорости жидкостно-песчаных струй; содержания в ней песка, его коли-

У"

ДР,МПа

Рис. 1.12. Экспериментальные зависимости глубины образующихся при ГПП каналов (каверн) /(1, 2, 3) и расхода водо-песчаной смеси qiX, 2, 3) от перепада давлений ДР в насадках диаметром: 1,Г - 6 мм; 2,2 - 4,5 мм; 3,3 - 3 мм



чества и размеров песчинок; продолжительности воздействия и фильтруемости жидкости. В начальный момент времени каверна формируется достаточно эффективно; по мере расширения каверны скорость активной струи в каверне снижается, а возвратный поток жидкости тормозит активную струю дополнительно - эффективность формирования каверны резко снижается. Как правило, каверна заполнена песком.

Сотрудниками ВНИИнефти проведены стендовые исследования ГПП, которые устанавливают соотношения между некоторыми параметрами процесса, используемыми при проектировании таких обработок в скважинах. На рис. 1.12 представлены результаты этих исследований. По существу, формирование каверны происходит за счет турбулентной затопленной струи, бьющей в тупик.

1.10.1. СТРОЕНИЕ И ХАРАКТЕРИСТИКА ТУРБУЛЕНТНЫХ ЗАТОПЛЕННЫХ СТРУЙ, БЬЮЩИХ В ТУПИК

Схема строения свободной затопленной турбулентной струи несжимаемой жидкости, вытекающей из насадки с круглым отверстием, приведена на рис. 1.13. При равномерном истечении жидкости по всему сечению насадки в начале струи толщина погранич-

Полюс струи

Начальный

Основной


Неподвижная жидкость

Поверхность пограничного слоя

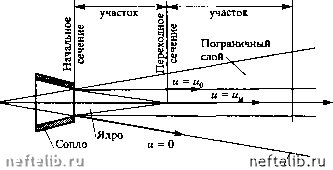

Рис. I.I3. Схема затопленной свободной турбулентной струи круглого сечения



ного слоя равна нулю. Далее пограничный слой представляет собой расходящуюся поверхность, которая с внешней стороны соприкасается с неподвижной жидкостью, а с внутренней стороны - с ядром постоянных скоростей, где компонента скорости и равна начальной скорости истечения м,,. По мере удаления от сопла ядро постоянных скоростей сужается и наконец исчезает; пограничный слой распространяется до оси потока. При этом размывание струи сопровождается увеличением ее ширины и снижением скорости на ее оси. Сечение, в котором завершается ликвидация ядра, называется переходным. Участок струи между начальным и переходным сечениями называется начальным участком, а участок, следующий за переходным сечением, - основным. Точка пересечения внешних границ струи называется полюсом. Перейдем к рассмотрению турбулентных затопленных струй, бьющих в тупик.

Эпюра скоростей потока в тупике приведена на рис. 1.14 (половина продольного сечения канала диаметром 2Н). В канал с открытого конца втекает струя с начальным диаметром 2в, со ско-

Начальный участок

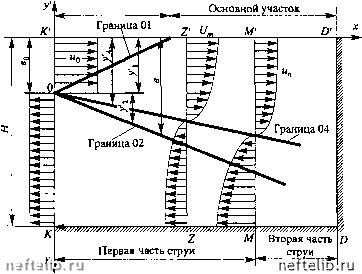

Рис. 1.14. Эпюры скоростей потока в тупике
