- суточный расход силовой жидкости при числе двойных ходов в минуту п, м7сут;

Q, - теоретический расход силовой жидкости при расчетной длине хода поршня и золотника, м/сут.

Суточный расход силовой жидкости при числе двойных ходов п в минуту (м/сут):

а=К;п-60.24 = 1131 [<5,+«-,„)5з] ПК. (9.306)

9.5.2.3. Расчет подачи погружного насоса Объем продукции скважины за один двойной ход плунжера погружного насоса

Q = dlS„, (9.307)

где 5 - реальная длина хода плунжера погружного насоса, м.

Суточная теоретическая подача погружного насоса при числе двойных ходов п в минуту (м/сут):

а = Qn • 60 • 24 = mUjXn. (9.308)

Коэффициент подачи насосной установки г определяется так: y\ = QJQ,, (9.309)

где - фактическая суточная подача погружного насоса с учетом всех явлений (утечки, влияние газа, усадка продукции и т.д.), м/сут. 9.5.2.4. Расчет мощности и КПД установки Мошность, потребляемая силовым наземным насосом Л,,

где Р - осредненное значение давления силовой жидкости (ход вниз - Р ход вверх - PJ, МПа,

- Р +Р

Р.=, (9.311)

- КПД силового наземного агрегата, д.ед.:

са = с.,п..; (9-312)

г„ - кпд силового наземного насоса (= 0,9), д.ед.;



11„ - кпд передачи (= 0,95), д.ед.;

гз - КПД приводного электродвигателя (= 0,85), д.ед.

Полезная мощность погружного агрегата (погружного насоса) Л,,:

iV„™,=%Y,[KBT], (9.313)

где Р - давление на выкиде погружного насоса, МПа;

Р - давление на приеме погружного насоса, МПа.

Указанные давления рассчитываются аналогично, как это рассмотрено ранее; при этом расчет Р ведется так же, как при эксплуатации скважин штанговыми глубинными насосами.

Коэффициент полезного действия установки

= KJ.- (9-314)

9.5.3. РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ РАБОТЫ ГПНУ С ПОГРУЖНЫМ НАСОСОМ ДВОЙНОГО ДЕЙСТВИЯ (ДВУХКАНАЛЬНАЯ СХЕМА)

ГПНУ с погружным насосом двойного действия является более производительной в сравнении с предыдущей.

9.5.3.1. Расчет давления силовой жидкости Рассмотрим случай, когда диаметры поршней гидродвигателя и погружного насоса различны. Воспользуемся схемой погружного агрегата, представленной на рис. 9.44, на которой отмечены дейсгвуюпще в нем давления и силы при ходе вверх. Введем следующие обозначения: - диаметр поршня гидродвигателя, м; d- диаметр соединительного штока, м; d - диаметр поршня насоса, м;

-площадь поперечного сечения нижнего торца поршня гидродвигателя, м;

F., = F..-F. (9-315)

F-площадь поперечного сечения верхнего торца поршня гидродвигателя, м;

F, - площадь поперечного сечения соединительного штока, м; F- площадь поперечного сечения нижнего торца поршня насоса, м;

F - площадь поперечного сечения верхнего торца поршня насоса, м



F =F -F ; (9.316)

P„ - давление силовой жидкости на поперечное сечение нижнего торца поршня гидродвигателя, Па;

Р - давление отработанной силовой жидкости на поперечное сечение верхнего торца поршня гидродвигателя. Па;

mi - давление продукции скважины, действующее на поперечное сечение нижнего торца поршня насоса. Па;

пв - давление продукции скважины, действующее на поперечное сечение верхнего торца поршня насоса. Па.

Рассмотрим силы, действующие в погружном агрегате при ходе вверх.

Силы, направленные вверх:

- сила от давления силовой жидкости в гидродвигателе Р F

Двтхкль

Насос

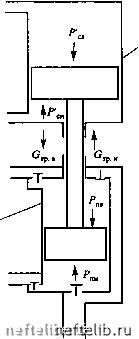

Рис. 9.44. Схема погружного агрегата с насосом двойного действия, действующие давления и силы (ход вверх)
