Перфоратор на боковой поверхности корпуса 1 имеет шесть отверстий, в которые ввернуты шесть насадок 6. Насадки изготавливаются из специальных сплавов, стойких к действию жидкостно-песчаной смеси (к истиранию) и диаметр проходного отверстия которых составляет 3; 4,5 и 6 мм.

Перфоратор может быть использован не только для перфорации, но и для резки прихваченных труб; резки щелей (горизонтальных, вертикальных или винтовых) и др.

После спуска перфоратора в скважину и обвязки наземного оборудования система должна быть опрессована давлением, превыша-

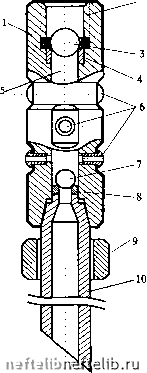

Рис. 1.20. Принципиальная схема аппарата для гидронескоструйной перфорации ЛП-бм:

I - корпус перфоратора; 2 - резьба для соединения с НКТ; 3 - шар он-рсссовочного клапана; 4 - седло онрсссовочного (верхнего) клапана; 5 - капал; б - насадки; 7 - нижний шар малого диаметра; 8 - седло нижнего шарового клапана; 9 - центратор; 10 - хвостовик



ющим рабочее в 1,5 раза. Перед опрессовкой в НКТ сбрасывается верхний шар большого диаметра (50 мм) 3, который садится на седло 4. После опрессовки системы закачкой жидкости в затрубное пространство (прямая промывка) шар выносится на устье и извлекается. Затем в НКТ сбрасывается шар малого диаметра 7, который садится в седло 8, отсекая хвостовик 10 от полости перфоратора и НКТ. Перфоратор готов к работе.

Подготовленная жидкостно-песчаная смесь закачивается в НКТ и, выходя из насадок, производит перфорацию. Обычная концентрация песка в жидкости составляет 80-100 кг/м.

Основными требованиями к рабочей жидкости являются:

- определенная плотность (чтобы в процессе ГПП не возникало фонтанных проявлений);

- определенная вязкость (чтобы в процессе закачки не было оседания песка в любом элементе системы);

- определенная фильтруемость (чтобы в образующихся кавернах не было сильного ее поглощения горной породой);

- доступность в необходимых количествах и ее приемлемая стоимость.

Обычно для ГПП используют воду или нефть, 5%-ный раствор ингибированной соляной кислоты и другие жидкости, применяемые в процессе нефтедобычи; при необходимости жидкость утяжеляется специальными добавками: бентонитовая глина, мел и т.п.

Объем рабочей жидкости зависит от схемы проведения процесса:

- закольцованная схема, при которой жидкостно-песчаная смесь используется многократно (при необходимости производят ее добавку в систему);

- с отделением песка и повторным использованием жидкости;

- со сбросом жидкости и песка (наземное оборудование непрерывно в процессе ГПП приготавливает жидкостно-песчаную смесь).

Первая (закольцованная) схема является предпочтительной, хотя в этом случае необходимо осуществлять тщательный и непрерывный контроль за качеством жидкостно-песчаной смеси. Совершенно очевидно, что выбор схемы проведения ГПП определяется экономическими показателями, например, себестоимостью процесса. В зависимости от реализуемой схемы процесса расход жидкости изменяется (при прочих равных условиях) от п 10 м"* до п 100 м\ а расход песка от л 1т до л 10 т.



Гидропескоструйная перфорация позволяет получать перфорационные каналы с чистой поверхностью и не изменять проницаемость на стенках каверны (в отличие от взрывных методов перфорации, при которых стенки перфорационных каналов в горной породе переуплотнены).

При проведении ГПП необходимо соблюдать жесткие требования регламентирующих документов по обеспечению жизнедеятельности персонала и соблюдению экологических нормативов.

В процессе проведения ГПП вследствие высоких давлений нагнетания жидкостно-песчаной смеси и значительных гидравлических сопротивлений колонна НКТ подвержена значительным нагрузкам. Наиболее опасным сечением в колонне НКТ является верхнее сечение (на устье скважины). Необходимо перед осуществлением процесса провести проверку верхнего резьбового соединения на страгивающую нагрузку F..

Эта нагрузка складывается из веса колонны НКТ в жидкости F. И нагрузки ОТ давления на устье F:

.р.=(,кт.ж+/=;)-, (1.60)

где К - коэффициент запаса прочности, принимаемый обычно равным/ = 1,3.1,5.

Нагрузка от веса НКТ в жидкости такова:

F = qHe, (1.61)

где q - вес одного погонного метра НКТ в воздухе, Н/м;

Н - глубина спуска НКТ (скважина вертикальная), м;

в - коэффициент потери веса НКТ в жидкостно-песчаной смеси с плотностью р:

р - плотность материала (стали) НКТ, кг/м. Нагрузка от устьевого давления равна:

= PyfuKV (1-63)

где - давление на устье скважины, Н/м; - площадь живого сечения НКТ, м. С учетом (1.62) и (1.63) перепишем (1.60) в следующем виде:

Ржи

у Juki
