На рис. 9.2 представлены основные схемы глубинных плунжерных насосов. Каждый из приведенных на рис. 9.2 насосов имеет свою область применения, а в целом, гамма разработанных насосов закрывает основные осложняющие факторы в процессе добычи нефти.

В соответствии с классификационными признаками насос на рис. 9.2 а обладает такой характеристикой - 1.1, 2.1, 3.1, 4.1, что расшифровывается следующим образом: насос простой, всасывание осуществляется при ходе вверх, насос одинарного действия, предназначен для откачки жидкости в обычных условиях.

Насос на рис. 9.2 б классифицируется так - 1.2, 2.1, 3.1, 4.3, что обозначает: насос дифференциальный, всасывание при ходе вверх, одинарного действия, предназначен для добычи вязких жидкостей.

Насос на рис. 9.2 в классифицируется так - 1.2, 2.1, 3.1, 4.2: насос дифференциальный, всасывание при ходе вверх, одинарного действия, для добычи жидкости со значительным содержанием свободного газа (насос ступенчатого сжатия).

Насос на рис. 9.2 г классифицируется так - 1.2, 2.3, 3.2, 4.4: насос дифференциальный, всасывание при ходе вверх и вниз, двойного действия, для добычи больших объемов жидкости (насос высокой производительности).

Насос на рис. 9.2 д классифицируется так - 1.1, 2.1, 3.1, 4.5: насос простой, всасывание при ходе вверх, одинарного действия, для добычи жидкости с содержанием механических примесей.

в


а б в г д

Рис. 9.2. Принципиальные схемы глубинных плунжерных насосоа:

1- цилиндр; 2 - плунжер; 3 - всасывающий клапан; 4 - нагнетатель ный клапан; 5- колонна штаиг; 6- уплотнитель; 7- отверстие в ци линдре насоса; 8 - полки-пескоприемники; 9 - отверстие в полой штан ге; а - насос обычный (простой); б - насос для откачки вязких жидко стей; в - насос для откачки жидкости со значительным содержанием сво бодного газа; г - иасос высокой производительности; д - насос для добы чи жидкости с механическими примесями



9.3.2. СХЕМА СКВАЖИННОЙ ШТАНГОВОЙ УСТАНОВКИ

Схема СШНУ представлена на рис. 9.3. Оборудование СШНУ состоит из двух частей: наземного и подземного. Наземное оборудование состоит из станка-качалки, привода, станции управления и устьевой арматуры. Подземное оборудование включает в себя колонну НКТ, колонну штанг, глубинный насос и, при необходимости, другие элементы (хвостовик, газовый или газопесочный якорь, якорь для фиксации колонны НКТ в обсадной колонне и т.п.).

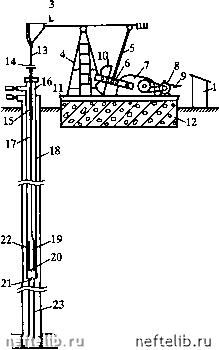

Рис. 93. Принципиальная схема СШНУ.

1 - станция унрааления; 2 - балансир; 3 - головка балансира; 4 - стойка балансира; 5 - шатун; 6 - криаошин; 7 - редуктор; 8 - приводной двигатель; 9 - тормоз; 10 - противовесы; 11 - металлическая рама; 12 - бетонный фундамент; 13 - канатная подвеска; 14 - тра£<ерсы; 15 - полированный шток; 16 - устьевая арматура; 17 - колонн» штанг; 18 - колонна НКТ; 19 - плунжер насоса; 20 - нагнетательный клапан; 21 - всасывающий клапан; 22 - цилиндр насоса; 23 - хвостовик



Основным элементом наземного оборудования является станок-качалка, состоящий из балансира 2, головки балансира 3, стойки 4, шатуна 5, кривошипа 6, редуктора 7, приводного двигателя 8, тормоза 9 и противовесов 10. Управление наземным оборудованием осуществляет ся спещ1альной станцией 1. Станок-качажа, редуктор и приводной двигатель монтируются на металлической раме И, устанавливаемой на бетонном фундаменте 12. Головка балансира 3 имеет канатную подвеску 13, соединенную с полированным штоком 15 с помощью траверс 14. Устье скважины оборудовано устьевой арматурой 16. Сганок-качалка предназначен для восприятия нагрузок, действующих в точке подвеса штанг (ТПП1) в течение насосного цикла, и преобразования вращательного движения ротора приводного двигателя в возвратно-поступательное движение головки балансира. Редуктор 7 предназначен для снижения числа оборотов приводного двигателя 8 и повьш1е-ния крутящего момента на выходном валу, на которюм закреплены кривошипы 6. Кривошипы 6 соединены шатунами 5 с балансиром 2. На входном валу редуктора имеется шкив, соединенный клиноременной передачей со шкивом приводного двигателя 8. В системе имеется также тормоз 9. Приводной двигатель устанавливается и закрепляется на салазках. При необходимости изменения числа качаний балансира заменяется размер шкива на приводном двигателе. Изменение длины хода полирюванного штока 15 (перемещения головки балансира) осуществляется изменением радиуса кривошипа 6 перестановкой шатуна 5, для чего кривошип имеет несколько отверстий. Крюме того, кривошип имеет устройство, позволяющее перемещать вдоль него противовесы 10, добиваясь наилучшего уравновешивания нагрузок, действующих в ТШП.

В настоящее время промьпиленностью выпускается значительное количество типоразмеров станков-качалок (СК), отличающихся грузоподъемностью, длиной хода полирюванного штока и числом качаний, предназначенных для эксплуатации скважин различных категорий.

Устьевая арматура 16 имеет выкидной манифольд, манифольд затрубного пространства, а также сальниковое устройство, через которое проходит полирюванный шток 15.

Подземное оборудование включает колонну штанг 17, предназначенную для передачи возвратно-поступательного движения головки балансира плунжеру 19 глубинного насоса, а также для восприятия нагрузок, действующих на штанги в течение насосного цикла. Имеется колонна НКТ 18, на нижнем конце которой закреплен цилиндр насоса 22. Плунжер глубинного насоса имеет один
