0,0532(2,% [м],

(8.89)

где <2 - объемный расход газа через клапан при нормальных условиях (Рц, Гц), м/с;

Рг - относительная по воздуху плотность газа;

Г - температура в скважине на уровне клапана, К;

Р - давление компримированного газа в затрубном пространстве на уровне клапана, МПа;

ц - коэффициент расхода отверстия седла клапана (может быть принят равным 0,85);

С - коэффициент, равный

ге-1

(8.90)

ге - показатель адиабаты, принятый для углеводородных газов равным 1,25. Тогда коэффициент С таков:

1,8 "

(8.91)

Диаметр отверстия седла клапана d ограничивается критическим отношением давлений при истечении углеводородных газов, при котором скорость течения газа достигает скорости звука

(Л .),,=[2/(ж + 1)Г"". (8.92)

Дляае = 1,25 ( Р),р = 0,555.

Прежде чем рассчитывать d по (8.89), предварительно рассчитывают фактическую величину (Р /PJ; если эта величина меньше критической, то при расчете коэффициента С по (8.91) вместо фактической величины (Р /Р) используют критическую величину (Р/Р) = 0,555; если (P/Pjбольше 0,555, то расчет по (8.91) и (8.89) ведется без офаничений. Диамеф отверстия седла клапана может определяться и по номограммам. Типоразмер газлифтного клапана и его характеристики для конкретных скважинных условий определяют по величине d, выбирая из имеющихся клапан с ближайшим большим в сравнении с расчетным диамефом отверстия седла.



Графический метод. Этот метод базируется на использовании кривых распределения давления в подъемнике при работе подъемника на выбранном режиме (2, или <2„з., на распределении давления газа в затрубном пространстве скважины (при прямой закачке) или давления газа в подъемнике (при обратной закачке), а также на распределении температуры в скважине. Кроме того, необходимо иметь изменение гидростатического давления жидкости по глубине скважины, начиная с величины пластового давления Р Принцип расстановки газлифтных клапанов графическим методом приведен на рис. 8.7. Порядок определения глубины расстановки клапанов следующий. Из точки проводится линия 6, параллельная линии 1 и находится точка пересечения ее с линией 4 - точка flj. Из точки на линии, параллельной оси давления, откладывается перепад давлений в газлифтном клапане АР (точка б). Из точки б параллельно линии 4 проводится линия до пересечения с линией 6 (точка в,), которая и определяет глубину установки первого пускового клапана Н. Линия, проведенная из точки в, параллельно оси давления, пересекает кривую 3 в точке и отсекает на оси глубин глубину Н. Из точки г, проводится линия 7, параллельная линии 1 до пересечения с линией 4 - точка а. При определении глубины установки второго клапана необходимо рассчитать снижение давления газа в затрубном пространстве, чтобы первый клапан закрьыся при открытии второго клапана. Поскольку глубина установки второго клапана еще неизвестна, можно принять такое снижение давления на величину 0,1 МПа (эта величина определена из опыта эксплуатации газлифтных скважин), т.е. снижение давления на уровне второго клапана составит:

АР, = АР, + 0,1 МПа . (8.93)

Из точки flj на линии, параллельной оси давления, откладывается АР, - точка б. Из этой точки проводится линия, параллельная линии 4 до пересечения с линией 7 - точка в, которая и определяет глубину установки второго пускового клапана Н. Линия, проведенная из точки «2 параллельно оси давления, пересекает линию 3 в точке г. Для определения глубины установки третьего пускового клапана вся вышеописанная процедура повторяется; при этом

АР = АР, Ч- 0,1 МПа.

Как видно из рис. 8.7, третий пусковой клапан устанавливается на глубине Н, а рабочий клапан (последний) - на глубине Н.



Длительная практика газлифтной эксплуатации скважин в Западной Сибири показала, что рациональное количество газлифтных клапанов на подъемнике не должно превышать 5-6. Сокращения количества газлифтных клапанов на подъемнике можно добиться соответствующим увеличением давления Р. Следует отметить, что выше изложены лишь основные подходы к расчету расстановки клапанов. Остановимся, хотя и вкратце, на оборудовании газлифтных скважин.

Давление Р, температура Г


нас -заб 7пл пл

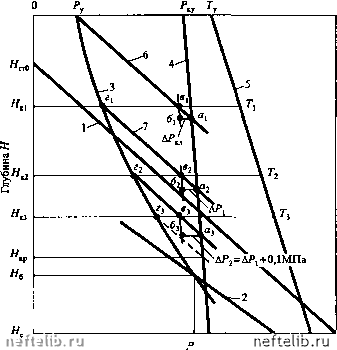

Рис. 8.7. Графический метод расстановки газлифтных клапанов:

1 - гидростатическое распределение давления (столб скважинной жидкости); 2 - кривая распределения давления при работе скважины с забойным давлением Р (фоитаиироваиие); 3 - кривая распределения давления в подъемнике газлифтной скважины, работающей с давлением на устье Р; 4 - распределение давления компримированного газа, когда его давление иа устье Р; 5 - распределение температуры по глубине скважины; а.-б, =ДР..
