- возникновение дополнительного взаимодействия между изогнутой частью колонны штанг и ограничивающими ее насосно-ком-прессорными трубами при ходе штанг вниз, а также между изогнутой частью колонны НКТ и штангами при ходе штанг вверх;

- возникновение в течение насосного цикла изменений в ходе плунжера.

Ниже рассмотрим только изгиб штанг, т.к. изгиб колонны НКТ достаточно полно изложен в технической литературе. При определенных допущениях:

- колонна штанг рассматривается как однородный стержень постоянного диаметра;

- длина изогнутого участка равна длине сжатого участка штанг;

- изогнутый участок имеет форму винтовой спирали постоянного закручивания с переменным шагом, увеличивающимся в направлении от плунжера вверх (рис. 9.9);

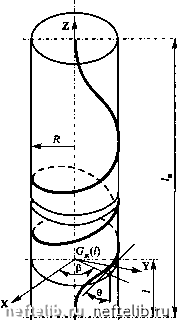

Рис. 9.9. Схематизация изогнутого участка колонны штанг



задача расчета характеристик продольного изгиба сводится к задаче о статической устойчивости однородного вертикального стержня значительной длины и гибкости с закрепленным нижним концом (колонна штанг с плунжером), расположенного внутри кругового цилиндра (колонна НКТ). Решение данной задачи базируется на системе дифференциальных уравнений равновесия (уравнений Кирхгофа).

Ранее доказано, что принцип независимости действия сил для решения задач статики тонких стержней может быть использован в случае, когда величины осевой деформации в сотни раз меньше длины деформируемого стержня, что может быть принято для рассматриваемого нами случая (длина колонны штанг в сотни и более раз больше длины деформируемого участка). Рассматривается следующая схема, моделирующая изогнутый участок штанговой колонны: цилиндрический стержень (колонна штанг) сжат силой и помещен в ограничивающий (вмещающий) цилиндр (колонна НКТ); трение отсутствует.

Для указанной схемы, пренебрегая влиянием условий защемления концов стержня (экспериментальные данные показывают, что условия заделки концов стержня не влияют на характер образующейся винтовой спирали уже па сравнительно небольшом расстоянии от места заделки) и рассматривая равновесие элемента длины деформированного стержня dl относительно осей подвижного естественного трехгранника, можно записать систему уравнений равновесия в скалярной форме:

dF dl

dF dl dF

+ sF,-xF,=-f„ ,

(9.157)

dM. dl

dl dM, dl

-аеМ„=0 ,



где F, М - соответственно внутренние сила и момент, действующие в поперечных сечениях стержня;

/- реакция ограничивающего цилиндра, приходящаяся на единицу длины стержня;

п, b,t - оси подвижного естественного трехгранника, соответственно: главная нормаль, бинормаль и касательная;

ае, X - соответственно кривизна и кручение пространственной линии (проекции угловой скорости вращения естественного трехгранника на бинормаль и касательную; проекция угловой скорости вращения естественного трехгранника на главную нормаль равна нулю);

F, F F;/„, Д,/,; М,, М,, М, - соответственно проекции соответствующих усилий {F и/) и моментов (М) на оси естественного трехгранника.

Если пренебречь влиянием на изгиб кручения и сжатия и для малых углов наклона 0, можно записать следующую зависимость, которая и будет положена в основу дальнейщего рассмотрения:

si„>e = %, (9.159)

где 0 - угол, образованный вертикалью и касательной к упругой оси деформированного стержня в точке, находящейся на расстоянии / от плунжера (рис. 9.9);

G(/) - сжимающая сила, действующая в данном сечении колонны

Gl) = G-qJ; (9.160)

G - осевая сжимающая сила, действующая на колонну щтанг у плунжера;

9шт ж - единицы длины щтанг в жидкости (продукции скважины);

R - радиус винтовой спирали, форму которой принимает изогнутый участок колонны щтанг;

Е - модуль Юнга материала щтанг;

/ - экваториальный момент инерции поперечного сечения исследуемого стержня.

Величины RuJ вычисляются по следующим зависимостям:

R=zZA (9.161)
