Критическое значение параметра Коши ф является границей допустимых режимов работы установки и записывается в соответствии с (9.62) следующим образом:

Ф.=, (9.69)

где «р - критическое число качаний при ходе вверх.

Как уже отмечалось, параметр Коши может быть использован и для разделения режимов работы установки на статические и динамические. Совершенно очевидно, что для такого разделения необходимо принять определенную числовую величину параметра Коши. Примем, что к статическим режимам относятся такие, для которых фактор динамичности меньше 0,5, а к динамическим - те, для которых m > 0,5. Таким образом, фаницу между статическими и динамическими режимами по параметру Коши можно установить, принимая п в выражении (9.62) равным 0,5 п и обозначая его п:

% = (9-70)

В результате получаем:

<Р,=. (9.71)

где ф - граничная величина параметра Коши.

Если фф < ф, то режим работы установки статический; если же Фф > ф , то режим работы установки динамический (фф - фактический параметр Коши для рассматриваемого режима работы установки, рассчитываемый по выражению (9.62)).

Подставляя из (9.67) в зависимость (9.71), окончательно получаем:

Ф, =2,217-

(1 + /0. (9.72)

Как показывают расчеты, для наиболее распространенных условий работы штанговых установок при эксплуатации скважин граничная величина парамефа Коши может бьтгь ориентировочно принята равной Ф = 0,4. (9.73)

9.3.8. НАГРУЗКИ, ДЕЙСТВУЮЩИЕ НА КОЛОННУ ШТАНГ

Для выяснения нагрузок, действующих на колонну штанг (в ТПШ) в течение насосного цикла, рассмотрим схему, представлен-



ную на рис. 9.7. В общем случае на колонну щтанг действуют следующие нагрузки (при ходе вверх):

1. От собственной силы тяжести шганг в смеси (жидкости) - G,, .

2. От силы тяжести смеси (жидкости) в колонне НКТ - G .

3. От давления на устье в колонне НКТ - G.

4. От трения колонны щтанг о НКТ, плунжера в цилиндре, а также от гидродинамического трения продукции скважины в трубах - Gp (при ходе вверх), G (при ходе вниз).

Направление указанных сил совпадает с направлением ускорения свободного падения. Кроме этих сил, на колонну щтанг (плунжер) действуют следующие силы с противоположным знаком:

5. От давления в затрубном пространстве скважины - G.

6. От сипы тяжести жидкосга (смеси) в затрубном пространстве-G . При ходе щтанг (плунжера) вверх всасывающий клапан открыт,

а нагнетательный - закрыт и нагрузка, действующая на плунжер (щтанги) со стороны НКТ (труб) G, такова (см. рис. 9.7):

G = G + Gp, (9.74)

а со стороны затрубного пространства G:

G=(G„.3 + GJ. (9.75)

При ходе щтанг (плунжера) вниз нагнетательный клапан открыт, а всасывающий - закрыт и нагрузки, действующие на плунжер (щтанги) как со стороны НКТ (труб) G, так и со стороны затрубного пространства G, равны нулю. При этом такте (нагнетания) нафузка (G - GJ действует на колонну НКТ (труб).

Силы, рассмофенные выще, являются преобладающими при статическом режиме работы установки. При динамическом режиме, кроме рассмотренных, существенными являются следующие силы:

1. Инерционные - G„.

2. Вибрационные - Gg.

Таким образом, при ходе вверх максимальная нагрузка, действующая в ТПШ, такова:

G =G +G +G +G -G -G + G + G (9.76)

макс шт.см СМ.Т ру тр рз см.э ип виб V"/

При ходе вниз нафузка, действующая в ТПШ, минимальна и такова:

G,,.. = G,,„..-G:p-G„,,-G. (9.77)

При ходе вниз нагрузка (G - GJ действует на колонну НКТ, т.к. всасывающий клапан закрыт, а нагнетательный клапан открыт.



Рассмотрим более подробно нагрузки, действующие в ТПШ при статическом режиме работы установки.

Нагрузка от веса штанг в смеси (при необходимости здесь же можно учесть дополнительно вес пластинчатых скребков, центраторов и др., вес отложившегося парафина и т.д.) будет:

С„..с„=/Я,пР, (9.78)

где f - площадь поперечного сечения колонны штанг, м; Я - длина колонны штанг, м; р - плотность материала штанг, кг/м; g - ускорение свободного падения, м/с;

b - коэффициент плавучести штанг в смеси (при Р = Щ

Ршт-Ра

(9.79)

р - средняя плотность смеси (жидкости) в колонне НКТ, кг/м

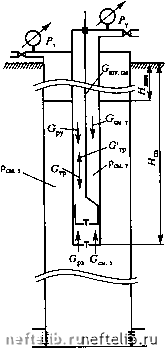

Рис. 9.7. К расчету нагрузок, действующих иа колонну штанг
