ращаются или минимизируются условия образования языков обводнения и прорывы закачиваемой воды в добывающие скважины. При этом расстояние от ряда нагнетательных скважин до первого ряда добывающих не должно существенно отличаться от 1,5-2,0 км.

Условия, благоприятные для применения законтурного заводнения:

- высокая гидропроводность и пьезопроводность пласта, что обуславливает хорошую гидродинамическую связь нефтенасыщенной области с областью искусственного питания (ряд нагнетательных скважин);

- пласт однородный;

- пластовое давлениеР, больше давления насьпценияР, ,Р, > Р,;

- отсутствие газовой шапки;

- значительные запасы нефти;

- определенная вязкость нефти в пластовых условиях;

- отсутствие тектонических нарушений (сбросов, взбросов и др.);

- сравнительно небольшие по размерам залежи нефти, когда отношение нефтенасыщенной площади залежи к длине контура нефтеносности не превышает 2 км.

Совершенно очевидно, что наилучшие показатели законтурного заводнения будут получены при соблюдении всех вышеперечисленных условий, хотя на практике это не всегда возможно.

К недостаткам законтурного заводнения относятся:

- невысокий КЛД процесса, т.к. давление нагнетания должно быть достаточным для преодоления сравнительно больших фильтрационных сопротивлений между рядами нагнетательных и добывающих скважин, расстояние между которыми может достигать 2 км;

- повышенный расход воды за счет оттока ее в область питания (за линию нагнетательных скважин);

- вероятность образования языков и конусов обводнения.

Языки обводнения образуются в реальных пластах вследствие неоднородности их строения. Если на залежи имеются зоны повышенной проницаемости (рис 4.3 а), в этих зонах регулярное перемещение фронта вытеснения нарушается и начинается образование языков обводнения, которые трансформируют внешний контур нефтеносности. Добывающие скважины, которых достиг язык обводнения, резко обводняются, что отрицательно сказывается на процессе выработки запасов. В этом случае необходимо регулировать режимы работы как обводняющихся добывающих скважин, так и скважин расположен-



ных рядом, а также существенно ограничивать давление и объем закачиваемой воды в нагнетательные скважины, которые являются причиной обводнения добывающих, и кроме того, изменяют режимы работы других, рядом расположенных нагнетательных скважин.

Образование конусов обводнения связано с трансформацией водонефтяного контакта (рис. 4.3 б). Когда трансформирующийся ВНК достигает скважины, наступает первая стадия обводнения. Со


Kpoi

1ВЛЯ


ВНК

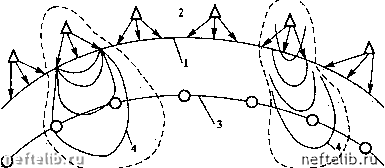

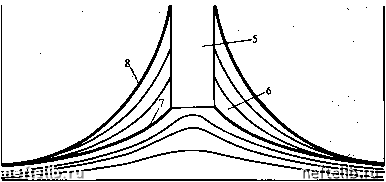

Рис. 43. Схематическое представление образования языков (а) и конуса (б) обводнения: ( - зоны повышенной проницаемости;

1 - внешний контур нефтеносности; 2 -ряд нагнетательных скважин; 3 - ряд добывающих скважин; 4 - языки обводнения; 5 - добывающая скважина; б - конус обводнения; 7 - первая стадия обводнения скважины; 8 - вторая стадия обводнения скважины



временем ВНК достигает кровли пласта (П стадия обводнения), и скважина обводняется полностью. Из схемы рис. 4.3 б видно, что в этом случае значительные объемы нефти в окрестности скважины остаются неизвлеченными и текущий коэффициент нефтеотдачи снижается. Существуют определенные способы предотвращения, либо регулирования процесса конусообразования.

4.6.2. ПРИКОНТУРНОЕ ЗАВОДНЕНИЕ

Приконтурное заводнение рекомендуется применять в тех случаях, когда реализация законтурного заводнения невозможна, на-


Чистонефтяная зона

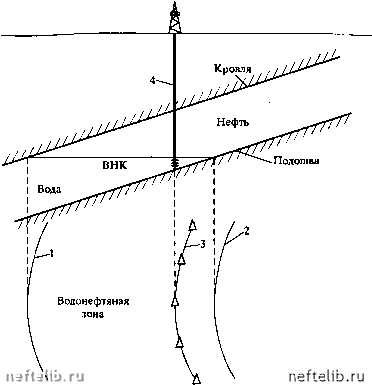

Рис. 4.4. Схема реализации нрикоитуриого заводнения:

1 - внешний контур нефтеносности; 2 - внутренний контур нефтеносности; 3 - ряд нагнетательных скважин; 4 - нагнетательная скважина
