никающими при подъеме смеси до устья по мере насыщения ее свободным газом. Физически явление представляет собой барботаж газа через столб жидкости.

Во-вторых, когда V> (работа подъемника заточкой 4). Физически этот случай работы подъемника отражает движение газа, причем вся энергия расходуется на преодоление сил трения (весом газа пренебрегают).

Работа на режиме > О осуществляется между точками 1 и 4. Начиная от точки 1, рост объемного расхода газа F приводит к росту объемного расхода жидкости q, что связано со снижением плотности смеси р и незначительным увеличением потерь на трение. При этом градиент суммарных энергетических затрат снижается. В данном случае снижение плотности смеси р. при увеличении V оказывается преобладающим по сравнению с ростом потерь на трение. Это явление наблюдается до точки 3, в которой суммарный градиент потерь невысок, а объемный расход жидкости максимален. Начиная от точки 3, увеличение объемного расхода газа Fпpивoдит к снижению объемного расхода жидкости q, что связано со значительным ростом потерь на скольжение и трение, причем незначительное снижение плотности смеси не компенсирует их роста. Суммарный градиент потерь возрастает, что ведет к снижению дебита жидкости.

Рассмотрим возможный характер изменения давления по длине подъемника для различных режимов его работы.

При рассмотрении постоянными остаются следующие параметры: длина подъемника Н, давления Р, и Р.

1. Для начального режима работы подъемника (q„.,= О, F, > 0) объемный расход газа изменяется от О до F,. При этом изменение градиентов давления по длине подъемника соответствует зависимости = ,„.,=0, т.е. увеличение V соответствует снижению (рис. 6.24 для 0). Причем такой характер изменения = ДF) будет справедливым до вполне определенного значения F,. При F > F, градиенты давления начнут увеличиваться, т.е. на кривой распределения давления Р = f(H) при значении F, будем иметь точку перегиба.

2. При работе подъемника на режиме q объемные расходы газа будут большими, чем при = 0. Вследствие этого градиенты давления в нижней части подъемника станут соответственно меньшими. По мере снижения давления в подъемнике объемный расход газа увеличится, что вызывает увеличение градиентов давления. На кривой распределения давления появится точка перегиба.



3. При работе подъемника на режиме q объемный расход газа возрастает. Поэтому в нижней части подъемника градиенты давления будут еще меньщими, чем при q, а точка перегиба появится раньще.

4. Для режима q за счет полного вытеснения жидкости в верхней части подъемника по нему движется газ с большой скоростью и распределение давления происходит по закону движения газа.

Характер изменения давления для рассмотренных режимов работы подъемника представлен на рис. 6.28.

Из рассмотрения возможного характера распределения давления по длине подъемника, особенно для режимов работы в оптимальной области (между q и можно принять линейное распределение давления, на основании чего из уравнения (6.265) для элементарного подъемника можно получить уравнение движения смеси в длинном подъемнике.

Давление i"

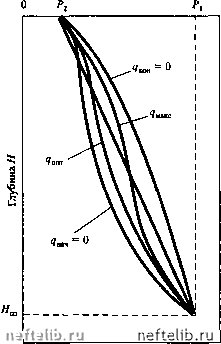

Рис. 6.28. Характер изменения давления в нодъемнике при различных режимах его работы



Итак, для получения средних условий движения смеси в длинных подъемниках принимаем линейный закон распределения давления в виде:

(6.271)

6.16. УРАВНЕНИЕ ДВИЖЕНИЯ СМЕСИ В ДЛИННЫХ ПОДЪЕМНИКАХ ( УРАВНЕНИЕ А.П. КРЫЛОВА)

Для принятого закона распределения давления в подъемнике по уравнению (6.271) переход от элементарного подъемника к длинному может быть выполнен путем замены и F через средние значения £ и F .

Если принять изотермический закон расширения газа в длинном подъемнике, то можно записать:

С учетом уравнения (6.271) получим:

Рг{Р.-Рг)

(6.272)

Средний объемный расход газа V найдем следующим образом:

Р,+-{Р,-Р,)

= УЛ

P2-j{P.-P2)

А.„ (Р-Рг) Рг

(6.273)

Среднее значение градиента суммарных потерь в длинном подъемнике будет:

(6.274)

Подставляя значения (6.273) и (6.274) в уравнение (6.265), получим:
