строя. Чтобы предотвратить это явление и сократить простои скважины, пофужной насос оборудуют обратным клапаном.

С другой стороны, наличие обратного клапана при подъеме погружного агрегата не позволяет жидкости стекать из колонны НКТ. Подъем установки проводят, когда колонна НКТ заполнена скважинной продукцией, которая выливается на устье, создавая сверхтяжелые условия работы бригаде подземного ремонта и нарушая все условия обеспечения безопасности жизнедеятельности, противопожарной и экологической защиты, что недопустимо. Поэтому пофужной насос оборудуют так называемым сливным клапаном.

Сливной клапан размещается в специальной муфте, соединяющей между собой насосно-компрессорные фубы, и представляет собой, как правило, бронзовую трубку, один конец которой запаян, а другой, открытый конец, на резьбе вворачивается в муфту изнутри. Сливной клапан располагается горизонтально по отношению к вертикальной колонне НКТ. При необходимости подъема установки из скважины в колонну НКТ сбрасывается небольшой груз, который обламывает бронзовую фубку сливного клапана, и жидкость из НКТ при подъеме сливается в зафубное пространство.

Электрический кабель предназначен для подачи питающего напряжения на клеммы погружного элекфодвигателя. Кабель фех-жильный, с резиновой или полиэтиленовой изоляцией жил и сверху покрыт металлической броней. Поверхностное бронирование кабеля осуществляется стальной оцинкованной профилированной лентой, что предотвращает токоведущие жилы от механических повреждений при спуске и подъеме установки. Выпускаются кабели круглые и плоские. Плоский кабель имеет меньшие радиальные габариты. Кабели зашифрованы следующим образом: КРБК, КРБП, КПБК, КПБП - кабель с резиновой изоляцией, бронированный, круглый; кабель с резиновой изоляцией, бронированный, плоский; кабель с полиэтиленовой изоляцией, бронированный, круглый; кабель с полиэтиленовой изоляцией, бронированный, плоский.

Жилы медные, с различным сечением; например, КПБП 3x16: кабель с полиэтиленовой изоляцией, бронированный, плоский, фех-жильный с площадью поперечного сечения каждой жилы 16 мм1

Кабель крепится к колонне НКТ в двух местах: над муфтой и под муфтой. В настоящее время преимущественно применяются кабели с полиэтиленовой изоляцией.



Автотрансформатор предназначен для повышения напряжения, подаваемого на клеммы погружного электродвигателя. Сетевое напряжение составляет 380 В, а рабочее напряжение электродвигателей в зависимости от мошности изменяется от примерно 400 В до 2000 В. С помошью автотрансформатора напряжение промысловой сети 380 В повышается до рабочего напряжения каждого конкретного погружного электродвигателя с учетом потерь напряжения в подводяшем кабеле. Типоразмер автотрансформатора соответствует мощности используемого погружного электродвигателя.

Станция управления предназначена для управления работой и защиты УЭЦН и может работать в ручном и автоматическом режимах. Станция оснащена необходимыми контрольно-измерительными системами, автоматами, всевозможными реле (максимальные, минимальные, промежуточные, реле времени и т.п.). При возникновении нештатных ситуаций срабатывают соответствующие системы защиты, и установка отключается.

Станция управления выполнена в металлическом ящике, может устанавливаться на открытом воздухе, но часто размещается в специальной будке.

Следует отметить, что созданы установки пофужных ценфобеж-ных элекфонасосов, спускаемых в скважину на кабель-канате (без использования колонны НКТ). Обладая определенными преимуществами по сравнению с классической установкой, установка на кабель-канате имеет и серьезные недостатки: необходимость использования сложного шлипсового пакера, на который действует нафузка от веса самой установки и от поднимаемой продукции, т.к. подъем продукции происходит по обсадной колонне; более тяжелые условия работы пофужного афегата, находящегося под давлением системы нагнетания; сложность борьбы с твердыми отложениями (парафин, соли) в обсадной колонне; более тяжелые условия работы кабель-каната, находящегося под давлением на выкиде насоса. В настоящее время эти установки для добычи нефти не применяются.

9.4.2. ХАРАКТЕРИСТИКИ ПОГРУЖНЫХ ЦЕНТРОБЕЖНЫХ НАСОСОВ

Графические зависимости напора Я, КПД г и потребляемой мошности N от подачи погружного центробежного насоса Q называются характеристиками насоса. Характеристики насоса снимаются при испытании на технической воде плотностью 1000 кг/м



и вязкостью 1 мПа-с и представляются в специальной литературе в виде графиков: Q-Н, Q-Л, Q-г\ (рис. 9.26). Введем следующие обозначения:

- Q„„ - подача насоса на оптимальном режиме работы, м7сут;

- Qf-Q2 - рациональная область работы насоса, м/сут;

- (Э„ - режим нулевой подачи;

- Я„ - напор на режиме оптимальной подачи, м;

- -- напоры в рациональной области подач, м;

- Я„ - напор на режиме нулевой подачи, м;

- - мощность холостого хода (при Q = 0), кВт;

- Л„акс - максимальный КПД насоса при Q, %;

- rii = TI2 - минимальный КПД насоса в рациональной области, %. Видно, что наивысший КПД насоса достигается при работе на

оптимальной подаче Q. Чтобы закрыть эксплуатационные условия огромного количества добывающих скважин по производительности, промышленность должна выпускать огромную номенклатуру погружных насосов, что нереально. Поэтому условимся, что каждый типоразмер выпускаемого насоса может работать в определенном диапазоне подач Q,-Q, правда, с меньшим, чем г) КПД. Рациональная область работы насоса может быть определена для каждого типоразмера насоса, с допущением, что КПД в этой обла-


0 Ql Qom Q2 е.м/сут

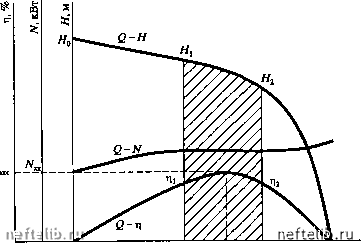

Рис. 9.26. Характеристики погружною центробежного насоса
