1. Рабочая жидкость под давлением силового поверхностного насоса подается к соплу струйного насоса через затрубное пространство, а смешанный поток поднимается на поверхность по колонне НКТ. Такая схема (прямая) наименее благоприятна, т.к. высокое давление рабочей жидкости действует на внутреннюю стенку обсадной колонны, нередко приводя к нарушению ее герметичности в резьбовых соединениях.

2. Рабочая жидкость под давлением силового насоса подается к соплу струйного насоса через колонну НКТ, а смешанный поток поднимается на поверхность по затрубному пространству (обратная схема).

На рис. 10.8 представлена схема стационарной части погружного оборудования СНУ, спускаемой на колонне НКТ вместе с пакером. Эта часть включает колонну НКТ 1, корпус 2 струйного насоса, па-

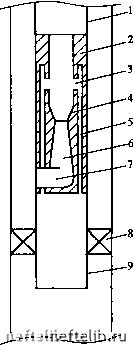

Рис. 10.8. Схема стационарной части погружного оборудования струйной насосной установки:

1 - колонна НКТ; 2 - корпус насоса; 3 - радиальные каналы; 4 - посадочный конус; 5 - каналы подвода инжектируемой жидкости; 6 - диффузор насоса; 7 - радиальные отверстия; 8 - пакер; 9 - приемный патрубок



кер 8 и приемный патрубок 9. В корпусе 2 струйного насоса вьгаол-нены радиальные каналы 3, сообщающие полость посадочного конуса 4 с каналами 5 подвода инжектируемой жидкости, а также размещен диффузор 6, сообщающийся радиальными отверстиями 7 с затрубным пространством скважины. Подпакерное пространство соединено с насосом патрубком 9.

Эффективная эксплуатация скважин СНУ зависит от герметичности основных элементов погружного оборудования. При любой компоновке погружного оборудования образуется три смежных полости с различными давлениями движущихся в них жидкостей: подпакер-ная полость, полость НКТ и полость затрубного пространства При этом каждая из полостей связана с погружным струйным насосом. Так, например, для однотрубной обратной схемы СНУ с пакером по колонне НКТ к струйному насосу движется рабочая жидкость под высоким давлением; в подпакерном пространстве-инжекгируемая жидкость низкого давления; в затрубном пространстве - смешанный поток рабочей и инжектируемой жидкости, давление в котором определяется гидравлическими сопротивлениями и весом гидростатического столба смешанного потока. Исходя из изJюжeннoro, герметштость элементов погружного оборудования является одним из важных условий нормальной работы СНУ. Поэтому контроль герметиадости системы является основной операцией при запуске СНУ в работу.

Сложность данной операции для упомянутой однотрубной схемы СНУ состоит в том, что погружной струйный насос имеет нормально открытые отверстия для вькода смешанного потока. Таким образом, при неработающей СНУ затрубное пространство всегда гидравлически связано с полостью НКТ и подпакерным прюстранством. Это означает, что создание опрессовочного давления только в одной из этих полостей невозможно без применения специального погружного опрессовочного устройства; при этом раздельная опрессовка этих полостей является необходимым условием поиска и определения возможных источников негерметичности. Кроме того, особенностью опрес-совки пакера является то, что в зависимости от поглощающей способности прюдуктивного пласта опрессовочное давление на пакер необходимо подавать снизу (в подпакерное пространство) или сверху (в надпакерное затрубное пространство). Именно поэтому опрессовочное устройство должно обеспечивать раздельный и последовательный контроль герметичности погружного оборудования СНУ. Такое опрессовочное устройство разработано фирмой «Инжектор».



На рис. 10.9 представлены компоновки погружного оборудования при опрессовке пакера сверху (рис. 10.9 а) и снизу (рис. 10.9 б). В посадочном конусе 4 корпуса насоса 2 размещено спускаемое оп-рессовочное устройство, включающее в себя сердечник 15 и подъемный узел 14. На поверхности сердечника имеются два уплотнитель-ных элемента 20 и кольцевая проточка 18, которая с помощью радиальных отверстий 19 сообщается с центральным каналом 17 сердечника. Подъемный узел 14 имеет осевой канал 12, фильтр И, ло-вильную головку 10, съемный центратор 13 и крепится к сердечни-

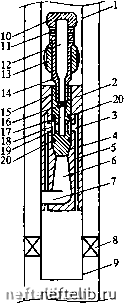

Рнс. 10.9. Схема погружной струйной насосной установки:

а - при опрессовке пакера сверху; б - при опрессовке пакера снизу; 1 - колонна НКТ; 2 - корпус погружного насоса; 3 - радиальные каналы; 4 - посадочный конус; 5 - каналы подвода инжектируемой жидкости; 6 - диффузор; 7 - радиальные отверстия; 8 - пакер; 9 - приемный патрубок; 10- ловильная головка; И - фильтр; 12 - осевой канал; 13 - центратор; 14 - подъемный узел; 15 - сердечник; 16 - съемная заглушка; 17- центральный канал серлечннка; 18 - кольцевая проточка; 19 - радиальные отверстия сердечника; 20 - уплопштельные элементы
