медным листовым покрытием. При подрыве заряда медная облицовка заряда расплавляется, смешивается с газами и в виде газометаллической фокусированной струи прорезает канал в колонне, цементном камне и горной породе. Давление в струе достигает 0,3 млн. МПа, а скорость ее - 8 км/с. При этом образуется перфорационный канал длиной до 350 мм и диаметром до 14 мм. Кумулятивные перфораторы делятся на корпусные и бескорпусные (ленточные), но снаряды в них располагаются всегда горизонтально.

В настоящее время кумулятивная перфорация является наиболее распространенной, т.к. позволяет в широком диапазоне регулировать характеристики зарядов, подбирая наилучшие для каждого конкретного продуктивного горизонта.

Вместе с тем всем взрывным методам присущи определенные недостатки, некоторые из которых являются весьма существенными. Так как при взрыве создается высокое давление и возникает ударная волна, в обсадной колонне и особенно в цементном камне возникают нарушения, связанные с трещинообразованием, нарушением связи цементного камня с горными породами и обсадной колонной и потерей герметичности заколонного пространства. В процессе эксплуатации скважины это приводит к заколонным перетокам.

Перфорационные каналы, создаваемые при взрьшных методах, имеют уплотненные стенки, а сами каналы засорены не только продуктами взрыва, но и различными разрушающимися деталями (герметизирующая резина, фрагменты ленты ленточных перфораторов и др.). При удачной пулевой перфорации в конце перфорационного канала находится пуля, что снижает эффективность фильтрации флюида. При неудачной пулевой перфорации пули застревают в колонне или цементном камне. В любом случае при взрывных методах перфорации на внутренней поверхности обсадной колонны образуются заусенцы, осложняющие или делающие невозможным проведение исследовательских работ в скважине спускаемыми измерительными приборами.

2. Среди возможных гидродинамических методов вторичного вскрытия наиболее интересной на сегодня является гидропескоструйная перфорация, входящая в арсенал средств и методов нефтегазодобывающего предприятия. Так как этот метод является не только методом перфорации, но и методом искусственного воздействия на ПЗС, то рассмотрим его более подробно ниже.



3. Механический метод перфорации является сравнительно новым и осуществляется сверлящим перфоратором, представляющим из себя, по существу, электрическую дрель. Этот перфоратор представляет собой корпус с электромотором. Сверло расположено в корпусе горизонтально. В связи с этим выход сверла определяется диаметром корпуса, что в ряде случаев является недостаточным.

При этом методе вторичное вскрытие осуществляется сверлением отверстий диаметром 14-16 мм; при сверлении обсадной колонны давление на цементный камень является малым, и он не повреждается. При соответствующем выходе сверла просверливаются не только обсадная колонна и цементный камень, но и часть горной породы. Поверхность такого канала является гладкой, а горная порода не уплотненной. Отсутствуют заусенцы и на внутренней поверхности обсадной колонны.

Как показало промышленное использование сверлящих перфораторов, они не повреждают цементного камня и не нарушают герметичности заколонного пространства, позволяя эффективно вскрывать продуктивные горизонты вблизи водонефтяного потока, избегая преждевременного обводнения скважин, которое неизбежно при взрывных методах. Недостатком сверлящего перфоратора является ограниченный выход сверла. Это не всегда обеспечивает эффективное вскрытие, особенно при эксцентричном расположении обсадной колонны в цементном камне, что характерно для наклонно-направленных скважин.

4. К химическим методам перфорации можно отнести такие, при которых вторичное вскрытие происходит за счет химической реакции, например, металла с кислотой. Рассмотрим следующую технологию вторичного вскрытия.

Обсадная колонна длиной, равной толщине продуктивного горизонта или необходимому интервалу вскрытия, просверливается в соответствии с выбранной плотностью перфорации до спуска ее в скважину (на поверхности). Просверленные отверстия закрываются, например, магниевыми пробками, длина которых равна сумме толщины обсадной колонны и толщины цементного кольца. Затем обсадная колонна спускается в скважину и производится ее цементирование. После схватывания цементного раствора в скважину закачивается расчетное количество раствора соляной кислоты, которое продавливается до интервала вскрытия. Взаимодействие солянокислотного раствора с магниевыми пробками приводит к их



растворению, и через определенное время магниевые пробки растворяются полностью, раскрывая просверленные в обсадной колонне отверстия и отверстия, образовавшиеся в цементном камне. В результате этого создается хорошая гидродинамическая связь призабойной зоны с полостью скважины.

Таким образом, рассмотренные методы вторичного вскрытия, технологии и техника их реализации являются многообразными, но не существует ни одного, который бы не обладал определенными, а иногда и существенными, недостатками.

1.10. ГИДРОПЕСКОСТРУЙНАЯ ПЕРФОРАЦИЯ

Гидропескоструйная перфорация (ГПП) относится не только к методам вторичного вскрытия, но и к эффективным методам искусственного воздействия на призабойные зоны скважин с целью управления продуктивностью или приемистостью. Основой гидропескоструйной перфорации является использование кинетической энергии жидкостно-песчаных струй, формируемых в насадках специального аппарата - гидропескоструйного перфоратора. Высокоскоростные (до п 100 м/с) жидкостно-песчаные струи обладают абразивным действием, что позволяет направленно и эффективно

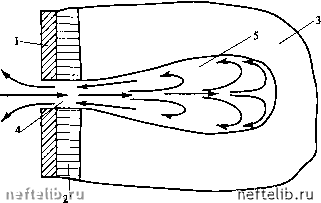

Рис. 1.11. Схема образования грушеобразной каверны в народе при гидронескоструйной перфорации:

I - обсадная колонна; 2 - цементный камень; 3 - горная порода; 4 - круглое отверстие; 5 - грушеобразная кавериа
