нулевой обводненности продукции (точка А), а также предельную обводненность при которой еще возможно фонтанирование. Как следует из рис. 7.7, предельная обводненность составляет и,,, = 0,4 (точка Б). При этом скважина будет фонтанировать с дебитом при забойном давлении Рд. В случае несовпадения индикаторной диаграммы для данной обводненности с характеристической кривой той же обводненности предельная обводненность, при которой еще возможно фонтанирование, определяется интерполяцией.

Резюмируя вышеизложенное, констатируем: кривые распределения давления в подъемнике могут служить основой для расчета процесса фонтанирования и определения всех характеристик работы фонтанной скважины.


Подача (дебит) Q

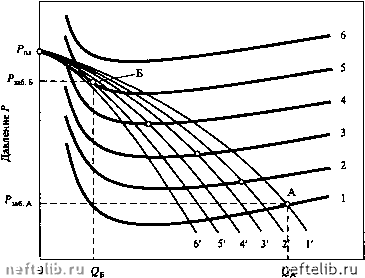

Рис. 7.7. Характеристические кривые в зависимости от обводиенности продукции

при (Pj, d, Щ = const:

1-6 - обводиеиность продукции соответственно 0; 0,1; 0,2; 0,3; 0,4; 0,5; 1 - 6 - индикаторные диаграммы скважины соответственно при обводненности продукции 0; 0,1; 0,2; 0,3; 0,4; 0,5



7.7. ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ И ПРОДЛЕНИЕ ПЕРИОДА ФОНТАНИРОВАНИЯ

Максимальное использование природной энергии при фонтанировании скважины позволяет повысить коэффициент полезного действия процесса подъема. Особое значение это имеет для растворенного газа, выделяющегося из нефти. Начало выделения газа из раствора характеризуется давлением насыщения определяеьюго при РУТ исследовании. Стандартная процедура определения Р,, связана с интенсивным перемешиванием пробы магнитной мешалкой, т.е. с определенной степенью турбулентности раствора.

С определенной долей уверенности можно предполагать, что в реальных скважинах степень турбулентности продукции не всегда совпадает с турбулентностью пробы нефти при PVT исследовании. Если турбулентность в скважине меньше, чем в бомбе PVT, вьщеле-

ДавлениеЯ

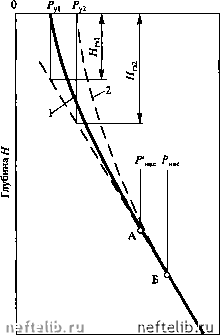

Рис. 7.8. Криваа распрсдслепиа давления в подъемнике: 1 - до ликвидации метастабильного состоания; 2 - после его ликвидации



ние газа в скважине может начаться при меньшем давлении, что наглядно видно из рис. 7.8 (кривая 1): точка Б соответствует давлению насыщения Р, определенному в бомбе PVT\ точка А соответствует давлению насыщения PJ в подъемнике и определяется отклонением распределения давления от линейного. Совершенно очевидно, что давление насыщения, определенное в бомбе PVT при стандартных условиях Р должно бьггь скорректировано на температуру в подъемнике Р„,. Разность давлений насыщения составляет hP\

.=P,-PL (7.109)

и зависит от так называемого метастабильного состояния продукции скважины (запаздывания выделения газа из раствора).

Повышение эффективности фонтанирования, как следует из вышеизложенного, возможно за счет ликвидации метастабильного состояния раствора путем использования скважинных турбулиза-торов потока, устанавливаемых на определенной глубине внутри подъемника. Схема одной из возможных конструкций турбулиза-тора потока представлена на рис. 7.9.

Для пояснения принципа действия турбулизатора потока примем следующие допущения:

- Расстояние между сечениями 1-1 и 2-2 несоизмеримо мало в сравнении с длиной подъемника.

- Необратимыми потерями энергии между этими сечениями пренебрегаем.

- Энергия положения в сечениях 1-1 и 2-2 одинакова.

В соответствии с уравнением Бернулли запишем баланс энергий в сечениях 1-1 и 2-2:

где Р,, Pj - соответственно давления в сечениях 1-1 и 2-2, Н/м; - соответственно скорости потока в сечениях 1-1 и 2-2, м/с; - плотность жидкости (продукции скважины), кг/м. Как видно из рис. 7.9, внутренний диаметр подъемника обозначен через й?,, а минимальный диаметр сопла - d. При принятых допущениях сумма потенциальной и кинетической энергий в сечениях 1-1 и 2-2 не изменяется, но изменяется их соотношение. В сечении 2-2 кинетическая энергия в сравнении с таковой в сече-
