6.18. ХАРАКТЕРИСТИКА ПОДЪЕМНИКА

Характеристикой подъемника называют графическую зависимость дебита жидкости q в функции объемного расхода газа V, т.е. q=f(n

Как следует из выражения (6.265), для постоянного диаметра подъемника (d = const) его характеристика определяется постоянным значением .

На рис. 6.25 представлены характеристики подъемника постоянного диаметра для различных значений градиентов давлений . Анализ этих зависимостей показывает, что дебит жидкости для данного диаметра подъемника при постоянном расходе газа определяется только параметром ; к тому же при возрастании растет и дебит.

Влияние диаметра подъемника на его характеристику для постоянного значения проследим по рис. 6.26: по мере увеличения диаметра подъемника область его работы (дебит жидкости и расход газа) также увеличивается.

Для реальных длинных подъемников форма характеристики подъемника не изменяется. Рассмотрим более подробно характеристику подъемника, представленную на рис. 6.27.

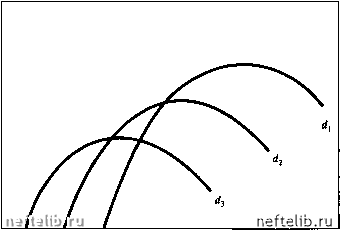

Рис. 6.26. Влияние диаметра труб на характеристику подъемника при 4 = const; d> d> rf.



На ней можно отметить четыре характерные точки - 1,2,3 и 4.

Точка 1 называется точкой начала выброса. Количество газа F в данном случае является тем минимально необходимым объемным расходом, при котором уровень смеси поднимается до устья (от точки О до точки 1 происходит процесс насыщения жидкости свободным газом).

Точка 2 называется точкой оптимальной работы подъемника (q,„). Для рассматриваемого подъемника (d, =const) условия подъема жидкости в любой точке характеристики одинаковы, однако энергетические затраты существенно различны.

Затраченная мощность для элементарного лифта составляет:

"Нм

W = {q +V)dP [-

или с учетом, что G=Vlq, получим:

W = q {\ + G,,)dP. (6.268)

Затраченная мощность на единицу объемного расхода поднимаемой жидкости будет:

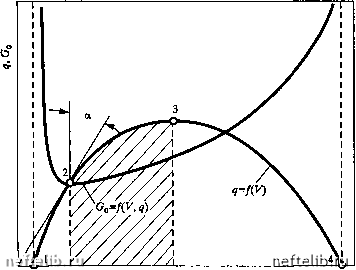

Рис. 6.27. Характеристика подъемника при (d, У = const



(6.269)

Подставляя вместо dP выражение (6.266), для отрезка лифта dh=lM получим:

W,={l + G,)lpg, (6.270)

т.е. удельная затраченная мощность для различных точек характеристики q =f(y) зависит только от удельного расхода газа G„ [нм/м].

Минимальное значение Ж, окажется в точке, для которой также является минимальным, т.е.

0 мин .

Касательная из начала координат к характеристике подъемника дает точку 2, при этом:

G, = - = tga = мин Я

т.е. в данной точке энергетические затраты на подъем единицы жидкости минимальны (КПД максимален), а режим работы подъемника в этой точке оптимальный.

Точка 3 - максимальная точка - указывает ту максимальную производительность q, которую возможно получить на данном подъемнике.

Точка 4 называется конечной точкой; область между точками 2 и 3 - рациональной областью работы подъемника.

Вид характеристики подъемника, представленный на рис. 6.27, обусловлен физическим процессом движения газожидкостной смеси, описываемым уравнением (6.198).

Рассматривая работу газожидкостного подъемника, необходимо отметить два принципиально различных режима его работы:

1. работа на режиме нулевой подачи {q = 0);

2. работа на режиме > О.

Работа на режиме нулевой подачи возможна в двух случаях.

Во-первых, когда У < (работа подъемника в интервале О-1). Потери давления в данном случае обусловлены потерями на преодоление гидростатического веса смеси (жидкости), потерями на скольжение газа и пренебрежимо малыми потерями на трение, воз-
