величиной и не вызывает практического износа клапанов (шариков и седел), а также позволяет откачивать жидкость со значительным содержанием механических примесей.

Теоретические основы расчета вибратора базируются на уравнении незатухающих линейных колебаний, имеющего вид:

G dx

. + = 0, (9.342)

где G - сила от веса колонны НКТ, Н;

X - линейное перемещение колонны НКТ, м; к - коэффициент упругости системы, (Нс)/м. Обозначая G/g = /п и разделив (9.342) на т, получим:

2 1

При решение уравнения (9.343) имеет вид:

A: = C,coscoG + C2sincoG, (9.344)

где со - угловая скорость вращения эксцентриков, с,

С,, Cj - постоянные, зависящие от начальных условий. Таким образом, в системе возникают гармонические колебания с частотой /. Круговая частота колебаний определяется так:

2 = = "о=, (9.345)

где Т - период колебаний (Т = 1/f),

В = 0/1, (9.346)

/ - удлинение под действием силы G от веса колонны НКТ, м.

Зная круговую частоту со,,, можно определить число оборотов эксцентриков п:

«0=. (9.347)

Частота колебаний системы зависит от параметров системы, а расчет собственной частоты ее колебаний сводится к определению кит. Так как трение в системе приводит к затуханию колебаний, необходимо знать коэффициент затухания Р, который, как правило, определяется опытным путем.



с учетом коэффициента затухания Р критическая круговая частота (О в случае свободного затухания колебаний колонны НКТ будет равна:

(0 = 7(0-р= . (9.348)

Если учитывать возмущающую силу, необходимую для поддержания колебательного процесса и обеспечения резонанса, круговая частота выражается так:

(О, =Va),-2p . 9.349)

Амплитуда вынужденного затухающего колебания >1:

2mpvl,i-p (9-350)

где F - максимальное значение возмущающей силы (Н)

F = C Gen; (9.351)

G - масса эксцентриков, кг;

е - эксцентриситет, м;

п - число оборотов эксцентрика в минуту;

С - размерный числовой коэффициент, с".

На основании вышеизложенных теоретических положений рас-счтываются необходимые данные для построения номофамм определения основных технологических характеристик вибрационного насоса, одна из которых представлена на рис. 9.48. Номофамма связывает следующие парамефы: момент эксценфиков и число их оборотов, высоту подъема жидкости с амплитудой колебаний. Пользование номограммой показано на рис. 9.48 пунктирной линией для высоты подъема жидкости 400 м. Восстанавливая перпендикуляр из этой глубины, определяют точку пересечения с линией 1 (точка А) и находят искомое число оборотов эксценфика в минуту п ~ 167. Затем находят точку пересечения перпендикуляра с линией соответствующей амплитуды (А = 9 мм) - точку Б и определяют моментэксценфиков(=75 Нм).

Практика применения вибрационных насосов для эксплуатации скважин в CII1A показала, что если колонна НКТ спущена в скважину без центраторов, то в колонне возникает боковая вибрация, вызывающая изгиб труб (особенно в муфтовых соединениях). Аварии с трубами вследствие боковой вибрации происходят в большем количестве случаев в нижней части колонны труб, где возникает



максимальная изгибающая сила. С целью ликвидации этого недостатка разработаны специальные центраторы, что позволяет применять вибрационные насосы в наклонно-направленных и искривленных скважинах.

Установлено, что практически не существует предельной глубины, с которой возможна откачка жидкости вибронасосом. При этом при глубинах спуска более 2000 м большая часть веса колонны НКТ может передаваться на обсадную колонну через специальные устройства, устанавливаемые в обсадной колонне.

Основные преимущества вибронасоса следующие:

1. Невысокая стоимость изготовления и эксплуатации.

2. Простота наземного оборудования и малая металлоемкость.

3. Возможность откачки жидкости с песком.

4. Возможность использования в искривленных скважинах.

5. Высокая наработка на отказ.

6. Сравнительно высокий КПД установки.

Но этому насосу присущи и существенные недостатки: 1. Невозможность механической очистки труб от отложений парафина.

1500


1000 1

200 300 400 Глубина спуска, м

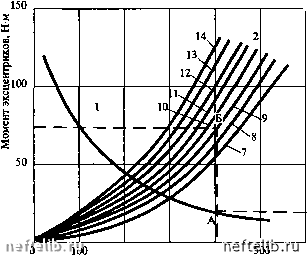

Рис. 9.48. Номограмма выбора параметров вибронасоспой установки:

1 - зависимость числа оборотов эксцентрика от глубины; 2 - зависимость амплитуды от глубины в интервале 7-14 мм
