щей пружиной 2, закрепленной в нижней камере В корпуса манометра 3. В камере В имеется отверстие 4, сообщающее эту камеру со скважиной. Поршень уплотнен в корпусе манометра сальником 5, который и делит корпус на две камеры: нижнюю В и верхнюю А. В верхней камере давление равно атмосферному. На верхнем конце поршня 1 закреплено специальное перо 6.

Регистрирующая часть состоит из каретки 7, которая соединена с часовым механизмом 8. При работе часового механизма каретка поворачивается. На внутренней поверхности каретки закрепляется специальный бланк. Давление в нижней камере В воздействует на нижний торец поршня, вследствие чего поршень движется вверх, а перо при этом прочерчивает на бланке вертикальную линию, равную перемещению штока и пропорциональную давлению в нижней камере.

Не останавливаясь на преимуществах и недостатках каждого из манометров, отметим, что они должны иметь небольшой диаметр. Для специальных исследований, например, через затрубное пространство применяются малогабаритные манометры, диаметр которых не превышает 22 мм.


Время<

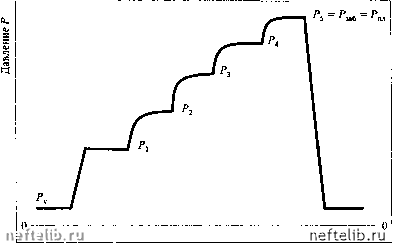

Рис. 3.3. Бланк регистрации забойного давления геликсным манометром при исследовании скважины методом пробных откачек. Исследование проведено на пяти режимах



Кроме глубинных манометров, при исследовании скважин применяются глубинные термографы, глубинные расходомеры, а также глубинные комбинированные приборы типа аппарата «Поток».

Современные механизированные установки для добычи нефти содержат в погружном агрегате встроенную постоянно действующую измерительную систему, передающую информацию на поверхность. При этом фиксируемые параметры измеряются на глубине спуска погружного агрегата, а не на забое.

Следует отметить, что при невозможности измерения забойных давлений, можно проводить исследование скважины, замеряя затрубное давление и динамический уровень. Замер динамического уровня производится методом создания упругого импульса в затрубном пространстве скважины. При необходимости эти измеренные величины могут быть пересчитаны в забойные давления.

3.2.3. ИНТЕРПРЕТАЦИЯ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЯ

После расшифровки бланка глубинного манометра все результаты исследования сводят в нижеследующую таблицу.

Таблица 3.1

Результаты исследования скважины методом установившихся отборов

Режим

затр»

Лаб»

мсут

мсут

Обводненность В,

Газонасыщенность G,),

чагр!

laOl

lai р2

Лаб2

затрЗ

Р ia03

Латр4

за04

larn.S

РlaO.i

При необходимости (или желании) данная таблица может быть дополнена другими параметрами.

Основной целью исследования на установившихся отборах является построение индикаторной диаграммы (индикаторной линии) скважины. Индикаторной диаграммой скважины называется графическая зависимость установившегося дебита от депрессии (забойного давления), т.е. Q =/(АР), Q = f{P)-



На рис. 3.4 представлены типитаые индикаторные диаграммы. Как видно из рис. 3.4, индикаторные диаграммы могут бьпъ прямолинейными (1 - рис. 3.4 а), выпуклыми (2) и вогнутыми (3) к оси дебитов. Форма индикаторной линии зависит от режима дренирования пласта, режима фильтрации, от природы фильтрующихся флюидов, от переходных неустановившихся процессов в пласте, от фильтрационных сопротивлений, от строения области дренирювания (однородный, неоднородный, слоисто-неоднородный пласт) и др.

Прямолинейная индикаторная диафамма до точки А (1-рис. 3.4 а) может быть получена в том случае, когда режим дренирования есть режим вытеснения при фильтрации однофазной жидкости по закону Дарси, т.е. в этом случае справедливо уравнение Дюпюи:

(3.4)

АР = Р -Р

(3-5)

По мере возрастания депрессии прямая может начать искривляться (после точки А), что связано с нарушением закона Дарси вследствие роста скорости фильтрации и влияния на процесс сил инерции. Искривление может быть связано и с неустановившимся процессом фильтрации (переходным процессом) в связи с появлением свободного газа.

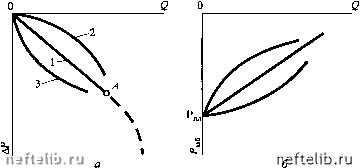

Рис. 3.4. Типичные индикаторные диаграммы скважин: а- в координатах Q =Д&Р); б - в координатах Q = f(PJ
