трируют нагрузки, действующие в течение насосного цикла на плунжер. Широкого применения в нефтепромысловой практике глубинные динамографы до настоящего времени не получили.

2. Поверхностные динамографы, устанавливаемые в месте соединения полированного штока с канатной подвеской станка-качалки (ТПШ) и получившие довольно широкое распространение.

Рассмотрим принципиальную схему поверхностного гидромеханического динамографа, представленную на рис. 9.11. Динамограф состоит из двух частей: силоизмерительной I и регистрирующей П.

Силоизмерительная часть состоит из верхнего 1 и нижнего 2 рычагов, которые для измерения нагрузки устанавливаются между траверсами канатной подвески и воспринимают нагрузку в течение насосного цикла. Для изменения масштаба измерения усилий требуется изменить плечо рычагов по отношению к воспринимаемой нагрузке G

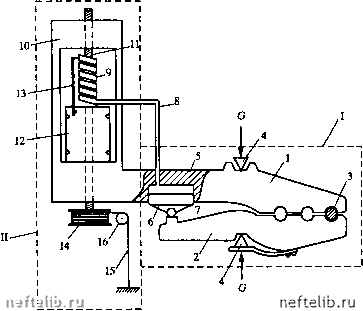

Рис. 9.11. Принципиальная схема гидромеханического динамографа:

1 - верхний рычаг; 2 - нижний рычаг; 3 - опорный ролик; 4 - призма; 5 - мессдоза; 6 - поршень; 7 - шарик; 8 - капиллярная трубка; 9 - геликоидальная манометрическая пружина; 10- корпус; 11 - ходовой винт; 12 - каретка со столиком; 13 - стрелка с пером; 14 - шкив; 15 - шнур; 16 - ролик



перестановкой опорных роликов 3. Действующая нагрузка G передается рычагам через призмы 4. Верхний рычаг 1 имеет мессдозу 5 с мембраной. Мессдоза заполнена жидкостью. В мессдозу входит пор-щень 6, нижний торец которого через щарик 7 опирается на нижний рычаг 2. Мессдоза 5 связана капиллярной трубкой 8 с геликоидальной манометрической пружиной 9. Под действием приложенной нагрузки G давление жидкости в мессдозе повыщается и по капиллярной трубке передается геликсной пружине 9, под действием чего верхний конец ее разворачивается на угол, пропорциональный давлению.

Регистрирующая часть динамографа включает корпус 10, внутри которого имеется ходовой винт 11, с которым связана каретка 12 со столиком. На верхнем конце геликсной пружины имеется стрелка с пером 13. При вращении ходового винта 11 каретка 12 со столиком перемещается вверх или вниз. На конце ходового винта имеется щкив 14 с возвратной пружиной. На щкив намотан щнур 15. Второй конец щнура через ролик 16 закрепляется к устьевой арматуре. После закрепления динамографа между траверсами и щнура к устьевой арматуре прибор готов к работе. При ходе вверх шкив 14 вращается, приводя в действие ходовой винт И, который перемещает каретку 12 со столиком вверх. При ходе вниз шнур 15 наматывается на шкив 14 под воздействием возвратной пружины, а ходовой винт 11 перемещает каретку 12 со столиком вниз.

На столике каретки закрепляется бланк, на котором и фиксируются пером 13 изменяющиеся в течение хода «вверх-вниз» нагрузки, действующие в ТПШ. Перемещение каретки со столиком пропорционально ходу полированного штока.

Изменение масштаба регистрации усилий достигается перестановкой опорного ролика 3 между верхним 1 и нижним 2 рычагами; изменение масштаба перемещения каретки 12 со столиком производится сменой диаметра шкива 14.

Таким образом, применение динамографа позволяет фиксировать зависимость усилия, действующего в ТПШ, в функции перемещения ТПШ (длины хода полированного щтока) G = f(S) и называемой динамограммой.

9.3.17. ДИНАМОГРАММА

Динамограмма представляет собой замкнутую фигуру, размеры которой зависят от действующих усилий и длины хода полиро-



ванного штока (при выбранных масштабах измерения G и 5). Форма динамограммы связывается с работой всей глубиннонасосной установки (ее подземной части) и отражает нарушения в различных элементах подземного оборудования. Динамометрирование позволяет оперативно устанавливать нарушения в работе установки и принимать соответствующие меры. 1.Теоретнческне динамограммы

Простейшая теоретическая идеальная динамограмма, зафиксированная у плунжера при нормальной работе глубинного насоса, представлена на рис. 9.12 а. Точка А характеризует начало хода плунжера вверх, когда нагнетательный клапан закрыт, а всасывающий - открыт и на плунжер действует нагрузка G, величина которой определяется точкой В. Таким образом, линия АВ - это линия восприятия нагрузки на плунжер при начале хода верх. В течение всего хода вверх (линия ВС) нагрузка остается постоянной. В точке С (начало хода плунжера вниз) нагнетательный клапан открывается, а всасывающий - закрывается, и нагрузка с плунжера передается на трубы (линия CD). В течение всего хода вниз (линия DA) нагрузка на плунжер остается постоянной.

При фиксировании динамограммы в ТПШ вид динамограммы изменяется, что связано с особенностями восприятия нагрузки колонной

полированного штока

Упругие деформации ыгганг и труб Ход плунжера



Трение (ход вверх)

Трение (ход вниз)

Рис. 9.12. Простейшие теоретические динамограммы при статическом режиме

работы установки:

а - зафиксированная у плунжера; б - зафиксированная в точке подвеса штанг
