Таблица 9.5

Основные характернстикн флюидов некоторых нефтяных месторождений РФ

Месторождение, горизонт

нас »

Со. м/м

Рнп.

кг/м

Рид. кг/м

Цнп.

мПас

м/См-мПа)

Осинское, Серпуховский горизонт

19,1

1,04

14,1

Кырыкмасское

16,6

1,04

13,1

Гожанское, Яснополянский горизонт

1,04

Барыкинское

7,3 7,1

16 17

1,03 1,04

902 895

910 907

29,7 29

2,2 2,4

Сгепановское

19,9

1,04

Нурлатское, Угленосный горизонт

15,6

1,03

17,6

Лесное, Тульский горизонт

1,04

37,5

Южно-Шегурчинское, Турнейский ярус

16,7

1,05

17,5

Шегурчннское, Турнейский ярус

20,8

1,05

17,3

Ямашкинское, Турнейский ярус

1,04

20,7

Верхне-Уратьминское, Турнейский ярус

14,4

1,05

Азевское, Пашийский горизонт

14,5

1,05

15,4

Контузлинское

7,8 6,6

15,4 18

1,04 1,05

869 872

885 894

12,2 15

Кузбаевское, Бобриковский горизонт

19,4

1,06

14,2

Аршанское, Угленосная толща

7,5 7,9

13,9 15,2

1,04 1,04

884 881

895 892

24,3 20,6

1.9 1,9

Жирновско-Бахметьев-ское, Нижнебашкирский

горизонт

1,05

5. Для нефтяных месторождений России, данные о которых представлены в табл. 6.3 и 9.5, давление на выкиде насоса Р определяется по соответствующим кривым распределения дав-



ления в подъемнике (эталонным кривым распределения давления):

рис. 9.40 - для группы месторождений табл. 6.3, рис. 9.41 - для группы месторождений табл. 9.5. Представленные эталонные кривые распределения давления справедливы при дебитах от 23 до 475 т/сут для диаметров подъемников 0,048 и 0,060 м. Эти зависимости приведены к давлению на устье скважины, равному нулю. При любом устьевом давлении давление на вьпсиде насоса находится так, как это показано на рис. 9.40 для следующих условий: = 1,5 МПа; глубина спуска насоса Н - 855 м; обводненность продукции В = 0,2. На оси давлений откладывают - 1,5 МПа и проводят горизонталь до пересечения с кривой 3, соответствующей обводненности В = 0,2, получая глубину Н = 395 м. К этой глубине прибавляют глубину спуска насоса 855 м и получают глубину 1250 м. Из данной глубины проводят вертикаль до пересечения с кривой 3 и получают давление на выкиде насоса Р = 7,25 МПа. Давление на выкиде насоса можно рассчитать, используя соответствующие зависимости раздела 9Л.7.1.

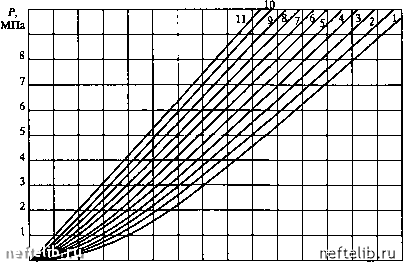

О 100 200 300 400 500 600 700 800 900 10001100 1200 1300 Я, м Рис. 9.41. Эталонные кривые распределения давления (р, = 1100 кг/м):

1, 2, 3,4 и т.д. - соответственно при обводненности В = 0; 0,1; 0; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0



Суть метода подбора заключается в построении гидродинамической характеристики пласта, скважины и подъемника и совмещении ее с реальными характеристиками насосов. Точки пересечения реальных характеристик насосов с гидродинамической характеристикой системы «пласт-скважина-подъемник» характеризуют совместные режимы работы всей системы «пласт-скважина-насос-подъемник».

Под гидродинамической характеристикой понимается совокупная характеристика системы «пласт-скважина-подъемник», которая выражается графической зависимостью потребного давления (напора) в функции дебита скважины (подачи насоса). Закон работы пласта и скважины задается уравнением (9.259), из которого, принимаяР,,р=(рас-счтанного по (9.278) или (9.279), вычисляют глубину спуска насоса Н.

H.=L-

Р -«

(9.298)

По рассчитанной величине Я, для заданных и обводненности В по соответствующим кривым распределения давления (рис. 9.40 или 9.41) определяется давление на выкиде насоса Р для заданного де-


Гпот2

О q2 Сз G4 е,М/СуТ

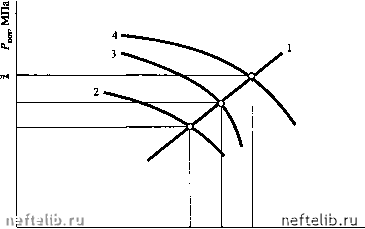

Рнс. 9.42. Гидродинамическая характеристика системы «пласт-скважина- подъемник» (линия 1) и реальные характеристики трех погружных центробежных насосов (линии 2, 3 и 4)
