же по результатам исследования скважин, эксплуатируемых установками ЭЦН. Результаты экспериментальных исследований скважины с установкой ЭЦН любезно предоставлены автору В.И. Ифевским, которые он вьшолнил на скв. № 2491 (Абдрахмановская площадь Ро-машкинского месторождения). На рис. 6.49 нанесены экспериментальные точки, полученные Ю.Г. Валишиным на месторождениях Башкирии, а также экспериментальные точки, полученные В.И. Иг-ревским. Видно, что результаты экспериментальных исследований других авторов (для других месторождений и другого вида насосного оборудования) хорошо согласуются с предложенной зависимостью.

10 Р,МПя

1000

1200

1400

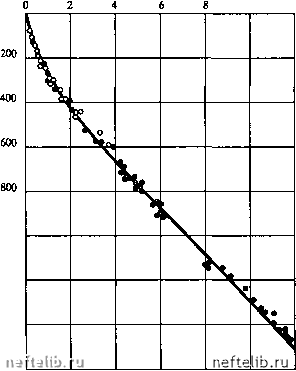

Рис. 6.49. Сопоставление расчетной эталонной кривой распределения давления с экспериментальными данными:

- расчет по уравнению (6.457); О > # - данные Ю.Г. Валншина (скв. №126 и СКВ. №143 соответственно, Серафимовское месторождение); Q - данные В.И. Игревского (скв. №2491, Ромашкинское месторождение)

6.27.3. ИСПОЛЬЗОВАНИЕ ЭТАЛОННОЙ КРИВОЙ РАСПРЕДЕЛЕНИЯ ДАВЛЕНИЯ ДЛЯ РАСЧЕТА ПЛОТНОСТИ ГАЗОЖИДКОСТНОЙ СМЕСИ

Эталонная кривая распределения давления может бьпь использована для расчета средней плотности газожидкостной смеси в затрубном пространстве, а также на любом интервале ДЯ от приема погружного оборудования до уровня смеси.

Зависимости относительной плотности смеси от давления на приеме (величины погружения приема насоса под динамический уровень hj и величины затрубного давления Р, представлены на рис. 6.50.

затр

Рис. 6.50. Зависимость относительной плотности смеси в затрубном пространстве от давления (погружения): - давление;----погружение; 1,2,3,4 и 5 - соответственно

при давлении в затрубном пространстве 0; 0,5; 1,0; 1,5 и 3,0 МПа

Для затрубного пространства скважины, представленного кольцевым подъемником, работающим на режиме нулевой подачи по жидкости, плотность смеси может быть рассчитана по следующей формуле:

Р™=, (6.460)

где Р - давление на расстоянии Л,, от динамического уровня, МПа. Значение h = 0 соответствует давлению в затрубном простран-

Анализ зависимостей, представленных на рис. 6.50, показывает, что плотность смеси в затрубном пространстве зависит не только от давления на приеме (погружения hj, но и от затрубного давления. Так, при давлении на приеме 3 МПа относительная плотность смеси меняется от 0,595 при затрубном давлении, равным атмосферному, до 0,865 при затрубном давлении 1,5 МПа.

Следует отметить, что экспериментальные исследования позволили установить тот факт, что плотность жидкости р в затрубном пространстве больше плотности дегазированной нефти р для обводненных скважин и может бьггь описана следующим соотношением:

Рж=1-07рГ. (6.461)

По-видимому, это связано с попаданием в затрубное пространство воды, которая привносится туда пузырьками газа, сепарирующимися у приема погружного оборудования.

Анализ результатов показывает, что плотность смеси в затрубном пространстве скважин зависит не только от давления на приеме, но и в значительной степени от затрубного давления и коэффициента сепарации газа у приема погружного оборудования.

Сепарация свободного газа в затрубное пространство в опред-ленных условиях приводит к пульсационным явлениям в работе скважины.

6.28. СЕПАРАЦИОННЫЙ ЭФФЕКТ В ЖЕСТКОЙ ЗАМКНУТОЙ СИСТЕМЕ. ЯВЛЕНИЕ ПУЛЬСАЦИИ

Эффект повышения давления в жесткой замкнутой системе, связанный с разделением (сепарацией) взаимно нерастворимых флюидов различной плотности, будем называть в дальнейшем сепара-ционным эффектом.
