турбулентный режим течения

012Kp,Hvl

тр.к

2.6. ГИДРОДИНАМИЧЕСКИЙ РАСЧЕТ ВЫЗОВА ПРИТОКА И ОСВОЕНИЯ СКВАЖИНЫ МЕТОДОМ ЗАМЕНЫ ЖИДКОСТИ

Данный метод вызова притока и освоения может быть реализован заменой тяжелой жидкости более легкой путем промывки. Различают несколько способов промывки.

Прямая промывка (закачка) - закачка жидкости осуществляется в затрубное пространство, а выход закачиваемой жидкости - из колонны НКТ. Обратная промывка (закачка) - закачка жидкости осуществляется в НКТ, а выход закачиваемой жидкости - из затрубного пространства. Переключение с прямой промывки на обратную или наоборот называется комбинированной промывкой.

Вне зависимости от способа промывки компоновка оборудования, спускаемого в скважину, включает:

1. Насосно-компрессорные трубы.

2. Насосно-компрессорные трубы с циркуляционным клапаном и пакером.

При обоих вариантах спуск оборудования может осуществляться либо на глубину скважины, либо на меньшую глубину. Схемы некоторых из возможных компоновок и вариантов промывки представлены на рис. 2.6.

Основными рассчитываемыми параметрами являются:

1. Забойное давление Рд.

2. Давление закачки Р.

3. Объем закачиваемой жидкости К.

4. Время закачки/..

При расчетах предполагается, что поглощения жидкости пластом в процессе закачки не происходит, т.е. объем закачиваемой в скважину жидкости равен объему жидкости, выходящей из скважины (сжимаемостью жидкости пренебрегают).

Перед промывкой скважина заглушена жидкостью глушения; при этом забойное давление в скважине может быть равным:

P..,-P,„8L (2.55)



(2.56)

где p,j, - плотность жидкости глушения, кг/м; L - глубина скважины, м;

Н. - статический уровень жидкости глушения в скважине, м. Рассмотрим некоторые варианты промьшки скважин. А. Оборудование без пакера

1. Глубина спуска НКТ Н равна глубине скважины L( = L). Прямая закачка (рис. 2.6 а)

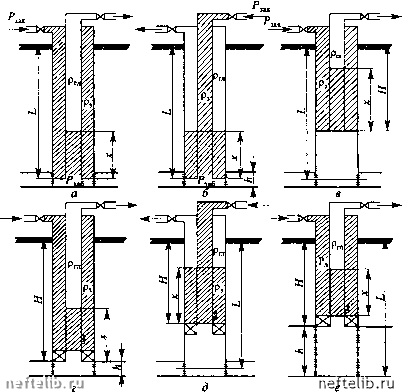

Рис. 2.6. Схемы компоновок некоторых вариантов закачки (промывки): а, б, в - беспакерная схема; г,д,е - пакерная схема; а, в,г,е - прямая закачка; б,д - обратная закачка; - жидкость глушения; -

жидкость закачки



Требуется рассчитать расстояние X, на которое должна подняться жидкость закачки от забоя в колонне НКТ для случая, когда = Р. Забойное давление в этом случае таково:

3.0= Р.. = 9..8{Н-Х) + РзХ + ДР„ + ДР„, (2.57) где pj, - плотности жидкости глушения и закачки соответственно, кг/м;

АР ДР 3 - соответственно потери давления на преодоление гидравлических сопротивлений при движении в насосно-компрес-сорных трубах, жидкости глушения на расстоянии {Н - X) тл жидкости закачки на расстоянии X, Па.

Решая (2.57) относительно X, получим:

(p,„g + ,„,)-P,„, 8{9..-РМ[В..-В..У (2.58)

где 5,3 - градиенты потерь давления на трение в насосно-компрессорных трубах жидкости глушения и закачки соответственно, Па/м.

Указанные градиенты потерь рассчитываются по формулам: 4Тд / (ЗУ,,,,) - структурный режим течения, 0,012p,,j,u / J,,,, - турбулентный режим течения, 2-59)

5,з=Ли2р,/(2<„), (2.60)

где (1 - внутренний диаметр насосно-компрессорных труб, м. Давление закачки в этом случае равно:

Р = ( Р„ - Рз )g ( - + АРз + А.з + (2-61)

где ДР, 3 - потери на трение при движении в кольцевом зазоре жидкости закачки на расстоянии Н, Па;

ДРз - потери на трение при движении в НКТ жидкости закачки на расстоянии X, Па;

ДР,, - потери на трение при движении в НКТ жидкости глушения на расстоянии (Н - X), Па.

Объем жидкости закачки V-.

dlX + {Dl-d,)Hl (2.62)

где D - внутренний диаметр обсадной колонны, м;
