Скв. № 834 эксплуатировалась фонтанным способом, а скв. №137- установкой ЭЦН. Интервал изменения дебитов скважин от 35,3 м/ сут до 223 м/сут.

Видно, что в обоих случаях кривые распределения давления при различных дебитах совпадают при эквидистантном переносе относительно оси глубины Я, что подтверждает предположение о неизменности градиента давления на соответствующих интервалах глубины подъемника при изменении дебита скважины и о существовании эталонных кривых Р = f(H).

Естественно, эталонные кривые Р = f(H), как это следует из вышесказанного, могут существовать только в области определенных дебитов, которые будем называть в дальнейшем критическими.

Нижний (верхний) критический дебит Q (QpJ -тот минимальный (максимальный) дебит, ниже (выше) которого эталонные кривые распределения давления не существуют (нарушается принцип эталонности).

Для вычисления указанных дебитов могут быть использованы численные значения критических приведенных скоростей жидкости (нижней и верхней) и следующая зависимость:

О 2 4 6 8 10 Л МПа

2 4 6 8 Р,МПа

= 223 м*/сут

ю

- Q -Q

= 87 = 35

:ут :ут

к 4.

1200

1600 Я.м

Рис. 636. Экспериментальные данные распределения давления в безводных скважинах: а - фонтанная скважина № 834; б - скважина с УЭЦН № 137

- + [? о

-Q -Q -Q

= 15 = 12 = 73

9 т/с .7 т/с т/су

уг уг г



ж.кр.п (ж.кр.в )

бкр.,, (бкрв)

(6.319)

где/- площадь поперечного сечения подъемника, м-.

Многочисленные промысловые исследования, выполненные в безводных фонтанных и скважинах, оборудованных У ЭЦН, на Туй-мазинском, Серафимовском, Шкаповском, Ромашкинском, Бавлин-ском и других месторождениях (пласты D и £)„), основные данные по скважинам которых представлены в табл. 6.2, позволили установить зависимости численных значений нижней и верхней критических приведенных скоростей жидкости в функции обводненности продукции. Указанные зависимости представлены на рис. 6.37.

Аналитическими выражениями нижней и верхней критических приведенных скоростей являются следующие зависимости:

V„ =0,22 + 0,28 5, (6.320)

i3,p„=l + l,8-B, (6.321)

где В - объемная обводненность продукции, д.ед.

"ж. tp>

м/сек

"" о

>

88°

г °

°о

;п9) о по.

оо о

5°%

о оо о

1 ,

0,25

0,50

0,75

Рис. 637. Зависимости критической приведенной скорости жидкости от обводненности продукции:

1, 2 - соответственно нижней и верхней скорости; О - "<> данным автора; 0 - по данным З.А. Ростэ и А.Н. Кезя



На рис. 6.38 представлены эталонные кривые распределения давления, построенные по результатам глубинных исследований в скважинах, основные характеристики которых даны в табл. 6.2. На рис. 6.38 не нанесены экспериментальные точки, но следует отметить, что максимальное отклонение экспериментальных точек (по давлению) от представленных на рис. 6.36 кривых составляет: для безводных скважин -I- 6%; для обводненных на 0,1- -1-5%; на 0,2-0,7 - -1-3,5%; на 0,8 - -1-3%; на 0,9 и более - -1-2%.

Представленные на рис. 6.38 экспериментальные эталонные кривые распределения давления P=f{H) могут быть использованы в практических расчетах как на указанных месторождениях, так и на месторождениях со сходными свойствами флюидов. В табл. 6.3 приведены основные характеристики флюидов некоторых месторождений России, для которых возможно использование эталонных кривых распределения давления, представленных на рис. 6.38.

Некоторое расхождение экспериментальных данных, по которым построены Р = f{H) на рис. 6.38, особенно заметное для безводных и малообводненных скважин, по-видимому, является резуль-


200 400 600 800 1000 1200 1400

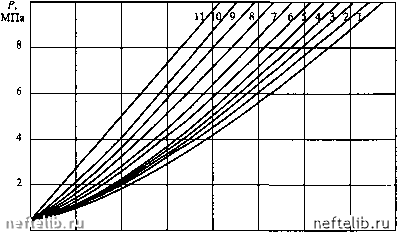

Рис. 6J8. Эталонные кривые распределения давления:

1,2,3,4,5,6, 7,8,9,10,11 - соответственно при обводненности продукции 0; 0,1; 0; 0; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
