на забой скважины на проволоке или на колонне насосно-компрес-сорных труб (лифтовые манометры). Для спуска глубинных приборов в скважину, эксплуатируемую фонтанным, газлифтным или насосным (когда в скважину насосное оборудование спущено на колонне НКТ) способом, используют специальное устройство на устье скважины, называемое лубрикатором (в этом случае спуск приборов осуществляется без остановки скважины).

Лубрикатор (рис. 3.1) представляет собой отрезок насосно-ком-прессорной трубы 6 соответствующей длины, устанавливаемый на фланце буферной задвижки 10, и включающий в себя ролик 1, зак-

На лебедку


Рис. 3.1. Схема лубрикатора:

1 - ролик; 2 - кронштейн; 3 - проволока; 4 - сальниковый узел; S - сальниковая крышка; 6 - труба (собственно лубрикатор); 7 - глубинный прибор; 8 - манометр; 9 - сливной кран; 10 - буферная задвижка; И - задвижки выкидных манометров; 12 - нейтральная задвижка



репленный на кронштейне 2. Кронштейн крепится на трубе 6. В верхней части имеется сальниковый узел 4 и сальниковая крышка 5, наворачиваемая на трубу 6. Внутрь лубрикатора вводится глубинный прибор 7, спускаемый в скважину на проволоке 3. В нижней части лубрикатора имеется отвод со сливным краном 9. Давление внутри лубрикатора (устьевое давление Р) фиксируется манометром 8. Перед установкой лубрикатора закрывается буферная задвижка 10, а продукция скважины эвакуируется в выкидные ма-нифольды с задвижками 11. Центральная задвижка 12 открыта. После установки лубрикатора на фланце буферной задвижки и введения в него глубинного прибора заворачивается сальниковая крышка 5 с сальниковым узлом 4. Проволока 3 уплотняется в узле 4. Закрывается кран 9 и открывается задвижка 10. Манометр 8 регистрирует давление на устье скважины. После этого прибор спускают в колонну НКТ. В скважинах, эксплуатируемых насосным способом, спуск прибора осуществляют до выкида насоса, а в фонтанных и газлифтных - до забоя.

Измерение давления осуществляется глубинными манометрами, среди которых наибольшее распространение получили геликсные и поршневые манометры с автономной регистрацией измеряемого давления.

Принципиальные схемы этих манометров представлены на рис. 3.2.

Геликсный манометр (рис. 3.2 а). Измерительная часть его представлена сильфоном 1 и геликсной пустотелой многовитковой плоской пружиной 2, заполненных жидким маслом. Сильфон установлен в нижней изолированной части корпуса манометра 3. Эта часть через отверстие 4 сообщается со скважиной. Измеряемое давление действует на сильфон и передается геликсной пружине, последний заглушённый виток которой (считая от сильфона) поворачивается на определенный угол, пропорциональный давлению. На верхнем витке геликсной пружины закреплено специальное царапающее перо 5, которое также поворачивается на тот же самый угол, на который поворачивается и последний виток геликсной пружины.

Регистрирующая часть манометра состоит из каретки 6, которая посажена на ходовом винте 7, а тот соединен с часовым механизмом 8. Часовой механизм вращает ходовой винт, а тот сообщает каретке 6 поступательное движение. Перед спуском манометра в скважину заводится часовой механизм; каретка при этом находится в верхней части. Начиная с этого момента, каретка перемещает-



ся вниз на расстояние, пропорциональное времени с начала работы часового механизма. В нижней части манометра в специальном кармане устанавливают максимальный термометр 9. Внутри корпуса манометра давление равно атмосферному.

Регистрация давления осуществляется на специальном бланке в координатах «давление Р-время t», который закрепляется на внутренней стороне каретки.

Бланк замера забойного давления при исследовании скважины методом пробных откачек представлен на рис. 3.3.

Линия 0-0 соответствует атмосферному давлению, замеренному перед спуском манометра в скважину.

Поршневой манометр (рис. 3.2 б). Измерительная часть его представлена поршнем 1, один конец которого соединен с растягиваю-


а б

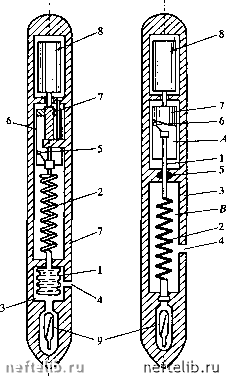

Рис. 3.2. Принципиальная схема геликсного (а) и иортнсвого (б) манометров
