- давление на выходе струйного насоса

при максимальном расходе инжектируемой жидкости (максимальное) 1,45 МПа;

- максимальное давление на режиме

нулевой подачи 1,86 МПа.

В результате экспериментальных исследований при инжектировании воды получены следующие фактические параметры:

- коэффициент инжекции (ошибка составляет 0,5%) 0,206;

- давление на выходе струйного насоса

при максимальном расходе инжектируемой жидкости (максимальное) (ошибка составляет 6,8%) 1,35 МПа;

- максимальное давление на режиме нулевой

подачи (ошибка составляет 7%) 1,73 МПа.

Видно, что согласование расчетных и фактических параметров удовлетворительное.

Результаты экспериментального исследования представлены на рис. 10.6. Анализ данных результатов показывает: рост вязкости инжектируемой нефти приводит к сокращению рабочей области бес-кавитационной работы насоса, хотя кавитационные режимы (вертикальные участки характеристики) и наступают при более высоких давлениях, создаваемых насосом. Особенности такого поведения характеристик насоса при инжектировании высоковязких нефтей освещены в специальной литературе.

10.1.3.3. Расчет параметров струйного насоса, инжектирующего вязкие жидкости

С целью обобщения полученных результатов и возможности их использования для расчета параметров струйных насосов, инжектирующих вязкие жидкости, введем следующие безразмерные параметры: относительная подача насоса Q и относительная вязкость инжектируемой жидкости Ц.

Относительная подача

0-%. (10.46,

где Q, - соответственно объемные подачи насоса при инжектировании вязкой жидкости и воды на кавитационных режимах;

Рж Рв - соответственно плотности вязкой жидкости и воды.

Относительная вязкость

Р = -, (10.47)



где ц, - соответственно вязкость инжектируемой (вязкой) жидкости и воды.

Легко показать, что

бжРж "к.ж

бвРв

(10.48)

где и, - соответственно кавитационный коэффициент инжекции при инжектировании вязкой жидкости и воды.

На рис. 10.7 представлены результаты обработки вышеизложенных экспериментальных исследований.

Экспериментальные точки достаточно хорошо описываются следующей зависимостью:

ё = 1-1Ы0-ЛЦ-1)- (10.49)

Следует помнить, что рабочей жидкостью в данном случае является вода. При заданном расходе рабочей жидкости количество инжектируемой воды на кавитационном режиме составляет:

е„="к.вер, (10.50)

где - кавитационный коэффициент инжекции воды.

Совместное рассмотрение (10.46), (10.49) и (10.50) позволяет записать следующее выражение (при (Э„ = QJ-

Рж

1-1110-(Ц-1)

(10.51)

Кавитационный коэффициент инжекции по Е.Я. Соколову и Н.М. Зингеру записывается так:

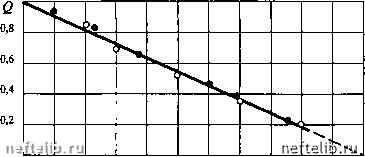

0123 45678 9(ц-1)х10 Рис. 10.7. Экспериментальнаи зависимость относительной подачи от относительной вязкости



1,Л.р-Л(.)

ГЛр-л(01

(10.52)

где Р,,р - давление у приемных окон насоса;

Р, {t) -давление «кипения» смешанного потока (давление упругости насыщенных паров).

Подставляя (10.52) в (10.51), окончательно получаем:

Рж Ф1

/з 1

/р.1 \ P-P,{h)

i к

ГЛр-л(01

(10.53)

1-1110-(ц-1)

Таким образом, для известных геометрических размеров струйного насоса, известных свойств инжектируемой жидкости и технологических параметров работы насоса по уравнению (10.53) можно рассчитать для любого значения вязкости инжектируемой жидкости (от 1 до UlC мПас) соответствующий максимальный расход этой жидкости.

Заканчивая рассмотрение данного вопрюса, можно заключить, что струйные насосы могут откачивать жидкости с вязкостью до И Пас, если в качестве рабочей жидкости используется вода.

10.1.4. СТРУЙНЫЕ НАСОСНЫЕ УСТАНОВКИ С ПОВЕРХНОСТНЫМ СИЛОВЫМ ПРИВОДОМ

В этом случае силовое оборудование и оборудование для подготовки рабочей жидкости устанавливается на поверхности. Как уже отмечалось, может использоваться однотрубная или двухтрубная система. При однотрубной системе используется пакер, который отделяет всасывающую линию от нагнетательной. При такой компоновке погружного оборудования возможны два варианта работы струйного насоса:
