другое доказывали, пx} на процесс сепарации влияют не только геометрические характеристики, но и технологические параметры (дебит жидкости, относительная скорость газовой фазы). Последующие работы показали, что коэффициент сепарации газа определяется не только газосодержанием и геометрическими размерами скважины и приемного устройства, но и параметрами, характеризующими газожидкостную смесь: относительной скоростью газа в жидкости, объемными расходами жидкой и газовой фаз, структурой газожидкостной смеси. Кроме того, на численное значение коэффициента сепарации влияют конструктивное оформление приемного устройства и характер движения смеси в области приемного устройства.

Рассмотрим процесс движения газожидкостной смеси в условиях различных конструкций приемных устройств различного пофуж-ного оборудования при установившейся работе системы «пласт- скважина-насос-подъемник-наземные коммуникации». Рассмотрение существующих и возможных конструкций приемных устройств пофужного оборудования с точки зрения движения газожидкостной смеси в области этих усфойств позволяет выделить две схемы движения смеси (рис. 6.41):

а. Движение в круглой трубе (обсадной колонне) перед условно-осевым входом в прием погружного оборудования (башмак фон-


Рис. 6.41. Схематизация движения продукции скважины в области приемных

устройств:

а -условно-осевой вход продукции в прием погружного оборудования; б - условно-радиальный вход продукции в прием погружного оборудования



тайного или компрессорного лифта, прием штангового глубинного насоса и др.).

б. Движение в кольцевом зазоре между обсадной колонной и корпусом одного из элементов погружного оборудования перед условно-радиальным входом в прием погружного оборудования (прием погружного центробежного электронасоса).

Анализируя представленные схемы движения газожидкостной смеси, можно заметить, что принципиальной разницы в траекториях движения флюидов в рассматриваемых приемных устройствах не сушествует. Указанное обстоятельство позволяет предложить, во-первых, единую теорию сепарации газа у приема погружного оборудования независимо от его конструктивных особенностей и, во-вторых, универсальную схему получения аналитических зависимостей коэффициента сепарации.

Таким образом, независимо от конструктивного оформления приемного устройства погружного оборудования, применяемого в настояшее время или которое может быть применено в будущем, единственным отличием в процессе движения газожидкостной смеси является то, откуда поступает смесь в приемное устройство:

из трубы круглого или любого другого сечения (рис. 6.41а); из кольцевого или любой другой формы зазора (рис. 6.416).

6.26.1. ВЫВОД УРАВНЕНИЙ КОЭФФИЦИЕНТА СЕПАРАЦИИ ГАЗА

Первый способ

Рассмотрим схему процесса движения смеси, представленную на рис. 6.42. Сделаем следующие допущения:

1. Поток газожидкостной смеси ниже приема погружного оборудования установившийся, осесимметричный и струйный.

2. Газовые пузырьки распределены в потоке равномерно, а относительная скорость их, так же, как и газосодержание, постоянны.

3. Пренебрегаем потерями на трение.

4. Распределение скоростей в области приемного устройства аналогично таковому для пространственного радиально-сферическо-го потока.

Истинная радиальная скорость жидкости (представляя приемное устройство в виде точечного стока в точке 0) в пространственном радиально-сферическом потоке равна:



« 4яЛ(1-ф) (6-406)

где Q - дебит точечного стока, mVc; R - радиус сферы, м; Ф - истинное газосодержание.

Уравнение (6.406), записанное в цилиндрических координатах, будет таким:

«"4я(/+г)(1-ф). (6-407)

т.е. в цилиндрических координатах уравнение поля скоростей частичек жидкости представляется прямыми линиями.

Для получения уравнения траекторий частиц жидкости запишем проекции радиальной скорости на оси координат:

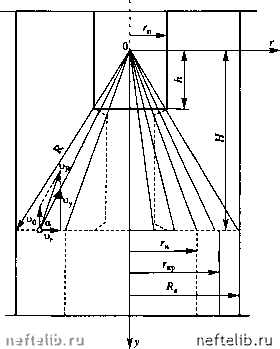

Рис. 6.42. Схема процесса движения продукции скважины в прием погружного оборудования
