кого контроля работы отдельных узлов и элементов оборудования с помощью унифицированного блока местной автоматики. Управление блоком местной автоматики может быть как местным (собственным), так и дистанционным с центрального диспетчерского пункта.

Кроме открытых или подрусловых источников воды, для заводнения используется вода глубинных горизонтов, залегающих в разрезе нефтяного месторождения.

4.11. ИСПОЛЬЗОВАНИЕ ГЛУБИННЫХ ВОД ДЛЯ ППД

Воды глубинных горизонтов характеризуются отсутствием механических примесей, малым содержанием соединений железа, как правило, минерализованные. Эти горизонты являются наилучшими источниками водоснабжения систем ППД.

нг -

г "


Рис. 4.9. Принципиальные схемы естествеииого виутрискважинного перетока

глубинных вод:

а - верхний переток; б - нижний переток; 1 - водоиасыщеииый горизонт (ВГ); 2 - нефтенасыщенный горизонт (НГ); 3 - камера для установки расходомера, спускаемого с поверхности; 4 - пакер; 5 - приемная камера для воды; 6 - перекрестная муфта; 7 - колонна НКТ; 8 - хвостовик с отверстиями (стрелками указано направление движения воды)



Существует большое количество схем по использованию вод глубинных горизонтов в разрезе эксплуатационной скважины. Эти схемы реализуются по двум принципиальным технологиям:

1. Естественный внутрискважинный переток воды из водонасыщенного горизонта в нефтенасыщенный, если пластовое давление в водонасьпценном горизонте больше такового в нефтенасыщенном.

2. Принудительный переток с использованием специальных погружных насосов.

Принципиальные схемы естественного внутрискважинного перетока представлены на рис. 4.9. При этом возможны два варианта:

1. Водонасыщенный горизонт расположен выше нефтенасыщенного (верхний переток, рис. 4.9 а).

2. Водонасыщенный горизонт расположен ниже нефтенасыщенного (нижний переток, рис. 4.9 б).

При верхнем перетоке вода из вышерасположенного водонасыщенного горизонта 1 под давлением через перекрестную муфту 6 проходит камеру с расходомером 3 и поступает в приемную камеру 5, откуда через отверстия в НКТ поступает через перекрестную муфту в хвостовик 8 и через отверстия в нем - в нефтенасыщенный горизонт 2. При нижнем перетоке вода из нижерасположенного водонасыщенного горизонта 2 через отверстия в хвостовике 8 поступает в камеру расходомера 3, а затем через отверстия в НКТ - в нефтенасыщенный горизонт 2.

При недостаточном пластовом давлении в водонасыщенном горизонте реализация естественного внутрискважинного перетока может оказаться недостаточно эффективной. В этом случае можно использовать принудительный внутрискважинный переток с помощью установки погружного центробежного электрического насоса, спускаемой в скважину на кабель-канате. Схемы такого способа представлены на рис. 4.10. В этом случае используются установки погружных центробежных электронасосов, применяемые для добычи нефти. На рис. 4.10 а приведена схема верхнего перетока: вода из вышележащего водонасыщенного горизонта 1 поступает в зазор между обсадной колонной и установкой, омывая и охлаждая ПЭД 3. Затем через приемную сетку 5 погружного насоса 6 вода с выкида 7 поступает в нефтенасыщенный горизонт 2. Отделение водонасыщенного горизонта от нефтенасыщенного осуществляется пакером 9, а фиксация установки в обсадной колонне - якорем 8.



При нижнем перетоке (рис. 4.10 б) вода из нижележащего водо-насыщенного горизонта 1 через колонну НКТ 11 поступает в центробежный насос 6, откуда через выкидные отверстия 7 поступает в зазор между обсадной колонной и установкой. Проходя мимо ПЭД 3, вода охлаждает его и закачивается в нефтенасыщенный горизонт 2. Пакер и якорь имеют то же самое назначение, что и в предыдущем случае.

Такие системы ППД применяются в различных нефтедобывающих регионах.

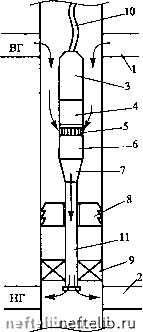

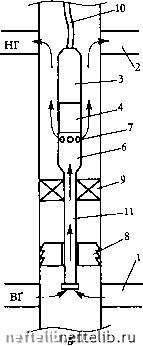

Рис. 4.10. Принципиальные схемы принудительного виутрискважинного перетока с использованием установки погружного центробежного электронасоса:

а - верхний переток; б - нижний переток; 1 - водонасыщеиный горизонт; 2- нефтенасыщенный горизонт; 3- погружной электродвигатель (ПЭД); 4 - гидроэащита (компенсатор); 5 - приемная сетка погружного центробежного насоса; б - насос; 7 - выкид центробежного насоса; 8 - якорь; 9 - пакер; 10 - кабель-канат; И - колонна НКТ (стрелкамиуказано направление движения воды)
