эти коэффициенты изменяются от 0,93 при Q = 1,4 до 0,87 при Q = О.Свопг разница в коэффициентах Л: составляет всего около 7%. Примерно такая же разница в этих коэффициентах остается и при других числах Рейнольдса. Это позволяет для всей области исследованных подач использовать единую зависимость для коэффициента что и принято при построении номограммы. На основании рис 9.32 и 9.33 построена номофамма, позволяющая пересчитывать


10 дм/сек

10 10 10 10е.„„м/сут

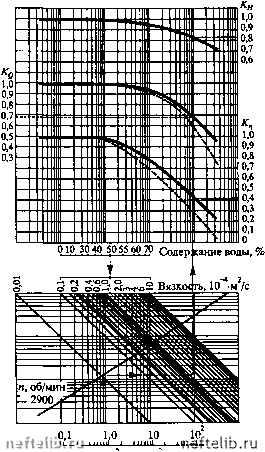

Рис. 934. Номограмма для расчета рабочих параметров центробежного насоса при работе на водонефтяных эмульсиях по известным его параметрам

при работе на воде



водяные характеристики центробежных насосов на водонефтяные эмульсии (рис 9.34). Построение номофаммы не отличается от такового для ньютоновских жидкостей, за исключением того, что на верхней части номограммы нанесена дополнительная пжала процентного содержания воды. Пунктирными линиями нанесены значения пересчет ных коэффициентов для и ньютоновских жидкостей.

Порядок пользования номофаммой показан пунктирной линией на следующем примере: Свот ~ 80 м7сут, содержание воды в эмульсии 50%. Из значения содержания воды 50% опускается вертикаль до пересечения со пжалой вязкости. Проводится прямая данного значения вязкости (показана пунктиром). Из значения Q = 80 м7сут проводится вертикаль до пересечения с линией числа оборотов п. Из точки их пересечения проводится горизонтальная прямая до пересечения с пунктирной линией вязкости. Из точки пересечения этих прямых проводится вертикаль до пересечения с соответствующими зависимостями для коэффициентов К,Ки К, которые равны: = 0,41; Kq = 0,685; K,j = 0,835. Затем по формулам (2.250+2.252) рассчитываются парамефы работы насоса на водонефтяной эмульсии.

В заключение следует отметить, что работа погружных центробежных насосов при откачке вязких жидкостей характеризуется изменением рабочих парамефов, причем большие их изменения характерны для ньютоновских жидкостей при одинаковых вязкостях ньютоновской жидкости и водонефтяной эмульсии.

На работу пофужного центробежного насоса, кроме вязкости, определенное влияние оказывает свободный газ, содержащийся в откачиваемой жидкости при забойных давлениях ниже давления насьш1ения.

9.4.6. ВЛИЯНИЕ НА РАБОТУ ПОГРУЖНОГО ЦЕНТРОБЕЖНОГО НАСОСА СВОБОДНОГО ГАЗА

В большинстве случаев при эксплуатации скважин УЭЦН давление на приеме насоса всегда меньше давления насыщения, что предопределяет работу насоса с определенным количеством свободного газа. Известно, что ценфобежные насосы весьма чувствительны к наличию в откачиваемой жидкости свободного газа.

В 60-е, 70-е годы в СССР было выполнено большое количество теоретических и экспериментальных исследований, показавших, что на работоспособность ценфобежного насоса существенное влияние оказывает не только количество свободного газа, но и его дисперс-



ность. Экспериментальным исследованиям подвергнуты центробежные насосы с различными коэффициентами быстроходности и типами отвода: улиточный, радиальный и осевой направляющие аппараты. Первые исследования проведены на специальных стендах на смесях «вода-воздух» и позволяют сделать следующие выводы:

1. Работа центробежных насосов на водовоздушных смесях характеризуется снижением внешних параметров: Q,H,N пц.

2. Снижение параметров работы насоса зависит от величины газосодержания в откачиваемой жидкости, увеличение которого до определенного предела приводит к прекращению работы насоса вследствие срыва подачи.


О 0,25 0,5 0,75 1,0 Q, дм /сек

Рис. 9 J5. Характеристики пяти ступеней погружного насоса ЭН-95 при работе на водовоздушных смесях при газосодержаниях от О до 0,1
