фаз осуществляется через специальные каналы во вращающемся валу 2. Оптимальная величина частоты вращения обычно составляет 600-1200 об/мин. В ранних моделях таких экстракторов применяли ленту, навитую в виде спирали (около 30 витков) и образующую каналы прямоугольного сечения для прохода жидкостей. В этих каналах жидкости движутся противотоком и приходят в тесный контакт друг с другом. В экстракторах последних моделей установлены перфорированные концентрические цилиндры 5 с отверстиями или щелями, служащими для прохода обеих жидкостей.

В последние годы в центробежных экстракторах нашла применение насадка со струйным истечением фаз (см. рис. IX-27, б), которая характеризуется лучшими показателями по производительности и разделительной способности. Эта насадка состоит из элементов, обеспечивающих сбор и истечение обеих фаз навстречу одна другой. После контактирования фаз они расслаиваются. Легкая фаза собирается в вершинах конусообразных элементов и вытекает через отверстия в противоток тяжелой фазе, истекающей через отверстия в основании конусообразных элементов.

Основным преимуществом центробежных экстракторов является возможность разделения систем, имеющих малую разность плотностей, и жидкостей, склонных к образованию эмульсий. Вследствие очень малой удерживающей способности эти машины применяются в процессах очистки нефтепродуктов, отделения фенола от аммиачных вод коксохимической промышленности, при экстракции урана, очистке растительных масел.

РАСЧЕТ ОСНОВНЫХ РАЗМЕРОВ ЭКСТРАКЦИОННЫХ АППАРАТОВ

При помощи треугольной диаграммы или диаграммы X-Y определяется число теоретических ступеней контакта N, необходимое для получения продуктов заданного состава. Расчет базируется на допущении о достижении состояния равновесия в каждой ступени. В реальных условиях система обычно не достигает состояния равновесия, поэтому действительное число ступеней экстракции будет большим и определяется по уравнению

где Т1 - эффективность контактной ступени, зависящая от типа контактного устройства, скоростей фаз, их физико-химических свойств, гидродинамического режима работы аппарата и других факторов. Для экстракторов типа смеситель-отстойник эффективность контактной ступени составляет Т1 = 0,750,95, для колонных экстракторов с ситчатыми тарелками Л = 0,250,45.

Расчет размеров экстракторов типа смеситель-отстойник основан на закономерностях процессов перемешивания и отстаивания, рассмотренных в соответствующих главах.

Для экстракторов колонного типа с насадкой расчет высоты насадки нас проводят по уравнению



где Лз - высота насадки, эквивалентная одной теоретической ступени.

Для большинства экстракционных колонн с насадкой Л, = \,53 м. Однако в большинстве случаев величину определяют экспериментально.

Общая высота экстракционной колонны определяется с учетом высоты отстойных зон в верхней и нижней частях колонны для.рафинатного и экстрактного растворов.

Движение потоков легкой и тяжелой фаз в насадочных экстракционных колоннах характеризуется теми же основными закономерностями, что и для системы пар (газ) - жидкость, которые были рассмотрены ранее. При противоточном движении массообмениваю-щихся потоков с увеличением скорости движения восходящей легкой фазы увеличивается сопротивление движению нисходящей тяжелой фазы, возрастает удерживающая способность насадки, приводящая к явлению подвисания тяжелой фазы и захлебыванию колонны.

Особенность работы таких экстракционных колонн заключается в том, что обе фазы жидкие и поэтому значения вязкости и плотности фаз различаются значительно меньше, чем для системы пар (газ)-жидкость. В соответствии с общими представлениями о противоточном движении двух фаз, развитыми в работах А.Г. Касаткина, А.Н. Плановского, В.В. Кафа-рова и других исследователей, расчет предельных скоростей фаз в насадочных колонных экстракторах можно проводить по уравнению

У = 1,2е", (XI. 13)

0,16

W, - скорость движения сплошной фазы, м/с; / - удельная поверхность насадки, mVm; е -относительный свободный объем иасадки, м/м; Рр р,, Др - соответственно плотности тяжелой и легкой фаз и их разность, кг/м; ц, ц. - вязкости сплошной фазы и воды, м/Па-с; o,.j, о,,, - поверхностные натяжения на границе соответственно сплошной и дисперсной фаз, сплошной фазы и воды, дисперсной фазы и воды, Н/м; Сд/Сс ~ отношение массовых потоков дисперсной и сплошной фаз.

Обычно ДЛЯ расчета поперечного сечения экстракционной колонны скорость сплошной фазы с некоторым запасом принимают равной 80 % величины, полученной по уравнению (IX. 13).

В случае очистки избирательными растворителями площадь поперечного сечения колонны можно определить по уравнению

где V - сумма объемов сырья и растворителя, м/ч; - допустимая объемная скорость, м/(м-ч).

В зависимости от конструкции колонного экстрактора и применяемого растворителя обычно величина V„„ принимается в пределах 2040 mV(m2-4).

При гидравлическом расчете ситчатых тарелок необходимо определить высоту слоя дисперсной фазы, образующегося на тарелке, если в дисперсном состоянии находится тяжелая фаза, или под тарелкой, если в дисперсном состоянии находится легкая фаза (рис. IX-28). Высота слоя определяется напором, необходимым для прохождения дисперсной фазы через тарелку 1. Без учета смачиваемости величину Л можно определить как сумму следующих сопротивлений:

h = Л, + + hy,

где Л, - напор, затрачиваемый на преодоление сопротивлений при тече-328



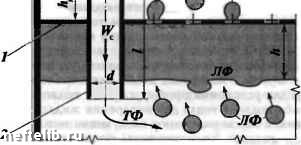

Рис. IX-28. Схема ситчатой тарелки экстракционной колонны:

) - ситчатая тарелка; 2 - переливной патрубок. Потоки: ЛФ - легкая фаза; ГФ - тяжелая фаза

rnf £ ё


НИИ дисперсной фазы сквозь тарелку, м; Л2 ~ напор, затрачиваемый на трение при движении сплошной фазы в переливных патрубках, м; Л3 - потеря напора на сжатие и расширение сплошной фазы при прохождении через переливные патрубки, м.

Величины сопротивлений определяются по уравнениям

1--7 Т

h,=X-

d 2д Др

2sr р.

где Нод - скорость движения дисперсной фазы через отверстия тарелки, м/с; - скорость движения потока сплошной фазы в переливных патрубках, м/с; С - коэффициент скорости при истечении, С = 0,5-ь0,7; X - коэффициент трения при движении потока в трубе; Рд, р,. Ар - соответственно плотности дисперсной и сплошной фаз и их разность, кг/м.

Уровень жидкости Л под тарелкой не должен опускаться ниже нижнего обреза переливных патрубков, т.е. должно выполняться условие (см. рис. IX-28)

Л </-Л.
