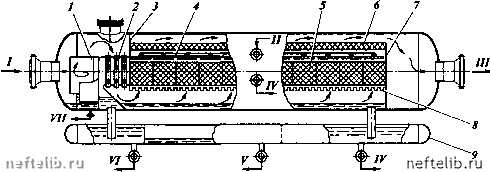

Рис. VI-14. Принципиальная схема горизонталшого абсорбера для очистки и осушки природного газа:

1 - тангенциальные сепараторы; 2 - центробежные сепараторы; 3, 7 - сегментные перегородки; 4 - оросители; 5 - насадка; б - каплеотбойник; 8 - распределительная решетка; 9 - фазный разделитель. Потоки: / - сырой газ; 11 - регенерированный гликоль; III - сухой газ; IV - насыщенный гликоль; V - конденсат; VI - вода; VII - смесь пластовой воды и конденсата

Принципиальная схема горизонтального абсорбера для очистки и осушки природного газа показана на рис. VI-14. Абсорбер включает ступень предварительной и тонкой сепарации для отделения механических примесей, пластовой воды и конденсата; ступень осушки газа диэтиленгли-колем; сепарационный отсек для улавливания гликоля.

Газ поступает в аппарат через осевой патрубок и подается в два тангенциальных сепаратора 1, где отделяется основная масса пластовой воды и конденсат, а газ отводится в центробежные сепараторы 2 тонкой очистки, которые он проходит сверху вниз. Выделенная жидкая фаза отводится в фазный разделитель 9, установленный под абсорбером.

Отсепарированный газ по сегментному каналу направляется под распределительную решетку 8, проходит ее и контактирует с диэтиленглико-лем, который с помощью оросителей 4 подается в слой насадки 5. Абсорбер работает в режиме затопленной насадки. Осушенный газ проходит каплеотбойник 6 для улавливания капель унесенного диэтиленгликоля, отводится в выходную камеру и через осевой патрубок - в газопровод. Насыщенный абсорбент отводится на регенерацию частично из пространства, образованного между корпусом и боковыми вертикальными перегородками, а частично из фазного разделителя. Проведенные во ВНИИгазе опытно-промышленные испытания показали, что при диаметре горизонтального абсорбера 2,4 м и длине 26 м можно обработать до 35 млн. м/сут газа при давлении 8 МПа.



ГЛАВА VII ОСНОВНЫЕ ТИПЫ И РАСЧЕТ РЕКТИФИКАЦИОННЫХ И АБСОРБЦИОННЫХ КОЛОНН

основы КЛАССИФИКАЦИИ АППАРАТОВ КОЛОННОГО ТИПА

Для контактирования потоков пара (газа) и жидкости в процессах ректификации и абсорбции применяются аппараты различных конструкций, среди которых наибольшее распространение получили вертикальные аппараты колонного типа. Аппараты этого типа могут быть классифицированы в зависимости от рабочего давления, технологического назначения и типа контактных устройств.

В зависимости от применяемого давления колонные аппараты подразделяются на атмосферные, вакуумные и колонны, работающие под давлением.

К атмосферным колоннам обычно относят колонны, в верхней части которых рабочее давление незначительно превышает атмосферное и определяется сопротивлением коммуникаций и аппаратуры, расположенных на потоке движения паров ректификата после колонны. Давление в нижней части колонны зависит в основном от сопротивления ее внутренних устройств и может значительно превышать атмосферное (например, колонна для разделения смеси этилбензола и ксилолов).

В вакуумных колоннах давление ниже атмосферного (создано разрежение), что позволяет снизить рабочую температуру процесса и избежать разложения продукта (разделение мазута, производство стирола, синтетических жирных кислот и др.). Величина остаточного давления в колонне определяется физико-химическими свойствами разделяемых продуктов и главным образом допустимой максимальной температурой их нагрева без заметного разложения.

В колоннах, работающих под давлением, величина последнего может значительно превышать атмосферное (колонны ГФУ, стабилизаторы, абсорберы и др.).

По технологическому назначению колонные аппараты подразделяются на колонны атмосферных и атмосферно-вакуумных установок разделения нефти и мазута, колонны установок вторичной перегонки бензинов, каталитического крекинга, установок газоразделения, установок регенерации растворителей при депарафинизации масел и др.

По типу внутренних контактных устройств различают тарельчатые, насадочные и пленочные колонные аппараты (рис. VII-1). Области применения контактных устройств определяются свойствами разделяемых смесей, рабочим давлением в аппарате, нагрузками по пару (газу) и жидкости и т.п.

В тарельчатых аппаратах (рис. VII-1, а) контакт между фазами происходит при прохождении пара (газа) сквозь слой жидкости, находящейся на контактном устройстве (тарелке).

В насадочных колоннах (рис. VII-1, б) контакт между газом (паром) и






- жидкая фаза -е - паровая {газовая) фаза

Рис. VII-1. Схемы основных типов колонных аппаратов:

а - тарельчатый; б - насадочный; в - пленочный; 1 - корпус колонны; 2 - полотно тарелки; 3 - переточное устройство; 4 - опорная решетка; 5 - насадка; 6 - распределитель; 7 - трубная решетка; 8 - трубка

ЖИДКОСТЬЮ осуществляется на поверхности специальных насадочных тел, а также в свободном пространстве между ними.

В пленочной колонне (рис. VII-1, в) фазы контактируют на поверхности тонкой пленки жидкости, стекающей по вертикальной или наклонной поверхности.

В нефтегазопереработке в основном применяются тарельчатые колонны. Однако в последние годы в связи с созданием эффективных насадок возрос интерес и к насадочным колоннам, особенно это относится к вакуумным процессам, приобретающим в этом случае ряд положительных характеристик: низкое гидравлическое сопротивление, малая задержка жидкости, высокая эффективность в широком интервале изменения нагрузок по пару (газу) и жидкости и др.

ТАРЕЛЬЧАТЫЕ КОЛОННЫ

В ректификационных и абсорбционных колоннах применяются тарелки различных конструкций (колпачковые, клапанные, струйные, провальные и т.п.), существенно различающиеся по своим рабочим характеристикам и технико-экономическим данным. При выборе конструкции контактного устройства учитывают как их гидродинамические и массообменные характеристики, так и экономические показатели работы колонны при использовании того или иного типа контактных устройств.

Основные принципы классификации тарелок. В настоящее время в промышленной практике известны сотни различных конструкций тарелок, которые можно классифицировать по способу передачи жидкости с тарелки на тарелку, по способу взаимодействия жидкой и паровой (газовой) фаз, по характеру диспергирования взаимодействующих фаз, по конструкции устройства для ввода пара (газа) в жидкость и др.

По способу передачи жидкости различают тарелки со специальными переточными устройствами и тарелки провальные.
