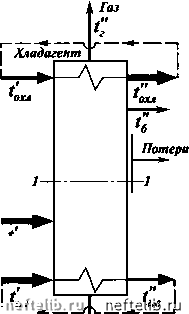

Рис. В-3. Схема внешних потоков для составления материального и энергетического (теплового) балансов

Рис. В-4. Схема для определения внутренних потоков:

а - верхняя часть аппарата (выше сечения 1-1); 6 - нижняя часть аппарата (ниже сечения 1-1]


Бензин

Нефть

Горячая струя

*н.о


Нефть

отбензнненная

Потери Н

Бензин

Потери I


Нефть

отбензнненная

При составлении энергетических (или тепловых) балансов особое внимание следует обращать на переход одного вида энергии в другой, на изменение агрегатного состояния веществ, сопровождающегося выделением или поглощением тепла, тепловыми эффектами химических реакций и т.п.

Материальный баланс может быть составлен как по потокам массы в целом, так и по отдельным веществам (компонентам) или видам атомов, например по углероду, водороду, сере и т.д.

Материальные и энергетические балансы, составленные для аппарата (процесса) в целом, позволяют рассчитать внешние потоки вещества и энергии, т.е. потоки, входящие в данную систему и покидающие ее.



Для расчета размеров аппарата (площади поперечного сечения, высоты, размеров внутренних устройств и т.п.) недостаточно знать только внешние потоки вещества и энергии, необходимо определить материальные и тепловые потоки в соответствующих сечениях внутри аппарата, По своей величине внутренние потоки могут значительно превосходить внешние, а кроме того, они могут претерпевать изменения по высоте аппарата (в различных его сечениях) вследствие изменения давлений, температур и теплофизических свойств веществ.

Схема, поясняющая определение внутренних потоков L и G в произвольном сечении аппарата, приведена на рис. В-4. Для определения указанных потоков мысленно разрезают аппарат в интересующем нас сечении 1-1 (см. рис. В-3) и отбрасывают одну из частей (см. рис. В-4, а, б). Действие отброшенной части на оставшуюся заменяют внутренними потоками. Затем для любого из двух вариантов, представленных на рис. В-4, записывают уравнения материального и энергетического балансов. Так, например, для части аппарата, находящейся выше сечения 1-1, материальный и тепловой балансы будут выглядеть следующим образом:

материальный баланс

"g;+0=(10;+l; (В.1)

Ы1 1=1

тепловой баланс

С>+СЯс = JdG/+Lh. (В.2)

1=1 1=1

При известных энтальпиях внутренних потоков Яд и из уравнений (В.1) и (В.2) можно определить внутренние потоки L и G.

Выполнив аналогичные расчеты для нескольких сечений аппарата, получим величины потоков в рабочей зоне аппарата, определяющие размеры его соответствующих сечений.

Необходимо подчеркнуть, что изменение величин внутренних потоков в разных сечениях аппарата можно выявить лишь при одновременном анализе уравнений материальных и тепловых балансов.

РОЛЬ ТЕОРИЙ ПОДОБИЯ И МОДЕЛИРОВАНИЯ В СОВРЕМЕННЫХ УСЛОВИЯХ

При разработке промышленных аппаратов для проведения соответствующего процесса необходимо располагать основными закономерностями, определяющими размеры аппарата и его производительность при заданных требованиях к качеству получаемых продуктов.

Основой получения этих закономерностей является эксперимент, базирующийся на глубоком знании существенных сторон процесса. Оно позволяет осуществлять моделирование процессов и аппаратов при проведении экспериментов на установках сравнительно небольшого масштаба. Полученные данные, представленные в виде уравнений, графиков или таблиц, используют для расчетов промышленных аппаратов.



Современная теория моделирования может быть представлена в виде следующих трех разновидностей: физическое моделирование; гидравлическое моделирование; математическое моделирование.

Физическое моделирование заключается в исследовании основных закономерностей процесса на реальных рабочих системах и при рабочих параметрах, которые предполагается осуществить в промышленных условиях. Установка, на которой выполняют физическое моделирование, отличается от промышленной установки своими размерами и величинами потоков. Конструкции аппаратов также могут быть не похожими на промышленные. На модельной установке варьируют основные рабочие параметры процесса (температуры, давления, концентрации, скорости потоков и т.д.), чтобы выяснить связи между ними.

Гидравлическое моделирование осуществляется на специальных стендах, включающих фрагменты основных рабочих элементов аппарата в натуральную величину. В качестве рабочих сред используют модельные системы: воду, воздух, песок и т. п.

При гидравлическом моделировании выявляют закономерности, определяющие гидравлическое сопротивление и производительность аппарата для различных типов контактных устройств.

По данным физического и гидравлического моделирования можно выбрать оптимальные условия процесса и размеры аппарата.

Математическое моделирование развилось в последние годы в связи с широким использованием персональных ЭВМ. Этот вид моделирования является ценным дополнением физического и гидравлического моделирования.

Под математическим моделированием понимается разработка и анализ систем уравнений процесса при соответствующих начальных и граничных условиях с целью выявления оптимальных условий проведения процесса или работы аппарата. Использование этого метода предполагает достаточно глубокое знание основных закономерностей процесса (работы аппарата).

Математическое моделирование распадается на следующие основные этапы:

а) составление систем уравнений, начальных и граничных условий;

б) анализ систем уравнений с применением ЭВМ (деформация модели);

в) корректировка параметров уравнений модели на основе данных физического и гидравлического моделирования;

г) проверка соответствия модели реальному объекту (проверка адекватности модели объекту) и внесение в случае необходимости корректив в модель.

Этап (б), связанный с деформацией модели, позволяет выявить, как те или иные переменные влияют на конечные показатели процесса (выход продуктов, степень конверсии сырья, чистоту продуктов и т.д.), и отобрать наиболее важные из них. Этот этап в какой-то мере дополняет физический эксперимент, но ни в коей мере не заменяет его.

После этапа деформации модели проведение физического и гидравлического моделирования - этап (в) - может быть выполнено более целенаправленно и при меньшем объеме экспериментов.
