то рабочая линия пройдет левее точки Н и процесс ректификации с заданной степенью четкости станет невозможен.

Таким образом, минимальный поток паров определяется из уравнения

(IV. 12) рабочей линии нижней части колонны при х, = х„ = хр и Уыо = Уш= ур-

ур-хр

При увеличении парового потока точка С рабочей линии будет перемещаться вправо и при (G/W) оо рабочая линия нижней части колонны сольется с диагональю OA диаграммы х - у.

ТЕПЛОВОЙ БАЛАНС КОЛОННЫ

При проведении процесса ректификации происходит обмен тепловой энергией между контактирующими паровой и жидкой фазами. Приходными статьями теплового баланса колонны являются тепло, вносимое сырьем Ор, и тепло, подводимое в низ колонны через кипятильник Ов-Расходными статьями является тепло, отводимое из колонны парами ректификата Ос. жидким остатком 0„ и тепло, отнимаемое потоком хладагента на верху колонны для образования флегмы (см. рис. IV-5).

Тепловой баланс колонны без учета теплопотерь в окружающую среду запишется в виде

Of + Ов = Ос + Ow + О,. (IV.25)

Отдельные составляющие теплового баланса определяются выражениями

Ор = F(\ - e)h, + FeH, - Fhp-,

При заданных составах и отборах ректификата и остатка потоки тепла Ор и Ow являются постоянными, поэтому можем переписать уравнение (IV.25) в следующем виде:

Ор + Ов - Оа = Od + Ow = const. (IV.26)

При неизменных температуре и составе сырья (Of = const) из уравнения (IV.26) получаем, что Ов - Оа = const. Отсюда следует, что изменения величин Ов и Od могут происходить только в общем направлении, т.е. обе или увеличиваются или уменьшаются. При этом их разность остается величиной постоянной.

Аналогичная зависимость наблюдается при постоянном подводе тепла



в низ колонны (Ов = const), когда изменения величин Ор и Оа могут происходить только на одну и ту же величину Of ~ Оа = const и в одинаковом направлении.

Из уравнения (IV.26) также следует, что с повышением температуры исходного сырья при постоянной величине отвода тепла на верху колонны Оа количество тепла, подводимого в низ колонны Ов, должно на столько же уменьшиться, и наоборот.

Графическую оценку отмеченной закономерности выполним с использованием энтальпийной диаграммы. Для этого в уравнение (IV.25) подставим выражения для Оо и Ow и объединим члены уравнений, относящиеся к потокам тепла в верхней и нижней частях колонны. Получим

О, = (DH, + 0j + (Wh - Ов)

Op = D

Н +

Введем понятия о приведенных энтальпиях ректификата Нд и остатка

л;,:

НЬ = Я,д+ (IV.27)

с учетом введенных обозначений уравнение теплового баланса запишется в виде

Or = DHl + Wh;.

Подставив в это уравнение W = F - DhOf = Fhp, получим

e = R = ±£Jl!}k- (IV.29)

l-e = i = l-- = i£-?i. (IV.30)

Уравнения (IV.29) и (W30) аналогичны по структуре приведенным ранее уравнениям (IV.l) и (rv.2) материального баланса.

Из сопоставления уравнений (IV.l) и (rv.29), а также уравнений (rV.2) и (rv.30) получим следующие уравнения материально-теплового баланса колонны:

g Р ~ УУ - f-W

Р Yd-Xw Hi- hw

и 118



Ha энтальпийной диаграмме эти уравнения соответствуют прямой, проходящей через следующие три точки:

Р(х„, л;); F(xp, Лр); Р(ув, Н.

На рис. IV-10 дано построение указанных характерных точек на энтальпийной диаграмме.

При заданном составе ректификата уд ордината точки Р зависит от относительного количества тепла 0,/Д отводимого на верху колонны. При увеличении Oj/D точка Р перемещается вверх (точка Pi), а при уменьшении - вниз (точка Pj).

Соответственно при заданном составе остатка Хи, ордината точки Р зависит от относительного количества тепла Og/W, подводимого в низ колонны. С увеличением Og/W точка Р переместится вниз (точка Р,), а при уменьшении - вверх (точка Pj). При большой величине Og/W ордината точки Р становится отрицательной (Л < 0), тогда как ордината точки Р всегда положительна (Нд > 0).

Точка F, определяемая составом сырья Хр и его энтальпией Л, лежит всегда на прямой РР. При изменении энтальпии сырья точка F перемещается по вертикали.

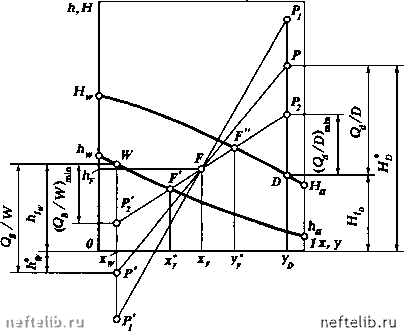

Рис. IV-10. Представление материально-теплового баланса колонны на энтальпийной диаграмме
