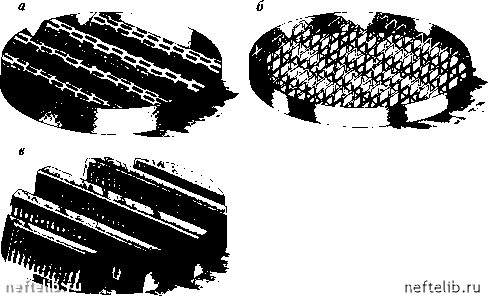

Рис. VII-28. Конструкции опорно-распределительных решеток фирмы "Norton":

а - волнистая из перфорированных пластин; б - волнистая из просечно-вытяжного листа; в - колпачкового типа

большого диаметра применяют два или три желоба), из которого по желобам меньшего сечения, оснащенных устройствами слива жидкости различных конструкций, распределяется по всему сечению насадки. При малых расходах жидкости с высокой плотностью и вязкостью применяют трубчатый распределитель (рис. VII-29, б). В колоннах для разделения нефти и скрубберах используют пневматические распределители, выполненные в виде коллектора с форсунками (рис. VII-29, в).

Для того чтобы исключить при работе колонны перемещение элементов насадки, в ее верхней части насадку закрепляют решетками с большим свободным сечением. На рис. VII-30, а показан вариант такой решетки для колонны с насыпной насадкой, а на рис. VII-30, б - для колонны с регулярной насадкой.

Необходимо отметить, что характер и структура распределения жидкости по сечению колонны не сохраняются при дальнейшем ее течении по насадке. Восходящий паровой поток, занимающий центральную часть слоя насадки, оттесняет жидкость к стенкам колонны. Для уменьшения неравномерности распределения потоков по высоте аппарата общий слой насадки в колонне делят по ее высоте на отдельные секции, между которыми устанавливают коллекторы для сбора жидкости (рис. VII-30, в) и распределительные устройства различных конструкций.

Гидравлические условия работы насадочных колонн. В насадочной колонне потоки пара (газа) и жидкости взаимодействуют в противотоке. В зависимости от нагрузок колонны по пару (газу) G и жидкости I изменяется характер взаимодействия фаз, проявляющийся в различных гидродинамических режимах. Наиболее четко эти режимы выявляются на кривых, показывающих зависимость сопротивления насадки от ее нагрузки по пару






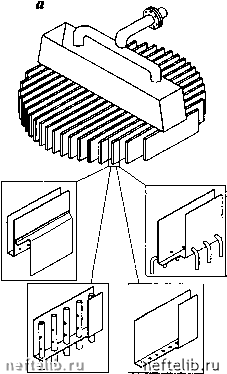

Рис. VII-20. Конструкции распределительных устройств для жидкости фирмы "Sulzer": а - желобчатого типа; б - трубчатый; в - пневматический

(газу) и жидкости, построенных в логарифмических координатах (рис. VII-31).

При малых нагрузках потоков взаимодействие между фазами незначительно. Жидкость смачивает поверхность насадочных элементов, а сопротивление насадки потоку пропорционально сопротивлению сухой насадки. Это так называемый пленочный режим.

При дальнейшем увеличении скоростей потоков контактирующих фаз возрастает трение между ними, происходит торможение потока жидкости и в связи с этим увеличивается количество жидкости Hq, удерживаемой в насадке. Этот режим характеризуется как начало подвисания жидкости и принимается в качестве нижнего предела устойчивой работы колонны. При больших жидкостных нагрузках этот режим выявляется не всегда четко. Сопротивление насадки в режиме подвисания пропорционально скорости пара в степени 3 - 4. Интенсивность массопередачи в этом режиме сильно возрастает.

Дальнейшее увеличение скоростей взаимодействующих фаз приводит к еще большему увеличению сопротивления насадки и количества удерживаемой жидкости в объеме, занятом насадкой. При определенных величинах паровой и жидкостной нагрузок происходит резкое увеличение количества удерживаемой насадкой жидкости и рост гидравлического сопротив-

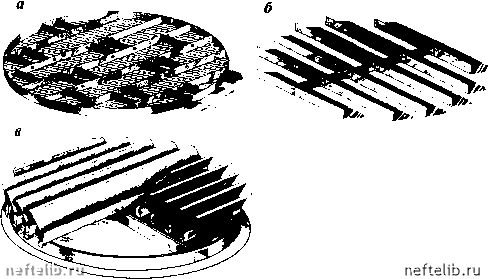

Рис. VII-30. Конструкция ограничительных решеток и коллектора фирмы "Norton":

а - ограничительная решетка для насыпной насадки; б - ограничительная решетка для регулярной насадки; в - коллектор для сбора жидкости

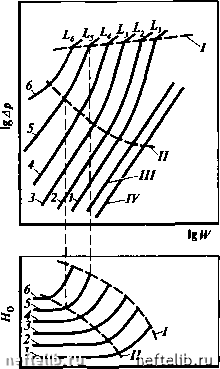

Рис. VII-31. Характер зависимости гидравлического сопротивления Лр и удерживающей способности Я, от скорости пара в колонне W.

1 - линия точек захлебывания; - кривая точек подвисания; 111 - линия для смоченной насадки (малый расход жидкости); IV - линия для сухой насадки; L - нагрузка по жидкости, L, < < < i.4 <
