в нефтегазовых производствах наиболее распространены тарельчатые и насадочные абсорберы. Тарельчатый абсорбер (рис. VI-12, а) представляет собой вертикальный аппарат, в верхней части корпуса 1 которого установлен каплеотбойник 2, предотвращающий унос абсорбента потоком газа. Контактирование газового потока и абсорбента осуществляется на контактных тарелках 3 той или иной конструкции. Для ремонта и монтажа внутренних устройств абсорбера через 4 - 5 тарелок установлены люки-лазы 4 условным диаметром не менее 450 мм. В нижней части корпус аппарата приварен к опорной обечайке 5. Насадочный абсорбер (рис. VI-12,



1и, ill.


Рис. VI-12. Абсорберы:

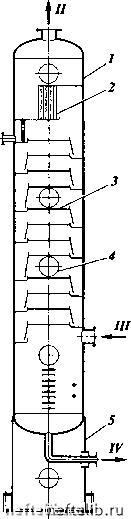

а - тарельчатый: 1 - корпус; 2 - каплеотбойник; 3 - тарелка; 4 - люк; 5 - опорная обечайка; б - насадочный: 1 - корпус; 2 - распределительная тарелка; 3 - насадка; 4 - опорная решетка; 5 - загрузочные люки; б - опора; 7 - люки выгрузки насадки. Потоки: / - ненасыщенный абсорбент; 11 - сухой газ; Ш - сырой газ; /V - насыщенный абсорбент



б) в верхней части оснащен распределителем 2 регенерированного абсорбента. Слой насыпной или регулярной насадки опирается на опорную решетку 4. Для загрузки и выгрузки насадки служат люки 5 и 7.

Обычно давление в абсорберах при разделении нефтяных попутных газов составляет 1,6-2,0 МПа, а при извлечении компонентов природного газа, имеющего большее устьевое давление, 4,0 - 7,5 МПа. Температура зависит от применяемого хладагента и может составлять при извлечении пропана минус 40 °С, этана минус 80-100 °С. Диаметр промышленных абсорберов зависит от производительности и достигает 3 м, число тарелок составляет 30 - 40.

При промысловой очистке и осушке природного газа производительность по газу одного абсорбера достигает 10 - 35 млн. м/сут. Для таких условий работы предназначены специальные конструкции абсорберов.

На рис VI-13 представлена конструкция многофункционального аппарата, состоящего из трех секций. Исходный газ по тангенциально расположенному штуцеру поступает в первую по ходу газа секцию сепарации. Отделение капельной жидкости в этой секции осуществляется при прохождении газа через сетчатый отбойник 1 и сепарационную тарелку 2, на которой установлены центробежные сепарирующие элементы. Вторая секция предназначена для осушки газа и включает четыре тарелки 4 с контактными элементами центробежного типа.

Каждый прямоточный центробежный элемент состоит из цилиндрического корпуса 12 диаметром 60- 100 мм и оснащен в нижней части тангенциальным завихрителем i7. В различных модификациях таких элементов тангенциальный завихритель может быть заменен осевым или комбинированным. На небольшом расстоянии от полотна тарелки И центробежный элемент оснащен трубкой 15, служащей для подачи жидкости в центр элемента. Над трубкой в центральной части по оси элемента установлена коническая чашка 14, обеспечивающая сужение потока газа, что создает область пониженного давления. Благодаря уменьшению давления внутри элементов жидкость по трубке 15, имеющей отверстие 16 в нижней части, подается внутрь элемента. При контакте с закрученным потоком газа жидкость распределяется по стенке элемента и поднимается вверх. Для отделения пленки жидкости от потока газа служит отбойник 13 в форме полутора.

Насыщенный гликоль собирается во внутренней емкости 3, откуда он отводится на регенерацию. Последняя по ходу газа секция улавливания гликоля образована сепарационной тарелкой 5 и тарелкой, на которой установлены фильтр-патроны 6. Фильтр-патроны выполнены в виде перфорированного цилиндрического каркаса с намоткой 10-15 слоев стекловолокна. Изнутри и снаружи слой фильтрующего материала закреплен дву-мя-тремя слоями рукавной сетки.

В последние годы значительно возрос интерес к аппаратам, работающим в режиме затопленной насадки, что позволяет уменьшить высоту абсорбера. Так, для осушки газа до температуры точки росы - 25 °С достаточно иметь слой насадки высотой 600-1200 мм. В этом случае выгодным оказывается использование не вертикальных а горизонтальных абсорберов. При постоянном диаметре абсорбера его производительность можно повышать, увеличивая длину. Применение горизонтальных аппаратов позволяет упростить конструкцию фундаментов и площадок обслуживания, сократить размер производственных площадей и уменьшить затраты на монтаж оборудования.




жтТТттПГТтТт. I

\\Ёштт

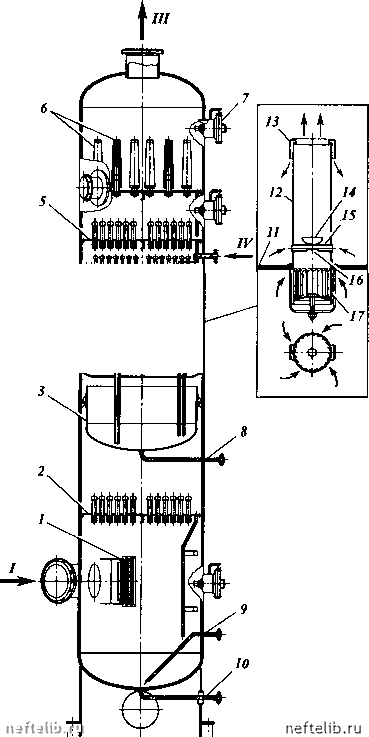

Рис. VI-13. Конструкция многофункционального аппарата для очистки и осушки природного газа: 1 - сетчатый отбойник; 2, 5 - сепарационная тарелка; 3 - внутренняя емкость насыщенного гликоля; 4 - тарелка с контактными элементами центробежного типа; б - фильтр-патроны; 7 - люк-лаз; 8, W - штуцер для дренажа; 9 - штуцер отвода жидкости; 11 полотно тарелки; 12 - цилиндрический корпус центробежного элемента; 13 - отбойник; 14 - коническая чашка; 15 - трубка для подачи жидкости; 16 - отверстие; 17 - тангенциальный завихритель. Потоки: / - сырой газ; П - насыщенный раствор гликоля; 111 - сухой газ; IV - регенерированный раствор гликоля
