Обозначив через V, объем частиц, а через - объем среды, получим

Изучение явления стесненного осаждения показывает, что его скорость W„„ является функцией относительного объема среды е и критерия Архимеда, т.е.

Re„.„ = /(Аг, е).

При стесненном осаждении для расчета критерия Рейнольдса, а следовательно, и скорости стесненного осаждения может быть использовано уравнение, справедливое для всех гидродинамических режимов (ламинарного, переходного и турбулентного);

(XII.7)

18 + 0,575VAre

Отметим, что, когда е = 1, уравнение (XII.7) совпадает с ранее приведенным уравнением (XII.6), справедливым для свободного осаждения.

ПРОИЗВОДИТЕЛЬНОСТЬ ОТСТОЙНИКОВ

На рис. ХП-З представлена схема работы открытого отстойника прямоугольной формы для жидкой суспензии, содержащей твердые частицы. Поступающая в отстойник жидкость движется горизонтально со средней скоростью и Частицы под действием силы тяжести двигаются с постоянной скоростью к днищу и одновременно вместе с жидкостью вдоль отстойника со скоростью и Время нахождения жидкости в отстойнике равно длине его пути, деленной на скорость движения, и составляет

х„ = 1/V.

Продолжительность осаждения частицы на дно отстойника в случае, когда частица начала свой путь от поверхности жидкости, равна

Если т„, то частица осядет; в противном случае жидкость унесет ее с собой. В предельном случае (при Тос = т„) получаем, что


Рис. ХП-З. Схема работы отстойника:

I - суспензия; И - осветленная жидкость; III - выгружаемый осадок



При заданных размерах отстойника I, h, b можно найти допустимую максимальную скорость движения жидкости, при которой твердые частицы осядут на дно отстойника:

Объемный расход жидкости V, прошедшей через отстойник за 1 с, равен произведению скорости потока на площадь его поперечного сечения S:

V = Sv = bhv где S = bh.

Подставляя выражение скорости потока v из предыдущего равенства, получаем

V = bhWJ/h = blW = FW,

т.е. кроме скорости осаждения производительность отстойника определяется только его площадью в плане F. Аналогичная зависимость получается и для отстойника периодического наполнения, например для резервуара.

АППАРАТУРА ДЛЯ ОТСТАИВАНИЯ

Аппараты для отстаивания дисперсной фазы {нефтеловушки, продуктоловушки, песколовки, отстойники, нефтеотделители, газосепараторы, пруды-отстойники), применяемые на нефтегазоперерабатываю-щих и не(лехимических заводах, разнообразны по конструктивному оформлению, что во многом определяется различными условиями проведения процесса. Приведем описание только некоторых конструкций.

Нефтеловушки. На рис. XII-4 представлена конструкция типовой нефтеловушки, предназначенной для очистки нефтесодержащих сточных вод от нефти, нефтепродуктов и твердых механических примесей. Для обеспечения бесперебойной работы нефтеловушки должны иметь не менее двух параллельно работающих секций. Каждая секция состоит из корпуса 1, в котором установлен скребковый транспортер 4 с приводом 3 для сгона всплывающих нефтепродуктов и сдвига осадка в приямок 7. Частота включения скребкового механизма должна быть такой, чтобы толщина слоя накопившихся нефтепродуктов не превышала высоты бруса скребкового транспортера (100 мм), но не реже одного раза в смену. Перфорированная перегородка 2 предназначена для равномерного распределения потока по сечению аппарата, а глухая перегородка б - для отделения слоя чистой воды от зоны отстаивания. Нефтеловушка оборудована нефтесборными трубами 5 с ручным приводом. Удаление осадка из приямка осуществляется гидроэлеватором 8 или через донные клапаны. Подача воды в гидроэлеватор и отвод осадка регулируются задвижками 9 с электроприводом. В каждую секцию сточная вода подводится независимо от других. Применяются нефтеловушки нескольких типов, различающихся пропускной способностью одной секции: 18, 36, 54, 81 и 198 м/ч. Средняя скорость движения сточных вод в нефтеловушке 5 мм/ч.

Для повышения эффективности механической очистки нефтесодержащих сточных вод, сокращения занимаемой площади и снижения капитальных затрат целесообразно применение многополочных нефтеловушек. В такой нефтеловушке пространство внутри скребкового

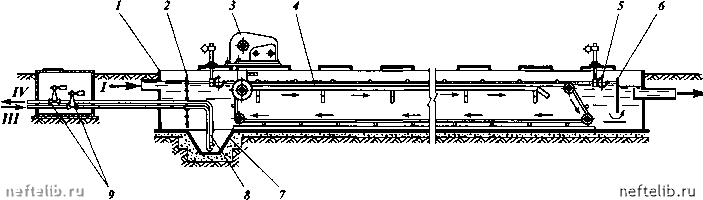

Рис. XII-4. Нефтеловушка:

I - корпус; 2 - перфорированная перегородка; 3 - привод скребкового транспортера; 4 - скребковый транспортер; 5 - нефтесборная труба; 6 - перегородка; 7 - приямок ; 8 - гидроэлеватор; 9 - задвижки с электроприводом. Потоки: i - сточная вода; И - очищенная вода; Ш - вода в гидроэлеватор; IV - шлам
