РАВНОВЕСИЕ ПРИ ВЫСОКИХ ДАВЛЕНИЯХ

Рассмотрим влияние повышения давления в системе на характерные кривые, описанные выше.

Влияние давления на кривую равновесия фаз отражено на графике (рис. 11-12). С увеличением внешнего давления к кривая равновесия фаз становится менее выпуклой и приближается к диагонали диаграммы х - /, так как повышение давления уменьшает коэффициент относительной лету-


Рис. 11-12. Кривая равновесия фаз при разных давлениях

А, Я


х,У 1

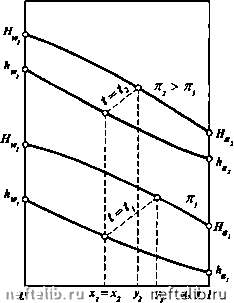

Рис. 11-13. Изобарные температурные кривые Рис. 11-14. Энтальпийные диаграммы при при разных давлениях разных давлениях



чести а , что приводит к меньшему обогащению паровой фазы НКК. При критическом давлении Рр кривая равновесия фаз сольется с диагональю х = у и различие равновесных паровой и жидкой фаз исчезнет.

Поэтому при проведении процессов с участием паровой и жидкой фаз внешнее давление должно быть возможно ниже критического.

Обратимся к изобарным температурным кривым (рис. 11-13). При повышении давления, во-первых, повышается температура системы, во-вторых, кривые кипения и конденсации сближаются между собой, что так же связано с меньшим обогащением паровой фазы НКК. Аналогичным образом ведут себя и кривые на энтальпийной диаграмме (рис. 11-14).

Кроме того, повышение давления системы может привести ее к отклонению от идеальности.

Эти обстоятельства следует учитывать при расчетах процессов перегонки и ректификации и выборе рабочего давления в системе.

РАВНОВЕСИЕ ДВУХКОМПОНЕНТНЫХ СИСТЕМ, ЧАСТИЧНО ОТКЛОНЯЮЩИХСЯ ОТ ЗАКОНА РАУЛЯ

В отличие от идеальных растворов для двухкомпонентных систем, частично отклоняющихся от закона Рауля, парциальные давления компонентов и общее давление смеси при изменении концентрации изменяются не по прямой. Такие системы называются нормальными растворами. При этом смеси обладают положительным отклонением от закона Рауля, если парциальные давления и общее давление системы больше величин, вычисленных по закону Рауля. Если же парциальные давления компонентов и общее давление смеси оказываются меньше, чем для идеальных растворов, то такие смеси имеют отрицательное отклонение от закона Рауля.

На рис. 11-15 приведены примеры подобных кривых в случае положительного и отрицательного отклонения от закона Рауля.

Для подобных систем кривая равновесия фаз и изобарные температурные кривые имеют тот же вид, что и для идеальных растворов, т.е. в этих системах температуры кипящей жидкости и насыщенных паров непрерывно повышаются с уменьшением концентрации НКК в жидкости и паре.

Кривая равновесия фаз смесей этого типа характеризуется тем, что концентрация НКК в паровой фазе всегда выше, чем в жидкости при любом составе жидкой фазы. Следовательно, кривая равновесия всегда выпуклая и не пересекает диагонали диаграммы х - /.

Для рассматриваемых систем парциальные давления компонентов могут быть определены по уравнениям

Ра =УЛх и

= 7Л(1-х),

где 7а и Y„ - коэффициенты активности соответственно НКК и ВКК.




х\у 1

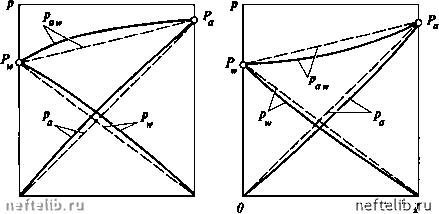

Рис. 11-15. Зависимость парциальных н общего давлений в системе, частично отклоняющейся от закона Рауля:

а - смесь с положительным отклонением; б - смесь с отрицательным отклонением (пунктир соответствует идеальному раствору)

Коэффициенты активности характеризуют степень отклонения раствора данных жидкостей от идеальной системы. Для систем с положительным отклонением 7 > 1, для систем с отрицательным отклонением 7 < 1.

Коэффициенты активности зависят от состава жидкости, ее свойств, температуры и давления в системе и вычисляются либо на основе экспериментальных данных, либо по ряду эмпирических уравнений.

Уравнение изотермы жидкой фазы нормального раствора имеет вид

Ра. = УаРаХ + УР(1-Х).

откуда

Paw-УаРа

Соответственно состав равновесного пара равен

в условиях равновесия р = к.

Уравнение кривой равновесия фаз подобных систем записывается так же, как для идеальных [см. уравнения (11.24) - (11.26)]. Однако в этом случае коэффициент относительной летучести должен быть определен из выражения
