40 60 80100 d, мкм

Рис. XIV-15. Зависимость коэффициента фракционной степени очистки суспензии в гидроциклоне и тарельчатом сепараторе фирмы "Аль-фа-Лаваль" от диаметра частиц d: 1-3 - тарельчатый сепаратор различной производительности (1 - 60 mV4; 2-80 mV4; 5-100 mV4; 4 - гидроциклон)

Расчет батарейных циклонов проводится аналогачно расчету простых циклонов по уравнениям (XIV.7) и (XIV.8). Коэффициент сопротивления циклонных элементов, выполненных по нормалям НИИОгаза, составляет 65+90. Конечное уравнение для батарейных циклонов запишется в виде

S = -

- = z-

Задавшись диаметром корпусов, например 100, 150 или 200 мм, определяют требуемое их число z.

Гидроциклоиы. Циклоны, предназначенные для разделения жидких неоднородных систем (суспензий и нестойких эмульсий), называют гидроциклонами. Они применяются для осветления жидкостей или обогащения суспензий, а также для разделения твердых частиц с различными размерами зерен. Гидроциклоны представляют собой цилиндроконический корпус с центральной выхлопной трубой, снабженной сверху тангенциально расположенным патрубком для ввода суспензии (нестойкой эмульсии), и принципиально не отличаются от обычных циклонов.

На рис. XIV-15 представлены данные о фракционных коэффициентах степени очистки суспензий в гидроциклоне и тарельчатом сепараторе Аль-фа-Лаваль при различной его производительности.

Циклоны всех видов отличаются простотой конструкции и обслуживания, компактностью и низкой стоимостью. По сравнению с аппаратами, в которых отделение частиц пыли осуществляется под действием силы тяжести или инерционных сил, циклоны обеспечивают более высокую степень очистки газа и требуют меньших капитальных затрат.

К недостаткам циклонов следует отнести сравнительно большое гидравлическое сопротивление, невысокую степень улавливания частиц размером менее 10 мкм, истирание корпуса аппарата частицами пыли и чувствительность к колебаниям нагрузки по газу.



ГЛАВА XV ЭЛЕКТРИЧЕСКОЕ ОСАЖДЕНИЕ

Для разделения жидких и газовых суспензий можно использовать силы электрического поля. При действии на эмульсию поля переменного тока высокого напряжения происходит слияние (коагуляция) мелких капелек диспергированной жидкости в более крупные, которые затем легко осаждаются под действием силы тяжести. Создавая электрический разряд в газе, добиваются заряжения взвешенных в нем частиц, которые затем осаждаются электрическими силами в поле постоянного тока высокого напряжения.

ЭЛЕКТРИЧЕСКИЕ СПОСОБЫ РАЗДЕЛЕНИЯ НЕФТЯНЫХ ЭМУЛЬСИЙ

Добываемая нефть часто содержит воду в виде стойкой эмульсии. Эта вода отличается сравнительно высоким содержанием солей, поэтому нефть, подлежащая переработке, должна быть предварительно обезвожена и обессолена.

Обезвоживание, а следовательно, и обессоливание нефти может быть осуществлено механическим или химическим методом, но наиболее эффективным является воздействие электрического поля.

Обработке нефти в электрическом поле обычно предшествует ее смешение с менее минерализованной пресной водой в количестве 515 % на нефть. В этом случае концентрация солей значительно уменьшается, что позволяет при данной степени обезвоживания (десятые доли процента остаточной воды) существенно снизить содержание солей и обеспечить высокую степень обессоливания (менее 5 мг на 1 л нефти). При высоком содержании воды в исходной нефти обработку нефти водой осуществляют дважды.

Сущность метода электрообработки заключается в том, что под действием электрического поля высокого напряжения и переменного направления капельки воды заряжаются и начинают двигаться по направлению силовых линий электрического поля. Разноименно заряженные капельки взаимно притягиваются и сливаются. Заряженные одноименно (в основном отрицательно) капельки воды движутся к противоположному полюсу, все время меняя направление движения вследствие переменности поля, сталкиваются и тоже сливаются. Для улучшения процесса коагуляции в поток часто добавляют немного щелочи, нейтрализующей органические кислоты и увеличивающей электропроводность воды. Процесс ведут с подогревом (для уменьшения вязкости) и под давлением, исключающим возможность испарения воды и кипения нефгги. Применяемая в промышленных установках разность потенциалов достигает 35 кВ.

Электродегидратором называется устройство для обработки в электрическом поле суспензии типа жидкость - жидкость (например, нефть - вода).

В промышленной практике получили распространение электродегид-раторы различных типов: вертикальные, горизонтальные, сферические.

В качестве примера на рис. XV-1 показан горизонтальный электроде-

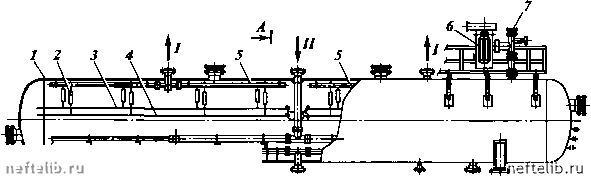

Рис. XV-1. Горизонтальный электродеподратор ЭГ200-10:

/ - корпус; 2 - изолятор; 3 - верхний электрод; 4 - нижний электрод; 5 - сборник обессоленной нефти; 6 - трансформатор; 7 - ввод высокого напряжения; 8 - сборник соленой воды; 9 - промывочный коллектор; 10 - распределитель нефти. Потоки: / - выход обессоленной нефти; - вход нефти; Ш - удаление шлама; IV - ввод воды на промывку аппарата; V - выход дренажной воды
