в разборных конструкциях теплообменников типа «труба в трубе» (рис. ХХП-И, XXII-12) внутренние трубы при повышении температуры могуг удлиняться независимо от наружных. Конструкция аппаратов позволяет осуществлять регулярную механическую очистку внутренней поверхности теплообменных труб от зафязнений, а также при необходимости вынимать трубы для их замены или механической очистки наружной поверхности.

В многопоточных теплообменных аппаратах (см. рис. XXII-12) распределительная камера 1 служит для распределения потока по теплообмен-ным трубам 6. Между решетками теплообменных 2 и кожуховых труб 4 расположена распределительная камера 3 для среды, протекающей по кольцевому пространству в кожуховых трубах 7. Многопоточные теплообменники имеют два хода по внутренним трубам и два по наружным.

В аппарате этого типа легче обеспечить большие, чем в кожухотрубчатых теплообменниках, скорости движения потоков, что позволяет иметь и более высокие коэффициенты теплопередачи и большие значения теплонапряженности поверхности нафева. Кроме того, в аппаратах типа «труба в трубе» легче осуществить противоток между теплообменивающимися средами, что также способствует более высокой эффективности теплообмена.

Поверхность теплообменных аппаратов рассматриваемого типа в меньшей степени подвержена зафязнению продуктами коррозии и механическими примесями, содержащимися в теплообменивающихся средах. Во многих случаях аппараты типа «труба в трубе» работают с более высокими тепловыми показателями, чем кожухотрубчатые теплообменники.

В теплообменных аппаратах разборной конструкции внутренние трубы в ряде случаев с наружной поверхности выполняются с оребрением, позволяющим в 4 -5 раз увеличить их поверхность теплообмена. Оребре-ние внутренних труб используют, как правило, в тех случаях, когда со стороны одной из теплообменивающихся сред трудно обеспечить высокий коэффициент теплоотдачи (движется газ, вязкая жидкость, поток имеет ламинарный характер и т.п.). В этом случае оребрение поверхности со сто-

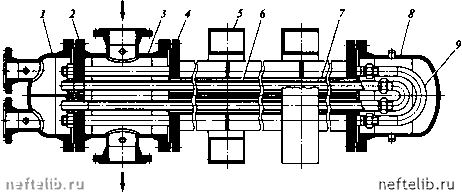

Рис. ХХП-12. Разборный многопоточный теплообменный аппарат типа «труба в трубе»:

1 - первая распределительная камера; 2 - решетка теплообменных труб; 3 - вторая распределительная камера; 4 - решетка кожуховых труб; 5 - опора; б - теплообменная труба; 7 - кожуховая труба; 8 - поворотная камера; 9 - двойник



роны такой теплообменивающейся среды позволяет значительно увеличить количество переданного тепла.

На рис. XXII-13 приведены варианты оребрения трубы. Ребра можно изготовить в виде штампованных корыт, приваренных контактной сваркой (см. рис. XXII-13, а] или из полос, которые вставляют в канавки, а затем закрепляют обжатием кромок (завальцовка ребер роликами) (см. рис. XXII-13, б). Ребра могут быть получены накаткой (см. рис. XXII-13, в) или выдавливанием из металла трубы (см. рис. XXII-13, г). Применяют также ребристые трубы с приварными шипами (см. рис. XXII-13, д).

Для повышения эффективности теплообмена в трубном пространстве используют методы воздействия на поток устройствами, разрушающими и турбулизирующими движение потока в трубе. Это различного рода турбули-зирующие вставки, варианты исполнения которых представлены на рис.


тттттттт

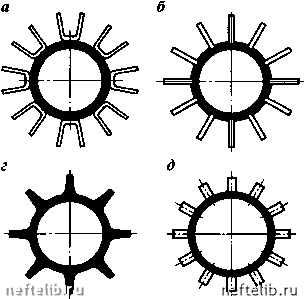

Рис. XXIM3. Трубы с ребрами:

а - приварными из корыт; 6 - завальцованными; в - накатанными винтовыми; г - выдавленными; д - приварными шиповидными





Рис. ХХП-14. Трубы с турбулизаторами:

а - шнековые завихрители; б - ленточные завихрители; в - диафрагмовые трубы с вертикальными канавками; г - диафрагмовые трубы с наклонными канавками; д - трубы со спиральной проволокой; е - турбулизатор фирмы "Sulzer"



XXII-14. Шнековые (см. XXII-14, а) или ленточные (см. XXII-14, б) завих-рители, установленные по всей длине трубы, обеспечивают закрутку потока, что является одним из эффективных способов интенсификации теплообмена в трубах. Широкое распространение из-за простоты изготовления получили ленточные завихрители. Наиболее эффективная закрутка потока при этом реализуется, если лента вставлена в трубу практически без зазора. Дополнительный эффект в этом случае заключается в том, что винтовая вставка увеличивает поверхность теплообмена и воспринятое ею тепло посредством теплопроводности передается в стенку трубы.

Отечественные мапшностроительные заводы освоили производство диафрагмированных труб, которые изготавливаются путем нанесения на гладкие трубы поперечных вертикальных (см. XXII-14, в] или наклонных спиральных (см. XXII-14, г) канавок. Вместо наклонных канавок можно устанавливать внутри труб турбулизаторы, представляющие собой спиральную проволоку (см. XXII-14, д). На рис. XXII-14, е приведен турбулизатор, применяемый при движении внутри трубы вязких продуктов или тогда, когда при необходимости требуется обеспечить на большой длине небольшое гидравлическое сопротивление.

Недостатками теплообменных аппаратов типа «труба в трубе» по сравнению с кожухотрубчатыми аппаратами являются большие габариты, а также более высокий расход металла на единицу поверхности нагрева.

Теплообменные аппараты типа «труба в трубе» жесткой конструкции, так же как и кожухотрубчатые с неподвижными решетками, используются при сравнительно небольшой разности температур теплообменивающихся сред и при теплообмене незагрязненных жидкостей (частая очистка кольцевого пространства не требуется).

В теплообменных аппаратах типа «труба в трубе» разборной конструкции сравнительно легко очищаются внутренняя и наружная поверхности труб; эти аппараты обладают высоким коэффициентом теплопередачи и являются надежными в эксплуатации.

Кристаллизатор типа «труба в трубе» широко распространен на установках депарафинизации масел. Кристаллизатор предназначен для получения и роста кристаллов, поэтому в аппарате должен быть обеспечен оптимальный тепловой и гидродинамический режим. Температурный напор, скорость движения и продолжительность пребывания охлаждаемого продукта в кристаллизаторе выбирают с таким расчетом, чтобы обеспечить в аппарате оптимальную скорость охлаждения данного продукта, необходимую для роста его кристаллов (быстрое охлаждение обычно сопровождается образованием мелких кристаллов).

В кристаллизаторах по внутренней трубе движется охлаждаемый раствор масла, из которого выкристаллизовываются парафиновые углеводороды, а по кольцевому пространству - охлаждающая среда: для регенеративных кристаллизаторов это холодный раствор депарафинированного масла, для собственно кристаллизаторов - специальный хладагент (испаряющийся аммиак, пропан и др.).

Во избежание отложения парафина на внутренней поверхности трубы кристаллизаторы снабжены вращающимся валом со скребками, удаляющими парафин. Это необходимо, чтобы повысить эффект теплообмена, значительно ухудшающийся вследствие низкого коэффициента теплопроводности слоя парафина.
