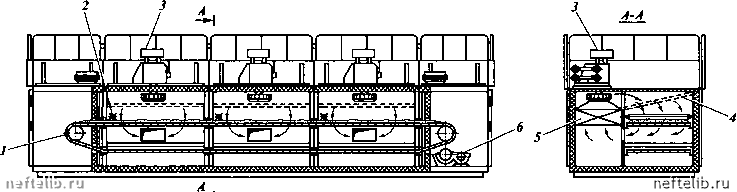

Рис. х-12. Ленточная сушилка:

} - ленточный конвейер; 2 - ворошители; 3 - циркуляционный вентилятор; 4 - воздухораспределительная решетка; 5 - паровой калорифер; б - шнек для выгрузки сухого материала



Высушиваемый материал подается на горизонтальную бесконечную перфорированную ленту 1, которая изготавливается из металлической плетеной сетки или перфорированных пластин. Лента может быть и сплошной, выполненной из полотна или прорезиненной ткани.

Для перемещения и натяжения ленты сушилка оснащается приводной и натяжной станциями, между которыми установлены промежуточные секции с вентиляторами 3 и калориферами 5. Для выравнивания влажности материала по высоте слоя установлены ворошители 2, выполненные в виде валков с пальцами.

В ленточных сушилках всех типоразмеров и моделей воздух, нагреваемый калориферами промежуточных секций, циркуляционными вентиляторами через воздухораспределительную решетку 4, расположенную над лентой, подается сверху вниз на слой продукта, продувает его и затем частично поступает через калорифер на вентилятор, а частично - по каналу отработанного воздуха выводится из аппарата. При помощи заслонок, установленных на каналах подачи свежего и отвода отработанного воздуха, легко осуществляется прямоточная, противоточная или смешанная схема движения воздуха и продукта.

Привод ленты, состоящий из мотора-вариатора, редуктора и цепной передачи, размещен в приводной станции; здесь же установлено разгрузочное устройство шнекового типа б. Скорость движения ленты выбирается с таким расчетом, чтобы за время пребывания в сушилке материал успел высохнуть. Величину скорости можно изменять с помощью вариатора. Ширина ленты составляет 1,2 или 2 м, а рабочая площадь поверхности ленты изменяется от 7,2 до 40 м, потребляемая мощность - от 22 до 137 кВт. Производительность по испаренной влаге для ленточных сушилок различных типов изменяется от 35 до 600 кг/ч.

На рис. Х-13 показана схема ленточной сушильной установки для сушки гранулированных токсичных взрыво- и пожароопасных продуктов. Особенностью конструкции является повышенная герметичность, которая обеспечивается корпусом 2 цилиндрической формы.

Исходный продукт подается на транспортерную ленту сушилки 1, где продувается горячим теплоносителем сверху вниз и высушивается до требуемой влажности. Теплоноситель, получаемый в выносных калориферах 9, подается воздуходувкой 10 в каждую секцию сушилки, а отработанный теплоноситель отбирается также из каждой секции и, пройдя очистку в рукавном фильтре 3, выбрасывается вентилятором 6 в атмосферу.

Готовый продукт через двойной пылевой затвор 8 удаляется из сушилки. Просыпавшиеся через транспортную ленту средние частицы готового продукта собираются скребковым конвейером 7 и через шлюзовый питатель 5 удаляются из сушилки. Мелкие частицы готового продукта, уловленные в рукавном фильтре 3, собираются шнековым питателем 4 и удаляются из сушилки через шлюзовый питатель 5.

Установка оснащена системой автоматического управления, парового пожаротушения и взрывными предохранительными мембранами.

Барабанная сушилка (рис. Х-14). Барабанная сушилка применяется для сушки сыпучих, зернистых и мелкокусковых материалов. В сушилках этого типа тепло сушильного агента непосредственно передается высушиваемому материалу во вращающемся сушильном барабане. В качестве сушильного агента используется нагретый воздух или дымовые газы.

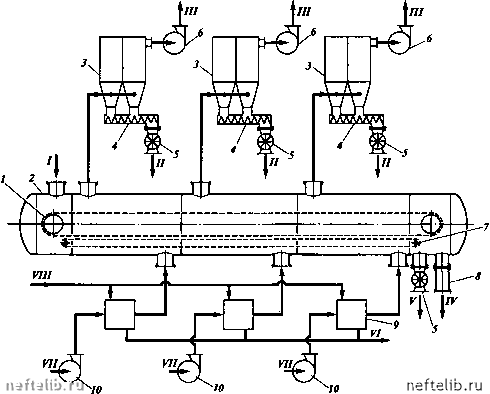

Рис. Х-13. Схема сушильной установки с герметичной сушилкой:

1 - ленточная сушилка; 2 - цилиндрический корпус; 3 - рукавный фильтр; 4 - шнековый питатель; 5 - шлюзовый питатель; 6 - вентилятор; 7 -скребковый конвейер; 8 - двойной пылевой затвор; 9 - калорифер; 10 - воздуходувка. Потоки: / - исходный материал; Я -мелкие частицы готового продукта; Я/ - смесь теплоносителя и паров влаги; /V - готовый продукт; V - средние частицы готового продукта; V7 - конденсат; VII - воздух; VIII - водяной пар

Основным узлом сушилки является цилиндрический сварной барабан 4, опирающийся бандажами 3 на опорные ролики 10. Для предотвращения продольного перемещения барабана служат упорные ролики 8. Барабан устанавливают с наклоном к горизонту (1+4°) в сторону выфузки продукта. Привод барабана осуществляется через зубчатый венец 5. Внутренняя полость барабана заполнена секторной перевалочной насадкой И, обеспечивающей перераспределение материала по сечению барабана и лучший его контакт с сушильным агентом. Во избежание сплющивания барабана он снабжен несколькими кольцевыми накладками 6, толщина которых в 1,5+2 раза превышает толщину барабана.

На одном конце барабана установлена загрузочная камера 1 для ввода исходного продукта и теплоносителя, а на другом - разфузочиая 7 для вывода из аппарата готового продукта и отработанного теплоносителя. Для зафузки вращающихся барабанов предназначены питатели, установленные над загрузочной камерой.

Материал подается из питателя в барабан по наклонному лотку 2. Благодаря наклону и вращению барабана высушиваемый материал передвигается вдоль барабана, пересыпаясь и перераспределяясь на насадке И. Между камерами и барабаном устанавливают уплотнения AW1 исключения подсоса наружного воздуха. Подсос воздуха в барабанной сушилке особенно нежелателен со стороны подачи горячего теплоносителя, так как при этом снижается температура теплоносителя и возрастает его скорость.

Теплоноситель может двигаться прямотоком или противотоком по отношению к обрабатываемому материалу. Пройдя барабан, отработанный теплоноситель удаляется дымососом через циклон дм улавливания мелких частиц твердого материала.

Барабаны сушилок имеют диаметры от 0,5 до 3,5 м при длине от 2,5 до 16 м. Частота
