D = 0

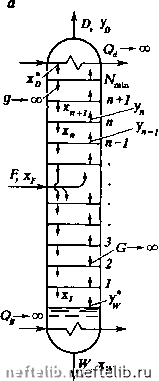

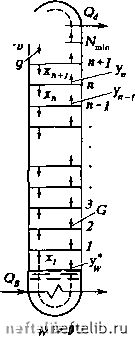

Рис. IV-19. Схема работы колонны с бесконечным флегмовым (паровым) числом:

а - режим бесконечной флегмы; б - режим полного возврата флегмы

Рис. IV-20. Преобразование системы координат х-у для расчета числа теоретических тарелок прн рабочем флегмовом (паровом) числе:

а - для концентрационной части; б - для отгонной части

/ X

X 1 X,.




Если л давать последовательные целые значения от О (кипятильник) до л, то получим уравнение

(rv.35)

которое позволяет определить состав жидкости х„+,, стекающей с (л + -I- 1)-й тарелки, или соответственно состав пара у„. Для всей колонны, исключая парциальный конденсатор, л = N„jn и уравнение (IV.35) запишется в виде

-ZP-= gmin-l . (IV.36)

I-уО l-Xw

Это выражение известно в литературе как уравнение Фенске. Из уравнения (IV.36) можно получить выражение для расчета М„:

Nn,n= --1. (IV.37)

Единица, вычитаемая в правой части уравнения (IV.37), отвечает работе кипятильника.

При наличии парциального конденсатора в уравнении (IV.35) для всей колонны л = N„i„ -I- 1. Однако зтот случай реализуется только при бесконечном потоке флегмы и потому представляет лишь теоретический интерес.

Практически режим работы колонны с полным возвратом флегмы используется при выводе колонны на режим, а также в процессе эксплуатации установки (избежание останова колонны при неполадках в работе других колонн).

Уравнение Фенске позволяет определить или концентрацию одного из продуктов при заданных Nn,i„ и составе другого продукта, не прибегая к графическим построениям, а уравнение (IV.35) дает представление о распределении НКК по высоте аппарата.

При рабочих флегмовом и паровом числах расчет числа теоретических тарелок можно свести к случаю работы колонны с бесконечным флегмовым (паровым) числом, если проделать дополнительные преобразования уравнений равновесия и рабочей линии, а также диаграммы х-у (рис. rV-20).

В соответствии с уравнением (IV. 19) уравнение рабочей линии запишем в виде

Ул = Фх„+, -f (1 - Ф)Хр. (IV.38)

Выполним линейное преобразование координат путем замены старых координат X, у новыми X, Y в соответствии с уравнениями

Х- -1 ; Y-

11 - УII - У/

где х„ у„ х,„ у„ - координаты точек пересечения кривой равновесия и рабочей линии для части колонны (см. рис. rV-20).



Для концентрационной части колонны х,, у,, Хц, уц - положительные числа, при этом х„ и у„ больше единицы. Для отгонной части колонны х, и у, - отрицательные числа, а х„ и „ - положительные числа, меньшие единицы. Преобразование координат эквивалентно переносу начала координат из точки О в точку 1. Очевидно, что О < X, У< 1.

Координаты точек пересечения равновесной и рабочей линии I и П определяются при совместном решении уравнений:

равновесия

~ {а-1)х + 1

и рабочей линии

у = Фх + (1 - Ф)Хр.

Приравняв левые и правые части обоих уравнений, после преобразований получим следующее квадратное уравнение:

(а - 1)Фх2 + (Ф - а + (а - 1)(1 - Ф)Хр]х + (i - Ф)Хр = О,

решение которого имеет вид

Xi,ii -

-\Ф-а + {а-1)(1 -Ф)Хр] \Ф-а + {а- 1)(1 - Ф>Хрр - 4(а- 1)(1 - Ф)Ф

2(а - 1)Ф 2(а - 1)Ф

Ординаты у, и у„ и точек I и II получим, подставив х, и х,, в уравнение равновесия или рабочей линии.

При Ф < 1 и Хр = уо получаем решение для концентрационной части колонны, а при Ф > 1 и Хр = Хц, - для отгонной части. Из рис. IV-20 видно, что внутреннее фле™овое число

ф=У"-У/,

Х„ -X,

подставив которое в уравнение (IV.38), получим

Х„+, = y„. (IV.39)

Выражение (ГУ.39) аналогично (IV.33), полученному ранее для бесконечного флегмового числа (Ф = 1), но в координатах X, У.

Уравнение равновесия в новых координатах будет иметь вид

где а - приведенная относительная летучесть, определяемая по уравнению

\+(а~1)х,

Величина приведенной относительной летучести заключена в пределы а > а* < 1.

Повторив рассуждения, аналогичные приведенным при выводе уравнения Фенске для концентрационной и отгонной частей колонны с исполь-
