Листовые фильтры. В листовых фильтрах суспензия под давлением поступает в горизонтальный или вертикальный корпус фильтра, в котором находятся 20-40 круглых или прямоугольных листов, являющихся самостоятельными фильтровальными элементами. Каждый лист (рис. XIII-7) состоит из рамки 1 с отводным патрубком и дренажной сетки 2, поверх которой с обеих сторон помещена более мелкая фильтровальная металлическая сетка 3 (для фильтрования через намывной слой) и (или) фильтровальная ткань 4 (для фильтрования без намывного слоя). Фильтрование идет снаружи внутрь, пластины обрастают осадком, а фильтрат между сетками проходит к выходным патрубкам и поступает из всех пластин в общий коллектор.

В зависимости от расположения корпуса различают фильтры горизонтальные и вертикальные; по способу выгрузки осадка - фильтры с "мокрой" или "сухой" выгрузкой осадка. При "мокрой" выгрузке осадка его удаляют с фильтровальных листов смыванием жидкостью с помощью вращающейся или неподвижной трубы с насадками, расположенной горизонтально вверху над листами или в середине корпуса. При "сухой" выгрузке осадок с фильтровальных листов удаляют вибрацией.

На рис XIII-8 представлена конструкция листового фильтра, предназначенного для разделения суспензий полиэфиров и других суспензий повышенной вязкости с применением намывного слоя и "сухим" съемом осадка. Корпус фильтра 1 вертикальный цилиндрический с коническим днищем и паровой рубашкой 2. В корпусе на резиновых амортизаторах установлена траверса 7, на которой закреплен фильтровальный пакет, состоящий из коллектора 6 и набора фильтровальных листов 3. На траверсе для сброса осадка установлено вибрационное устройство 8 в герметичном кожухе. Для выгрузки осадка в нижней части корпуса имеется поворбтная заслонка 4 с пневмоприводом 5.

Барабанный вакуум-фильтр. Эти аппараты широко применяются на установках депарафинизации масел.

Фильтрующая поверхность (рис. XIII-9) размещена на горизонтальном барабане 3, который медленно вращается на двух цапфах от привода 1. На боковой поверхности барабана крепится металлическая сетка и фильтровальная ткань 4, обмотанная проволокой в направлении по спирали. Изнутри по образующим фильтрующая поверхность разделена продольными перегородками на отдельные секции. Число секций 12-5-32. Каждая из секций соединена отводными трубками 5 с вращающимся диском 7, укрепленным на цапфе. Число отверстий в диске равно числу секций барабана. К диску прижата пружинами неподвижная распределительная головка со сменным диском 8. Распределительная головка разделена на три камеры, соответствующие основным стадиям процесса: фильтрации, промывке, продувке. Каждая камера имеет штуцер и через кольцевую прорезь в сменном диске 8 распределительной головки сообщается с соответствующим участком фильтрующей поверхности. Нижняя часть барабана погружена в суспензию, которая подается в корыто. Угол, соответствующий погруженной в суспензию фильтрующей поверхности, составляет 120*150°. Над барабаном установлен коллектор 6 для подачи промывной жидкости. Сбоку размещен нож для срезания осадка и шнек для удаления осадка из фильтра. Барабанные вакуум-фильтры изготовляют в левом и правом исполнении. При левом исполнении шнек расположен с левой стороны и барабан вращается против часовой стрелки, если смотреть на фильтр со сто-

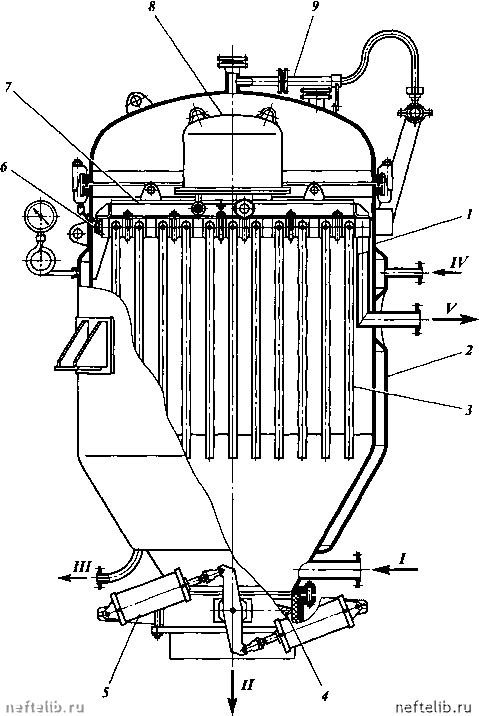

Рис. XIII-8. Конструкция листового фильтра:

/ - корпус; 2 - паровая рубашка; 3 - фильтровальный лист; 4 - поворотная заслонка; 5 - пневмопривод; б - коллектор; 7 - траверса; 8 - вибрационное устройство; 9 - линия подачи азота в корпус фильтра. Потоки: / - суспензия; II - осадок; III - конденсат; /V - водяной пар; V - фильтрат

роны привода; при правом исполнении - с правой стороны и барабан вращается по часовой стрелке.

Барабанный вакуум-фильтр работает следующим образом: каждая секция барабана при его вращении погружается в суспензию (рис. XIII-10). При этом через отводную трубку, отверстия в диске цапфы (рис. XIII-11, а] и окно 2 в диске распределительной головки (рис. XIII-11,6) секция сообщается с источником вакуума.

Фильтрование происходит под влиянием разности давлений в корпусе фильтра и во внутренней части секций. На процесс фильтрования затрачивается время, в течение которого данная секция погружена в суспензию, а соединенное с ней отверстие в диске цапфы скользит вдоль окна 2 диска распределительной головки. При повороте секции вместе с барабаном против часовой стрелки на ее поверхности образуется слой осадка. Фильтрат через отводную трубку и распределительную головку отводится в сборник фильтрата. Когда секция выходит из слоя суспензии, она еще соединена с окном 2 и вакуум под фильтровальной перегородкой сохраняется, а осадок сушится потоком газа, который просасывается из корпуса фильтра через осадок. При дальнейшем вращении барабана секция соединяется с более коротким окном 4 (рис. XIII-11,6). При этом секция оказывается под вакуумом, который поддерживается в сборнике для промывной жидкости. Разбрызгиваемая из коллектора промывная жидкость проходит через осадок, вытесняя находящийся там фильтрат, затем осадок вновь просушивается проходящим через него потоком газа, при этом секция соединяется с отверстием 3, служащим для подвода газа отдувки под избыточным давлением. Осадок отделяется от поверхности барабана и снимается ножом. После всех этих операций, пройдя мертвую зону, данная секция вновь перемещается в зону фильтрации.

Таким образом, в каждый момент времени около трети всех секций барабана соответственно углу а (см. рис. XIII-10 и 11) фильтруют, на нескольких секциях осадок подсушивается (угол Р), промывается (угол у), вновь подсушивается (угол 5), а в одной-двух секциях находится в состоянии отдувки (угол е) и в мертвой зоне (угол v). В каждой отдельной секции фильтрование протекает периодически, в целом же фильтр дает фильтрат непрерывно.

В тех случаях, когда фильтрат и промывная жидкость отличаются высокой летучестью и при смешении с воздухом могут образовывать взрывчатую смесь, вращающийся барабан устанавливают в герметичном корпусе, заполненном инертным газом под небольшим избыточным давлением; газ циркулирует в замкнутой системе, что позволяет улавливать летучую жидкость (растворитель) и сократить ее потери.

На рис. XIII-12 представлена принципиальная схема установки барабанного вакуум-фильтра, используемого при депарафинизации масляного сырья. Фильтр работает при минусовых температурах, при которых парафин находится в кристаллическом состоянии и поэтому может быть задержан фильтрующей перегородкой.
