Рис. XVI-5. Сетчатый отбойник (демистер):

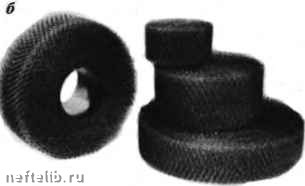

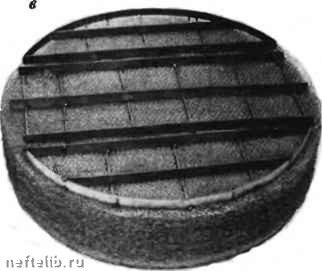

а - конструкция вязаной гофрированной сетки; б - рулоны из вязаной гофрированной сетки для аппаратов диаметром до 1 м; в - сетчатый отбойник из трех пакетов гофрированной сетки

ТОГО отбойника в зависимости от плотности укладки пакетов составляет от 150 до 300 кг/м. Сетчатый отбойник отличается простотой конструкции и монтажа, низким гидравлическим сопротивлением, и высокой степенью отделения жидкости от газа, что позволяет выделять из газового потока практически полностью капли жидкости размером 5+10 мкм.

В промышленных аппаратах на конечной стадии очистки газа от жидкости часто устанавливают фильтрующие патроны (рис. XVI-6, а), представляющие собой перфорированный каркас, на который намотан слой




fit*

а- .г. i

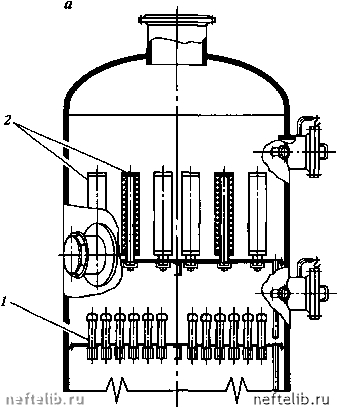

Рис. XVI-e. Схема установки фильтрующих патронов (а) н принцип действия фильтрующих патронов фирмы "Палл" (б): I - центробежные элементы; 2 - фильтрующие патроны

38220�



фильтрующего материала (ткань, войлок, вата и др.). Для таких устройств важное значение имеет отвод отсепарированной жидкости из объема фильтрующего материала. На рис. XVI-6, б показан принцип действия фильтрующих патронов (коалесцеров) фирмы "Палл", отличающихся тем, что размер поровых каналов в объеме фильтрующего материала по мере роста размеров капель жидкости увеличивается, что облегчает отвод жидкости и снижает гидравлическое сопротивление.

Сочетание принципа работы фильтрующего патрона с отводом отсепарированной жидкости и твердых частиц под действием центробежной силы осуществлено в конструкции роторного сепаратора (рис. XVI-7). Основным элементом аппарата является ротор с перфорированными стенками 4, внутри которого расположена сетчатая насадка 5 (металлическая сетка, высокопористый материал). Ротор приводится во вращение электродвигателем или турбиной б за счет воздействия движущегося потока очищенного газа. В процессе сепарации газожидкостнай смесь подается с

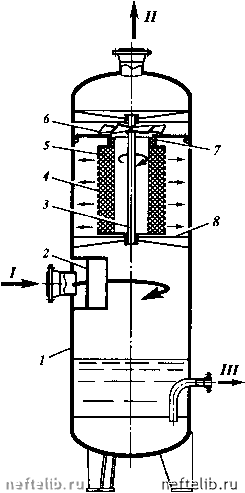

Рис. XVI-7. Схема роторного газосепаратора:

\ - корпус; 2 - отбойная пластина; 3 - вал; 4 - ротор с перфорированными стенками; 5 - сетчатая насадка; б - турбина; 7 - лабиринтное уплотнение; 8 - опора ротора. Потоки: / - исходный газ; II - очищенный газ; III - жидкость
